3-25
3
3.8 吸附位置校正
“吸附位置校正”画面，在使用吸附位置校正功能时使用。通过该画面可以确认对象元件是如何被校正的。一旦进
入 X、Y 方向中任何一方设置的校正量警告区域或错误区域，监控屏会立即切换显示颜色。监控屏的显示颜色，如
下表所示。
■ 显示颜色表
行的颜色 状态 内容
黄色 警告 超过了在 [ 机器设置 ]-“吸附位置校正规格”中设置的各吸嘴的“警告级别”值。
红色 错误 超过了在［机器设置］-“吸附位置校正规格”中设置的各吸嘴的“错误级别”值。
n
要点
吸附位置校正规格中的警告级别、错误级别值，由管理人员设置。

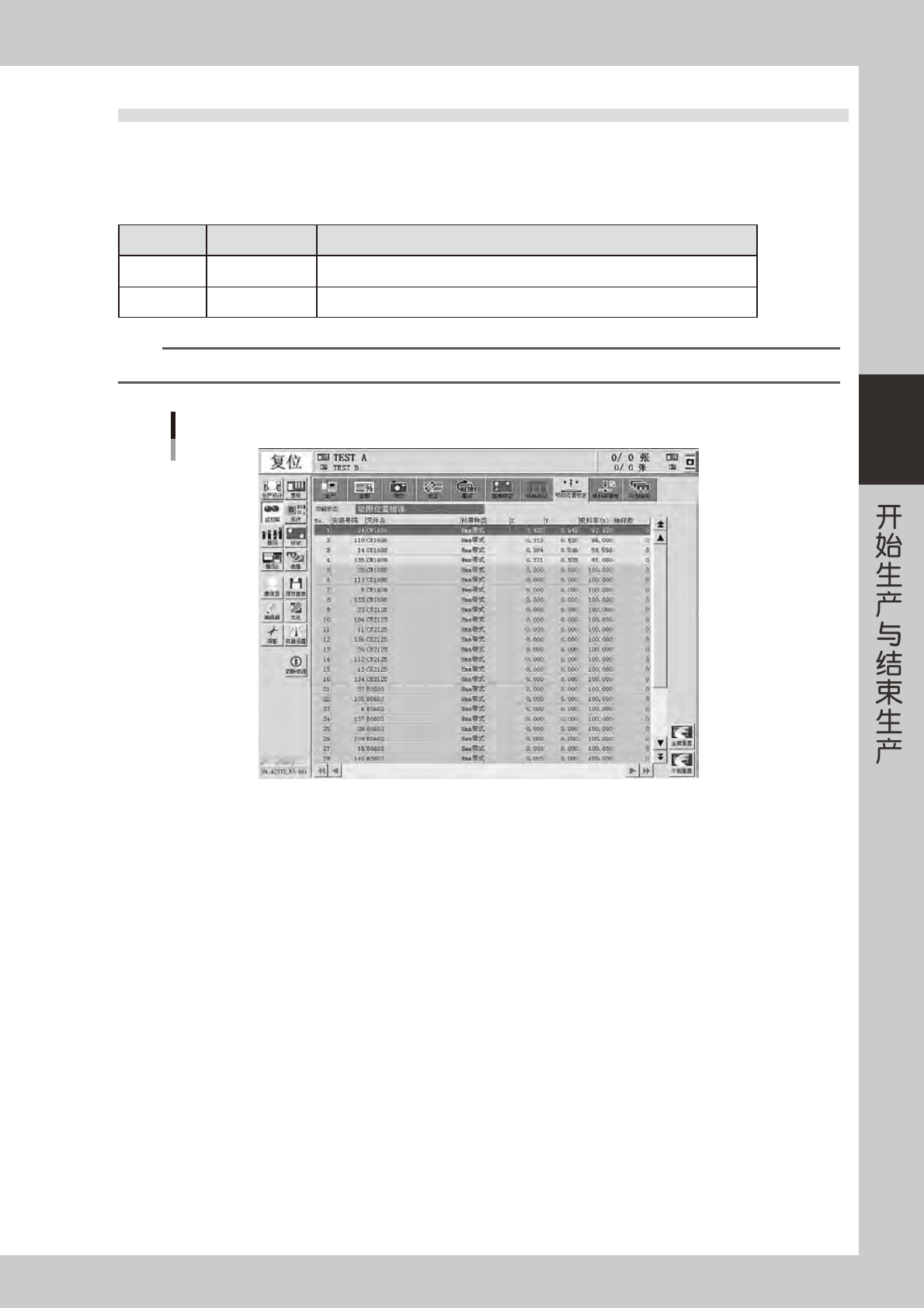

监控屏：吸附位置校正
26319-N9-00
· No.
显示元件号码 ( 元件信息数据的 No.)。
· 安装号码
显示送料器的安装号码。
· 元件名
显示元件的名称。
· 料带种类
显示使用的料带种类。盘装元件时，显示使用的送料器类型。
· X(mm)、Y(mm)
完成识别后，显示吸附位置的校正量。该校正量是以吸嘴中心为基准时 X 与 Y 方向的误差量。
· 吸料率 (%)
显示启用了吸附位置校正功能的吸嘴的吸料率。
· 抽样数
显示启用了吸附位置校正功能的吸嘴已经吸附、贴装的元件数量。
· [ 全部重置 ] 按钮
清除显示在监控屏中的所有元件的吸附位置校正数据。
· [ 个别重置 ] 按钮
从显示在监控屏中的元件中选择任意元件，清除该元件的吸附位置校正数据。
3-26
3
3.9 负荷
“负荷”画面，只有配备 FL 贴装头的机型才显示。使用负荷控制时，实时显示负荷控制的结果。

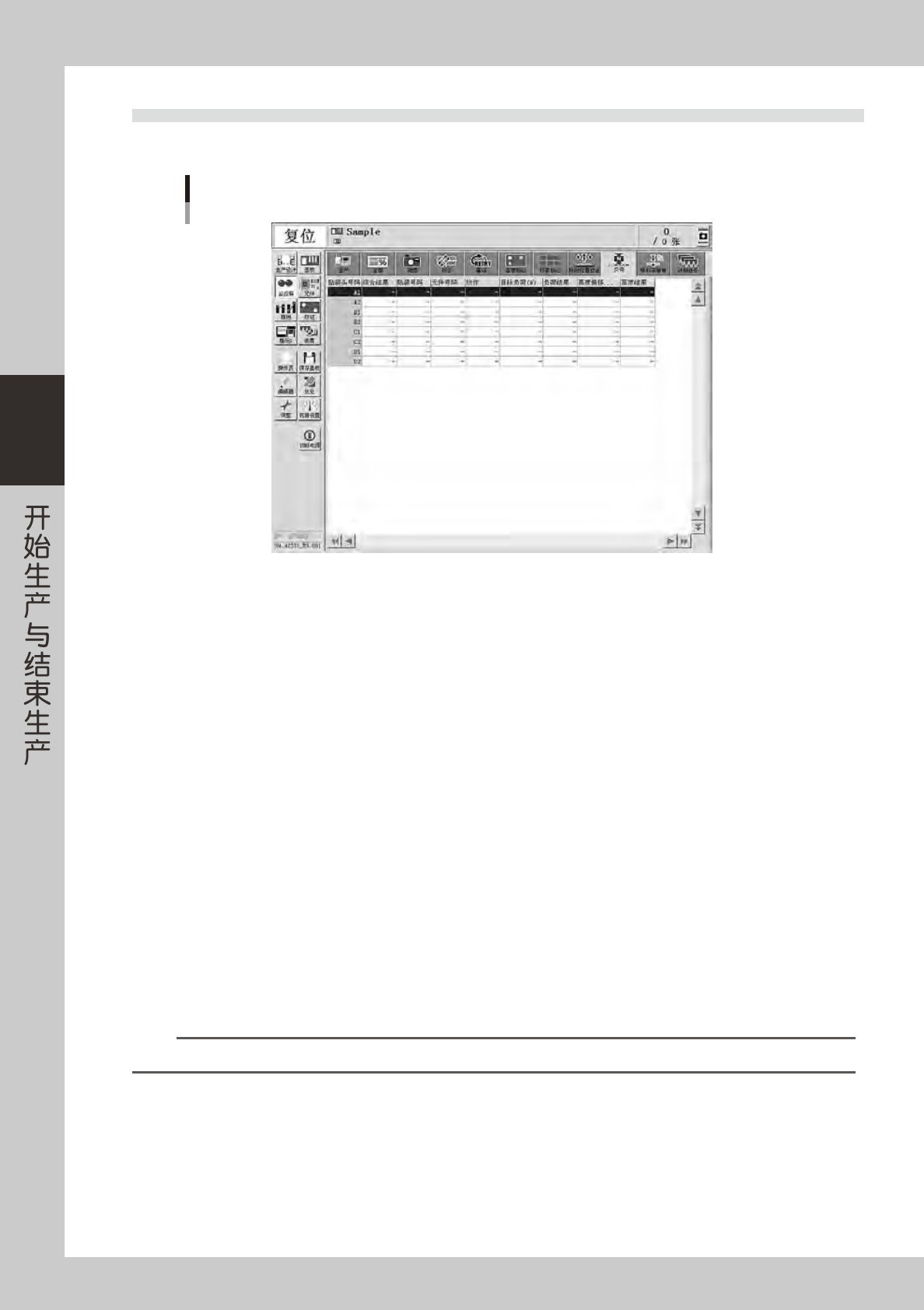

监控屏：负荷
26322N500
‧
贴装头号码
显示贴装头的号码。
‧
综合结果
以“OK”或“NG”显示负荷结果与高度结果的综合结果。
‧
贴装号码
显示贴装号码。
‧
元件号码
显示元件号码。
‧
动作
显示进行了负荷控制的动作 ( 吸料、浸焊、贴料 )。
‧
目标负荷 (N)
显示目标负荷值。
‧
负荷结果
以“OK”或“NG”显示负荷控制的结果。进行负荷控制时，如果没有基板或元件会显示为“NG”。
‧
高度偏移量 (mm)
显示以目标坐标为基准的偏移距离。正值为向上方偏移，负值为向下方偏移。
‧
高度结果
将“高度偏移量”与“错误判定距离”进行比较并以“OK”或“NG”显示比较的结果。
n
要点
“错误判定距离”是机器设置画面内的参数，更改设置必须由拥有管理员权限的人员进行。
3-27
3
3.10 吸料率警告
“吸料率警告”画面，在使用吸料率警告功能时显示。通过该画面可以确认各元件、各贴装头的吸料率下降状况。
吸料率在贴装组的贴装完成之后，立即更新。但，未使用的元件或贴装头，不会显示吸料率。运行中的吸料率采
用不同的颜色同步显示。监控屏的显示颜色，如下表所示。
■ 显示颜色表
行的颜色 状态 吸料率 内容
白色 100% 〜 [ 注意 ( 黄色 )]% 吸料率为 [ 注意 ( 黄色 )]% ＜ ×( 吸料率 ) ≤ 100%。
黄色 注意 [注意(黄色)]%〜[警告(红色)]% 吸料率为 [ 警告 ( 红色 )]% ＜ ×( 吸料率 ) ≤ [ 注意 ( 黄色 )]%。
红色 警告 [警告(红色)]%〜0% 吸料率为 0% ≤ ×( 吸料率 ) ≤ [ 警告 ( 红色 )]%。
粉红 观察 任意
如果吸料率在 [ 警告 ( 红色 )]% 的范围以内，可以通过单击 [ 个别
选择 ] 按钮或 [ 全部选择 ] 按钮，使行由红色变为粉红。
该状态下，即使将“停止控制”设置为“执行”，贴片机也不会停
止运行。
n
要点
上表参数的设置在机器设置画面进行，更改 [ ] 内 % 的数值必须由拥有管理员权限的人员进行。
“各元件信息”选项卡画面

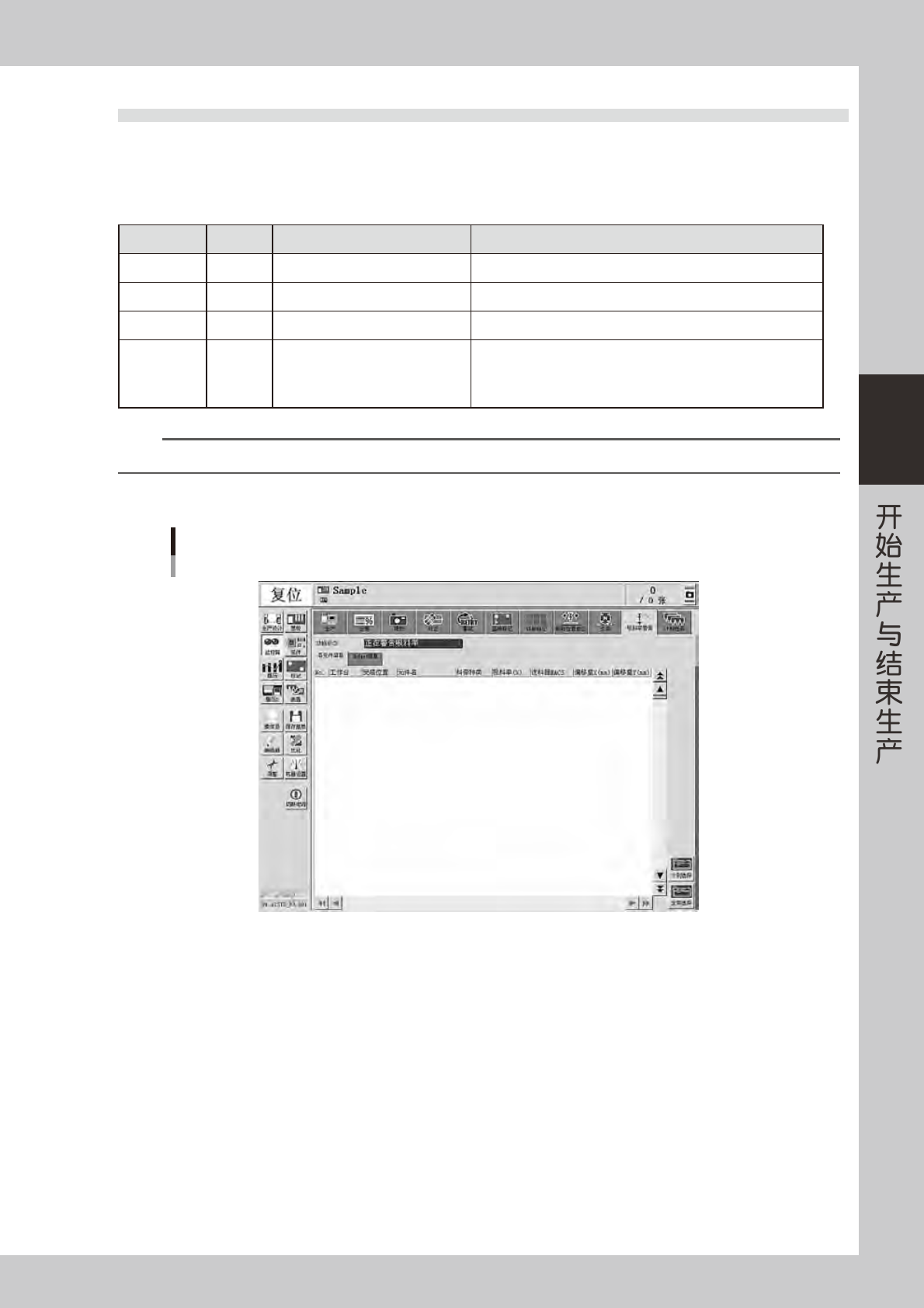

监控屏：吸料率警告
各元件信息
26320-N9-00
· No.
显示元件号码 ( 元件信息数据的 No.)。
· 工作台
显示使用此元件的工作台。
· 安装位置
显示安装此元件的送料器的安装位置。
· 元件名
显示元件的名称。
· 料带种类
显示使用的料带种类。盘装元件时，显示使用的送料器类型。
