3-24 3 3.7 坏板标记 显示“基板、拼板” 、 “局部”等坏板标记的识别结果。 监控屏： 坏板标记 26318-N9-00 · X、Y 显示基板程序的输入值 ( 此值考虑了拼板位移量 )。 · 识别结果 根据实际标记的识别结果进行 OK 或 NG 的判断。 OK ∶没有识别到坏板标记时，判断为 OK，即进行贴装。 NG ∶识别到坏板标记时，判断为 NG，即取消贴装。
3-23
3
3.6 基准标记
显示“基板、拼板”、“局部”、“点”等基准标记的识别结果。
监控屏：基准标记
26317-N9-00
· 校正值 X、Y、R
用“＋”和“－”值显示识别结果与基板程序输入值的比较值。
· 校正值 伸长率
显示根据校正值 X、Y、R 算出的基板伸展率。
· 识别结果
显示“成功”或“未完成”。只要标记识别成功，“未完成”会变为“成功”。
3-24
3

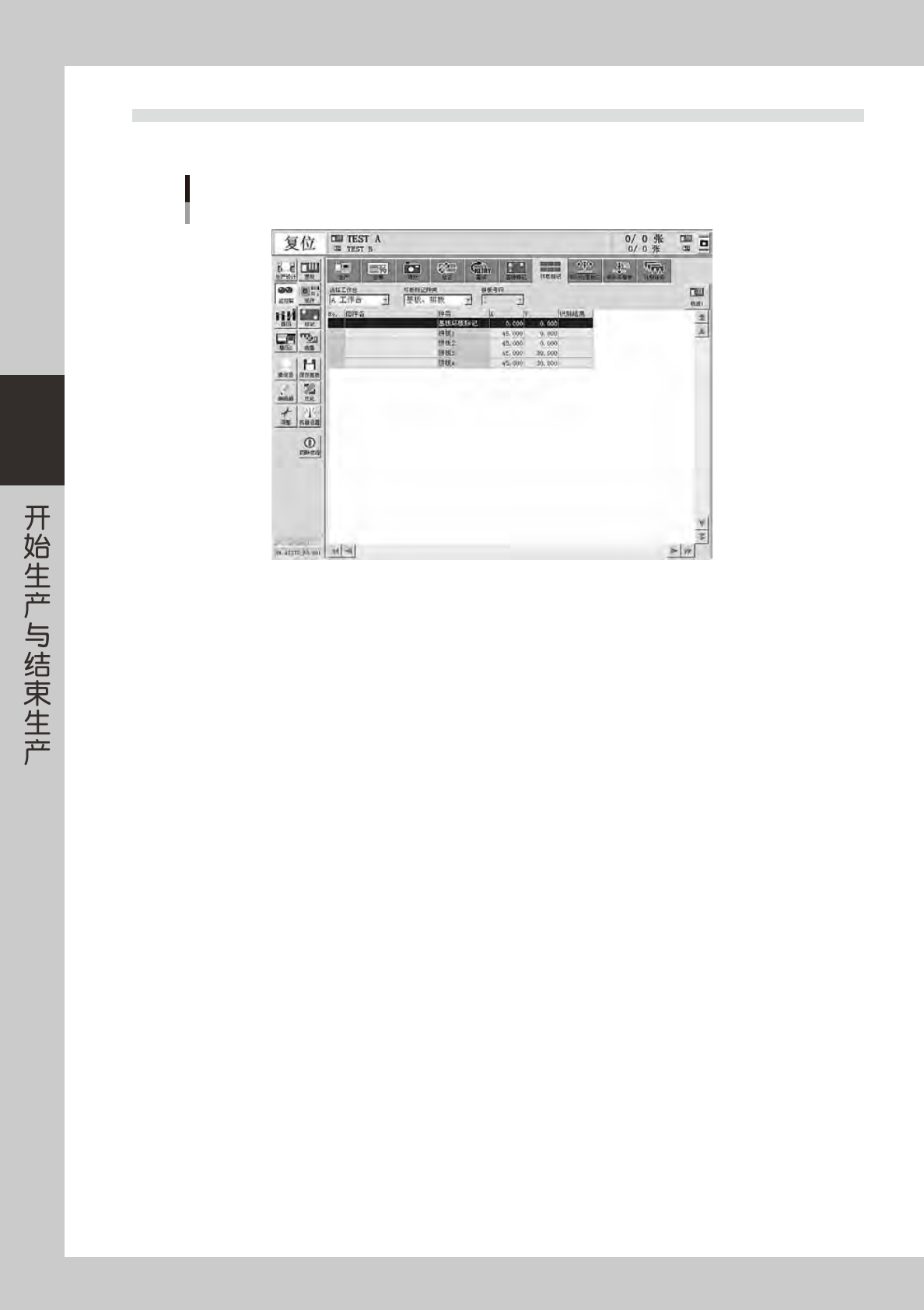

3.7 坏板标记
显示“基板、拼板”、“局部”等坏板标记的识别结果。
监控屏：坏板标记
26318-N9-00
· X、Y
显示基板程序的输入值 ( 此值考虑了拼板位移量 )。
· 识别结果
根据实际标记的识别结果进行 OK 或 NG 的判断。
OK ∶没有识别到坏板标记时，判断为 OK，即进行贴装。
NG ∶识别到坏板标记时，判断为 NG，即取消贴装。
3-25
3
3.8 吸附位置校正
“吸附位置校正”画面，在使用吸附位置校正功能时使用。通过该画面可以确认对象元件是如何被校正的。一旦进
入 X、Y 方向中任何一方设置的校正量警告区域或错误区域，监控屏会立即切换显示颜色。监控屏的显示颜色，如
下表所示。
■ 显示颜色表
行的颜色 状态 内容
黄色 警告 超过了在 [ 机器设置 ]-“吸附位置校正规格”中设置的各吸嘴的“警告级别”值。
红色 错误 超过了在［机器设置］-“吸附位置校正规格”中设置的各吸嘴的“错误级别”值。
n
要点
吸附位置校正规格中的警告级别、错误级别值，由管理人员设置。
监控屏：吸附位置校正
26319-N9-00
· No.
显示元件号码 ( 元件信息数据的 No.)。
· 安装号码
显示送料器的安装号码。
· 元件名
显示元件的名称。
· 料带种类
显示使用的料带种类。盘装元件时，显示使用的送料器类型。
· X(mm)、Y(mm)
完成识别后，显示吸附位置的校正量。该校正量是以吸嘴中心为基准时 X 与 Y 方向的误差量。
· 吸料率 (%)
显示启用了吸附位置校正功能的吸嘴的吸料率。
· 抽样数
显示启用了吸附位置校正功能的吸嘴已经吸附、贴装的元件数量。
· [ 全部重置 ] 按钮
清除显示在监控屏中的所有元件的吸附位置校正数据。
· [ 个别重置 ] 按钮
从显示在监控屏中的元件中选择任意元件，清除该元件的吸附位置校正数据。
