3-14
3
4
确认对话框显示后，按 [ 是 ] 按钮。
按[是]按钮
结束生产的确认对话框
26307-N9-00
5
向原点位置移动。
向原点位置移动的确认对话框显示后，按 [OK] 按钮。
6

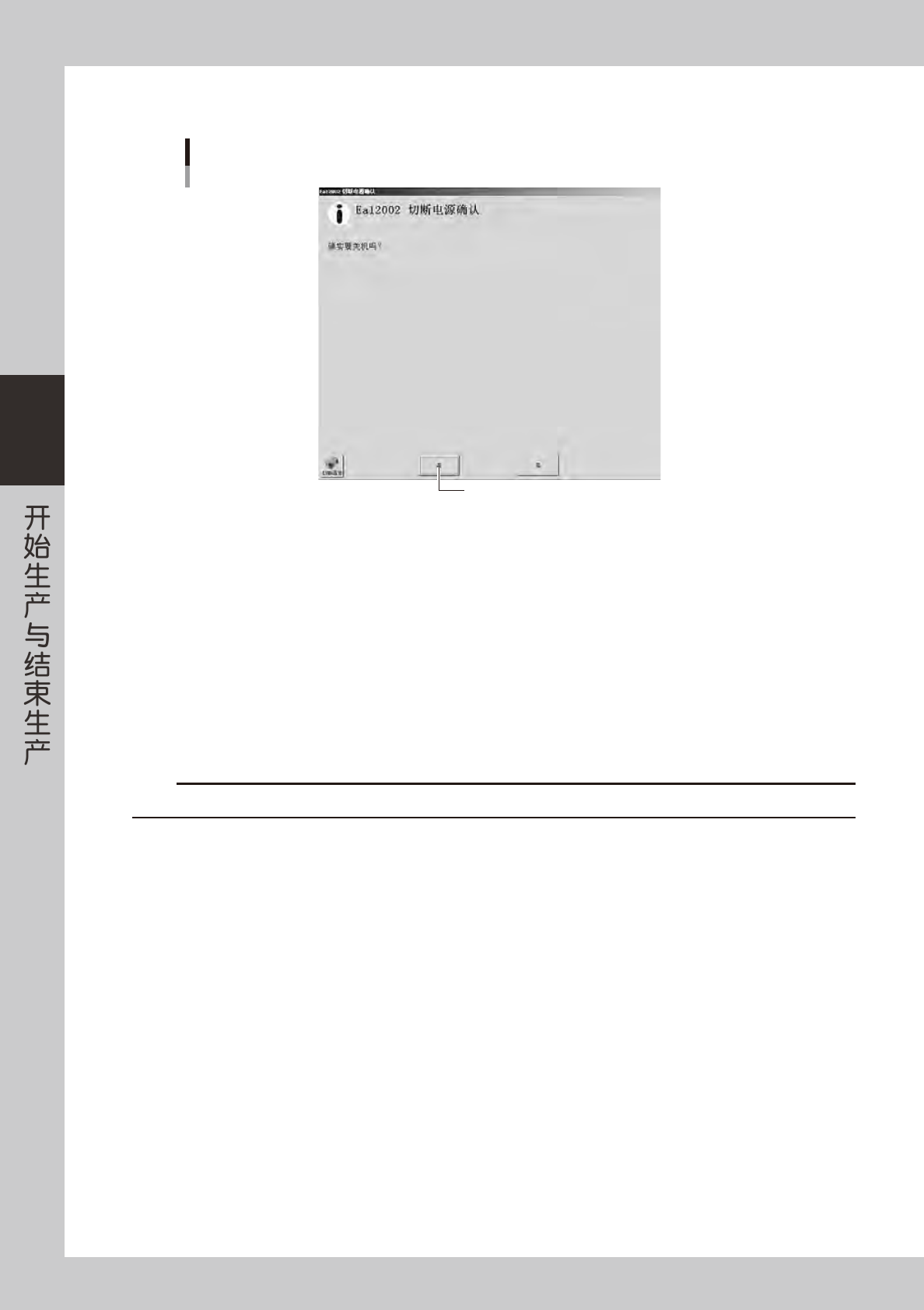

切断电源的确认对话框显示后，按 [OK] 按钮。
e
7
按紧急停机按钮。
紧急停机对话框显示后，按紧急停机按钮，再按 [OK] 按钮。
8
将机器的电源开关旋至 OFF。
允许关闭电源的画面显示后，将贴片机右下方的电源开关向左旋至 OFF。
c
注意
无视操作顺序，强制关闭电源开关是导致程序与机器被损坏的原因。
3-15
3
3.生产中的监控屏显示
在生产运行过程中需要确认运行状态时，按 [ 监控屏 ] 按钮。选择“生产”、“全部”、“视觉”、“校正”、“重试”等
选项卡确认贴装中的信息。
参考
使用两条轨道进行生产时，“全部”、“基准标记”、“坏板标记”选项卡画面会显示轨道切换按钮。
3.1 生产
“生产”画面，以机器配置图的形式显示当前正在生产的贴片机的实时信息。
贴片机出错时，打开此画面，即可确认发生的错误、作业指示及警告等状态。可大致区分错误发生的位置是贴装
工作台、送料器，还是传送部，以不同颜色在机器配置图上区别显示发生错误的部位。

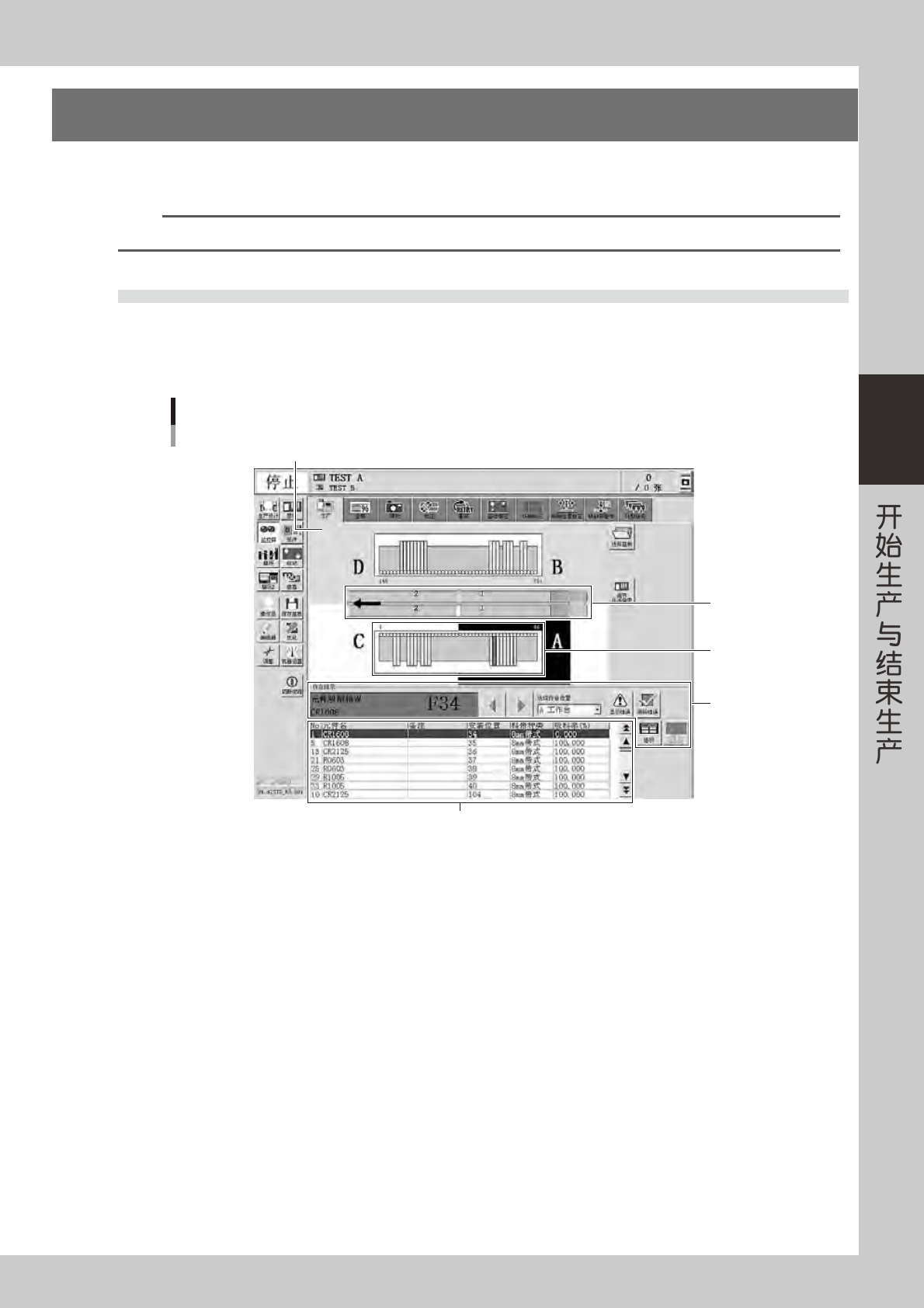

监控屏：生产
1
2
3
4
贴片机后侧的背景以浅蓝色显示
26312-N9-00
1. 传送状态显示区
发生有关传送的错误、作业指示及警告时，在专用的显示区显示传送状态。
危险检测传感器有反应时，出错的基板以半透明的红色显示。
基板固定位置或基板待机位置的传感器有反应时，基板固定位置或基板待机位置上的基板以半透明的绿色显示。
2. 送料器状态显示区
参照当前生产基板的“元件”-“吸料”画面的“送料器安装位置”，在登录有元件的送料器安装位置显示送料器。
未登录元件的送料器安装位置则不显示。此外，如果送料器的安装正确可以使用时，显示为绿色 ；如果安装不正确
或有异常时，显示为红色。
配备 cATS 料车的贴片机会显示载料箱的层数与载盘的安装状态。
3-16
3
3. 作业指示信息显示区
· 选择作业位置
发生错误或有作业指示及警告时，从下拉框中选择未清除错误的位置。下拉框中只显示需要进行作业的位置。
参考
通过点击配置图上发生错误的区域，也可以选择作业位置。但对未发生错误或没有作业指示及警告的区域，即使点击也无法选择。
· 作业指示
“作业指示”显示框中显示接下来必须进行的作业。该作业即是在“选择作业位置”下拉框中选择的作业位置所发生的未被
清除的错误、作业指示及警告。发生多项错误时，按作业项目的优先程度依次显示。
按左右箭头按钮，可切换到其它作业指示信息。
[ 显示错误 ] 按钮
按该按钮，显示“作业指示”显示框中所显示的错误、作业指示以及警告的详细内容，并提示解决方法。
[ 清除错误 ] 按钮
“作业指示”显示框中显示的错误、作业指示以及警告等的恢复作业完成后，按该按钮。
按该按钮后，会被视为所指示的作业内容已恢复，可以重新开始自动运行。
但仍有未恢复的作业 ( 除警告外 ) 时，无法重新开始自动运行。
[选项]按钮
按该按钮，可以勾选需要在“元件详细显示区”中显示的项目。
4. 元件详细显示区
显示当前生产程序中所用元件的基本信息。发生错误的数据行的显示颜色不同。
参考
贴片机出现整体错误时，整个区域的背景以蓝色显示。
