1-1 1 1 3.2 吸嘴种类 为了稳定元件吸附质量，必须使用适合元件用的吸嘴。下面，介绍各贴装头可以安装的吸嘴。 3.2.1 MU 贴装头用的吸嘴 ■ MU 贴装头用吸嘴的列表 名称 吸嘴类型 可安装的 贴装头 No. 适用元件例 50X 系列 标准吸嘴 T ype 500A 所有贴装头 0402 规格的元件 ( 特殊型 ) T ype 501A 所有贴装头 0603 〜 1005 规格的元件 T ype 502A 所有贴装头 16…
1-10
1

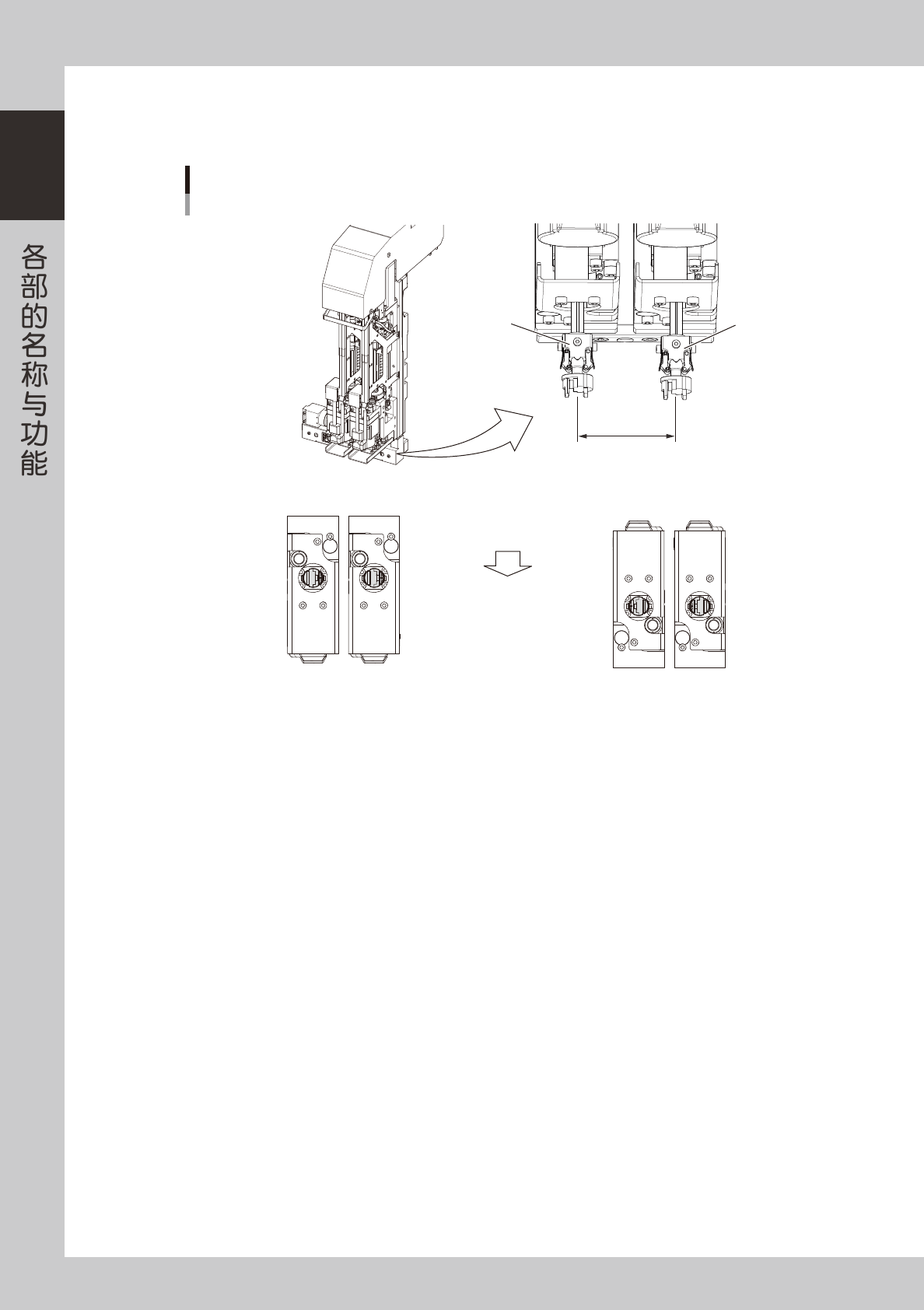

3.1.3 FL 贴装头组
FL 贴装头组，具有 2 个吸附、贴装元件的贴装头。可以贴装厚达 25mm 的元件，适合贴装大型与不规则元件。
1 1
2 2
FL贴装头
■ 后侧贴装头 (B工作台)
■ 以B工作台的贴装头为例
■ 前侧贴装头 (A工作台)
贴片机正面
1号贴装头
2号贴装头
48mm
仰视图
25112-N9-00
1-11
1
3.2 吸嘴种类
为了稳定元件吸附质量，必须使用适合元件用的吸嘴。下面，介绍各贴装头可以安装的吸嘴。
3.2.1 MU 贴装头用的吸嘴
■ MU 贴装头用吸嘴的列表
名称 吸嘴类型
可安装的
贴装头 No.
适用元件例
50X 系列
标准吸嘴
Type 500A
所有贴装头
0402
规格的元件 ( 特殊型 )
Type 501A
所有贴装头
0603
〜
1005
规格的元件
Type 502A
所有贴装头
1608
〜
3216
规格的元件
Type 503A
Type 514A
所有贴装头
SOP
等
51X 系列
窄邻接面吸嘴
Type 510A
所有贴装头
0402
规格的元件 ( 特殊型 )
Type 511A
所有贴装头
0603
规格的元件
Type 512A
所有贴装头
1005
〜
1608
规格的元件
Type 513A
所有贴装头
2012
〜
3225
规格的元件、
标准、窄邻接
面通用吸嘴
Type 504A
Type 515A
1
〜
6
、
8
、
9 QFP
等(小于
32mm×32mm
的元件 )
Type 507A
Type 518A
1
、
3
、
4
、
6
大型元件 (
32mm×32mm
〜
45×100mm
的元件 )
Type 506A
Type 517A
所有贴装头 圆柱型元件 ( 带切槽 )
c
注意
上述吸嘴为 YSM40、YSM40R 专用的吸嘴，请勿在其它贴片机上使用。因受运行程序的控制，窄邻接面吸嘴与标准吸嘴无法混用。
n
要点
关于元件种类及元件尺寸的详细内容，请参阅交货规格书。
1-12
1

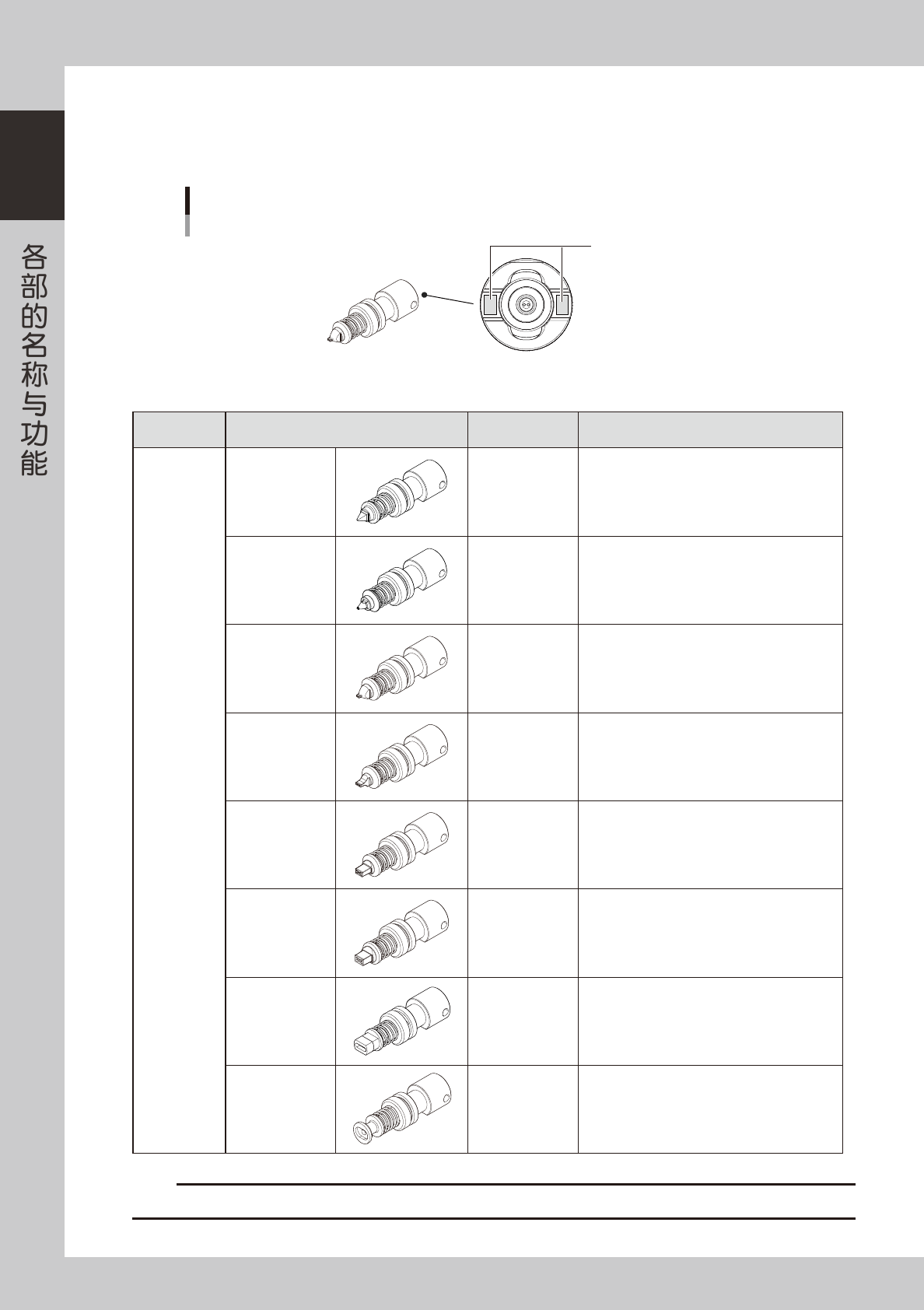

3.2.2 RS 贴装头用的吸嘴
RS 贴装头用的吸嘴上面刻有吸嘴 ID。使用吸嘴交换站时，由基准标记识别相机识别吸嘴 ID 之后，放回吸嘴交换
站中。
RS贴装头用吸嘴
吸嘴ID
25113-N9-00
■ RS 贴装头用吸嘴的列表
名称 吸嘴类型
可安装的
贴装头 No.
适用元件例
72XX 系列
标准吸嘴
Type 7201A
所有贴装头
03015
规格的元件 ( 特殊型 )
Type 7202A
所有贴装头
0402
规格的元件 ( 特殊型 )
Type 7203A
所有贴装头
0603
规格的元件
Type 7204A
所有贴装头
1005
规格的元件
Type 7205A
所有贴装头
1608
规格的元件
Type 7206A
所有贴装头
2012
规格的元件
Type 7207A
所有贴装头
3216
、
3225
规格的元件
Type 7208A
所有贴装头
SOP
等
c
注意
上述吸嘴为 YSM40R 专用的吸嘴，请勿在其它贴片机上使用。
