2-44
2
4.1.3 在一次性换料车上安装 SS 电动送料器时
1
打开导槽盖板。
如下图所示，打开左右的锁杆后，将导槽盖板向上打开。
一次性换料车
导槽盖板
锁杆
锁杆
锁杆
25218-N9-00
2
安装送料器。
将 SS 电动送料器安装到位。
3
关闭导槽盖板。
关闭导槽盖板，按两侧使锁杆锁住导槽盖板。
一次性换料车
导槽盖板
锁杆
锁杆
25219-N9-00
c
注意
关闭导槽盖板时，务必注意安全，注意不要夹伤手指。
2-45
2

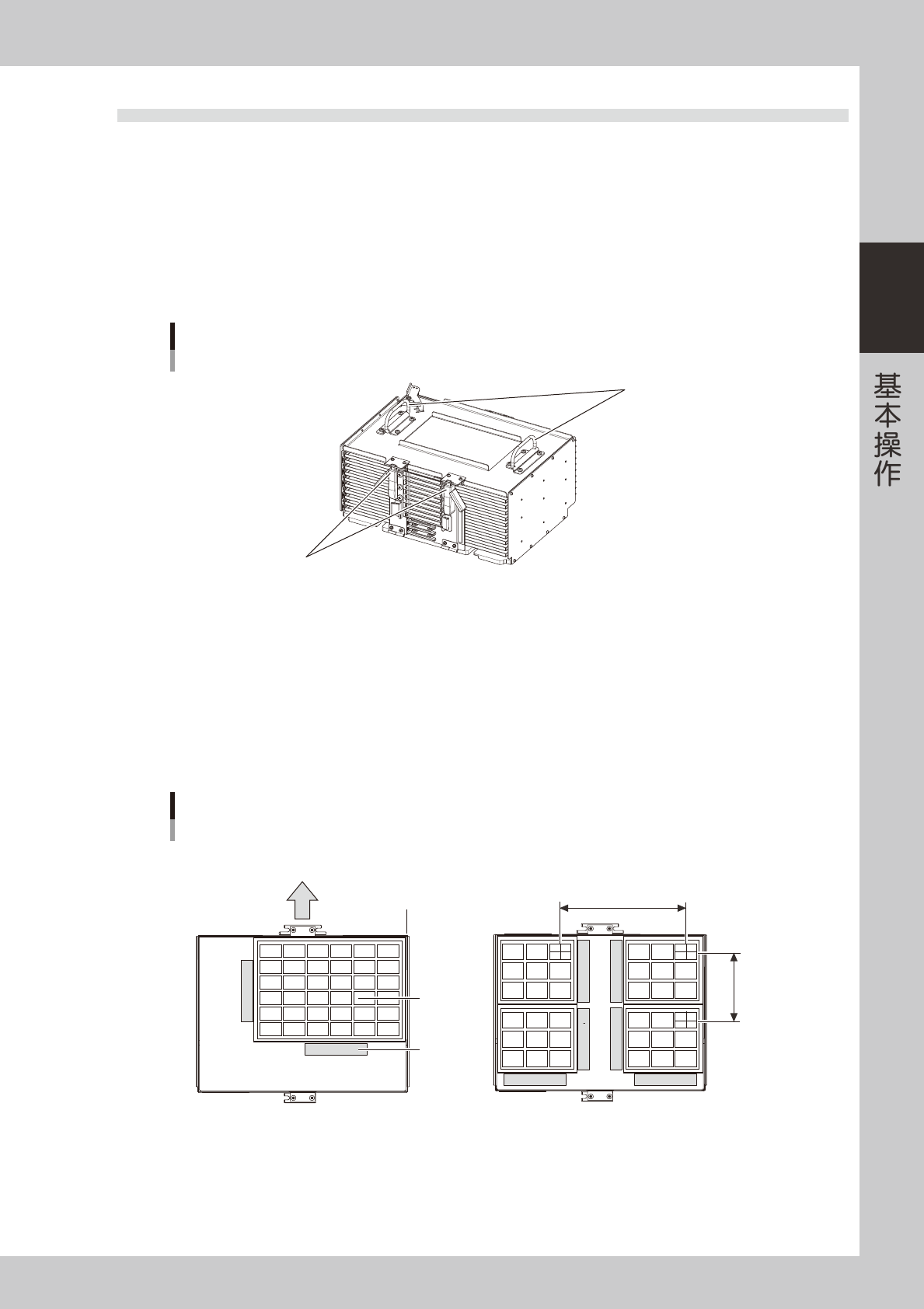

4.2 料车式托盘供料装置 (cATS)
■ 使用载盘与载料箱时的注意事项
使用载盘与载料箱时，请务必遵守下列注意事项。
‧
载盘与载料箱必须在干净的环境中存放，请勿粘附尘屑、脏污、油渍等。
‧
请勿使载盘或载料箱跌落，也请勿过度撞击或施加压力。
因跌落等导致变形的载盘或载料箱，请勿使用。
‧
载盘与载料箱的棱角部可能会造成受伤，使用时务必注意。
‧
移动载料箱时，必须双手把住载料箱顶部的左右把手，水平移动。
把手
移动载料箱时
把手
务必锁紧
25224-N9-00
4.2.1 将元件托盘装入载盘
1 张载盘上可以装入多张元件托盘。下面，介绍安装方法。
1
取出固定元件托盘用的磁块。
2
将元件托盘装入载盘。
将元件托盘角对准载盘位置基准 ( 载盘原点 ) 装入。托盘装好后用磁块压住固定。
元件托盘的固定
1张托盘时 多张托盘时
托盘间距X
固定用磁块
托盘
托盘间距Y
载盘位置
(载盘原点)
插入方向
25225-N9-00
3
确认元件托盘的固定状态。
试按托盘部分，确认托盘是否已由磁块固定牢固。
2-46
2
4.2.2 将载盘装入载料箱
1
将载料箱放置在水平位置。
2
打开载盘挡板。
边按压锁杆，边向下拉开载盘挡板。
载盘挡板
锁杆
载盘挡板
25226-N9-00
3
插入载盘。
确认载盘的朝向与准备插入的位置 ( 层 ) 之后，插入载盘直至轻微碰触到里侧 ( 更换载盘时，需先将用完
的载盘从载料箱抽出后再插入新的载盘 )。
载盘的插入
载盘号码
载料箱装载柜柜门侧
插入方向
25227-N9-00
4
将需要的载盘全部插入正确的载料箱层。
n
要点
将载盘插入在 [ 元件 ] -“托盘”画面设置的“起始载盘号码”〜“结束载盘号码”的层中。
5
关闭载盘挡板。
