2-35
2

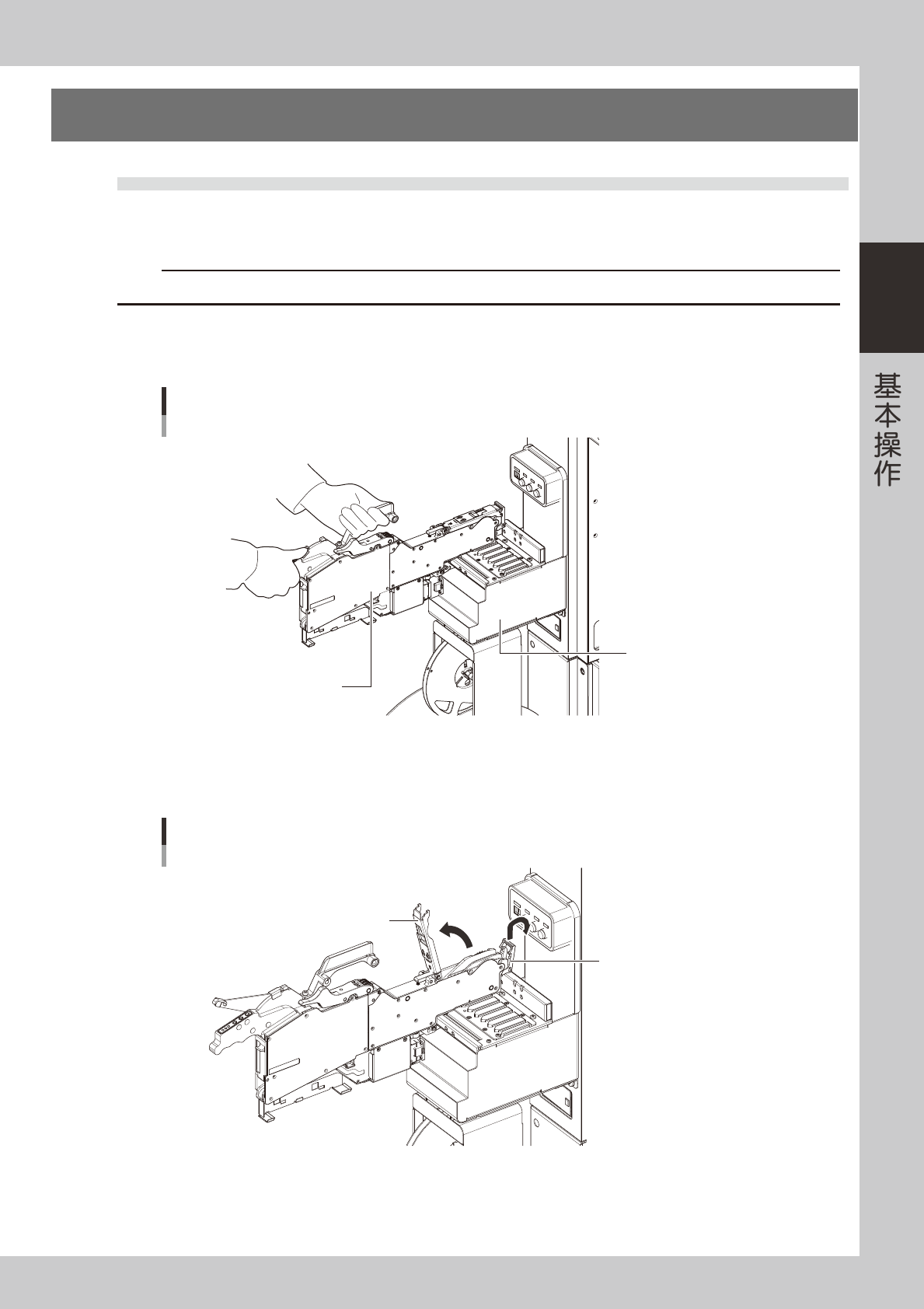

4.供料装置的准备
4.1 带式送料器
4.1.1 料带的安装
c
注意
安装料带时，务必使用上料台或离线上料台安装。不能直接在贴片机上安装料带。
1
安装送料器。
将送料器安装在上料台或离线上料台上。
安装送料器
送料器
上料台
25206-N9-00
2
提起压料盖。
将前端压料扣边向上提起边向前按下，提起压料盖
提起压料盖
前端压料扣
压料盖
25207-N9-00

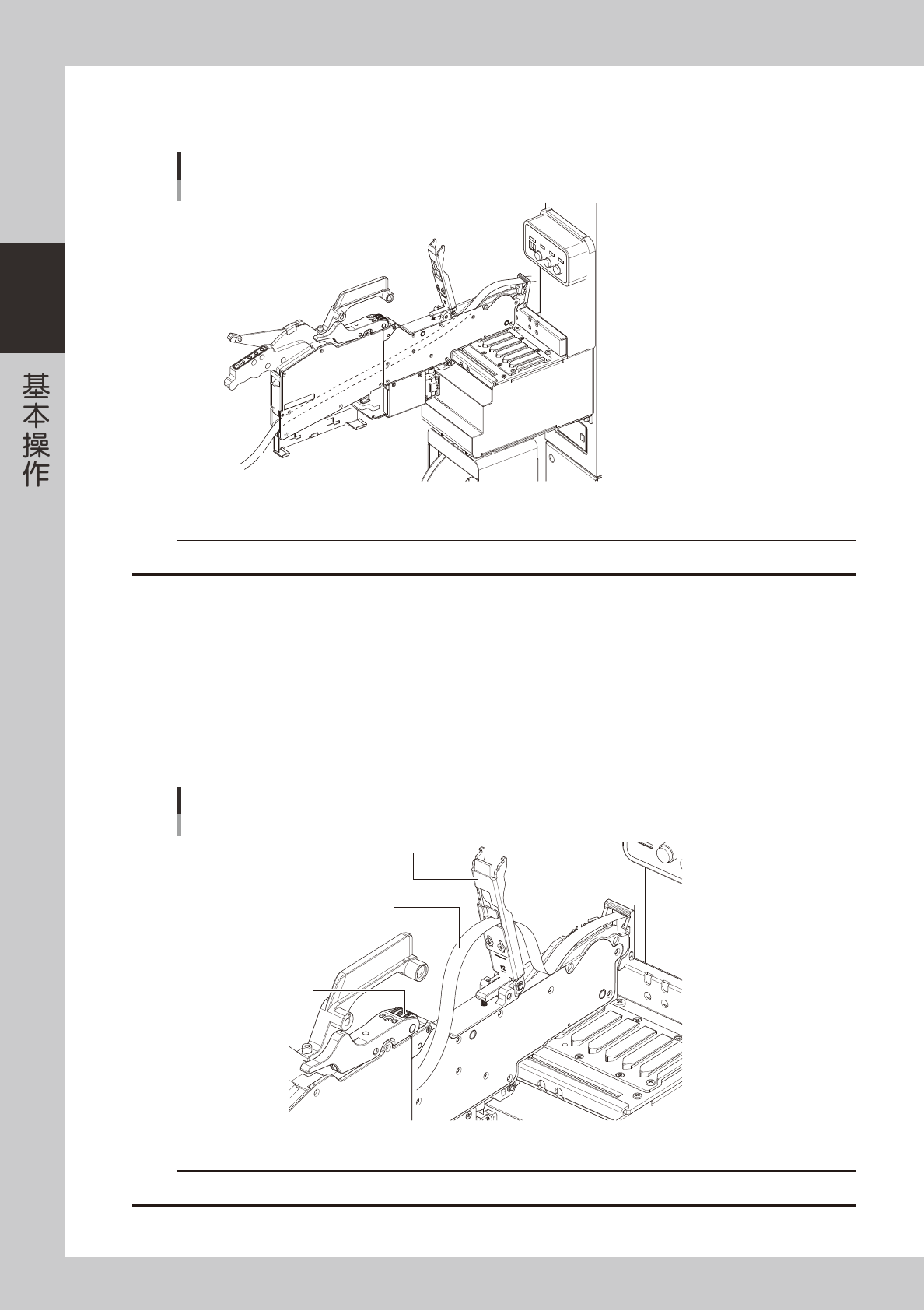

2-36
2
3
将料带装入送料器。
从送料器后方的孔中插入。
安装料带
料带
25208-N9-00
c
注意
请勿装错料带的正反面。
4
剥离盖带。
料带由装有电子元件的“载带”与覆盖在元件上面的“盖带”两层组成，先剥离“盖带”。
5
安装载带。
将载带穿过前端压料扣的孔中。
6
安装盖带。
将盖带穿过压料盖的切口部。此时，盖带必须拉出一定程度，使盖带可以夹入卷料齿轮。
载带、盖带
压料盖
盖带
卷料齿轮
载带
25209-N9-00
c
注意
请勿使压料盖内侧的底板变形。

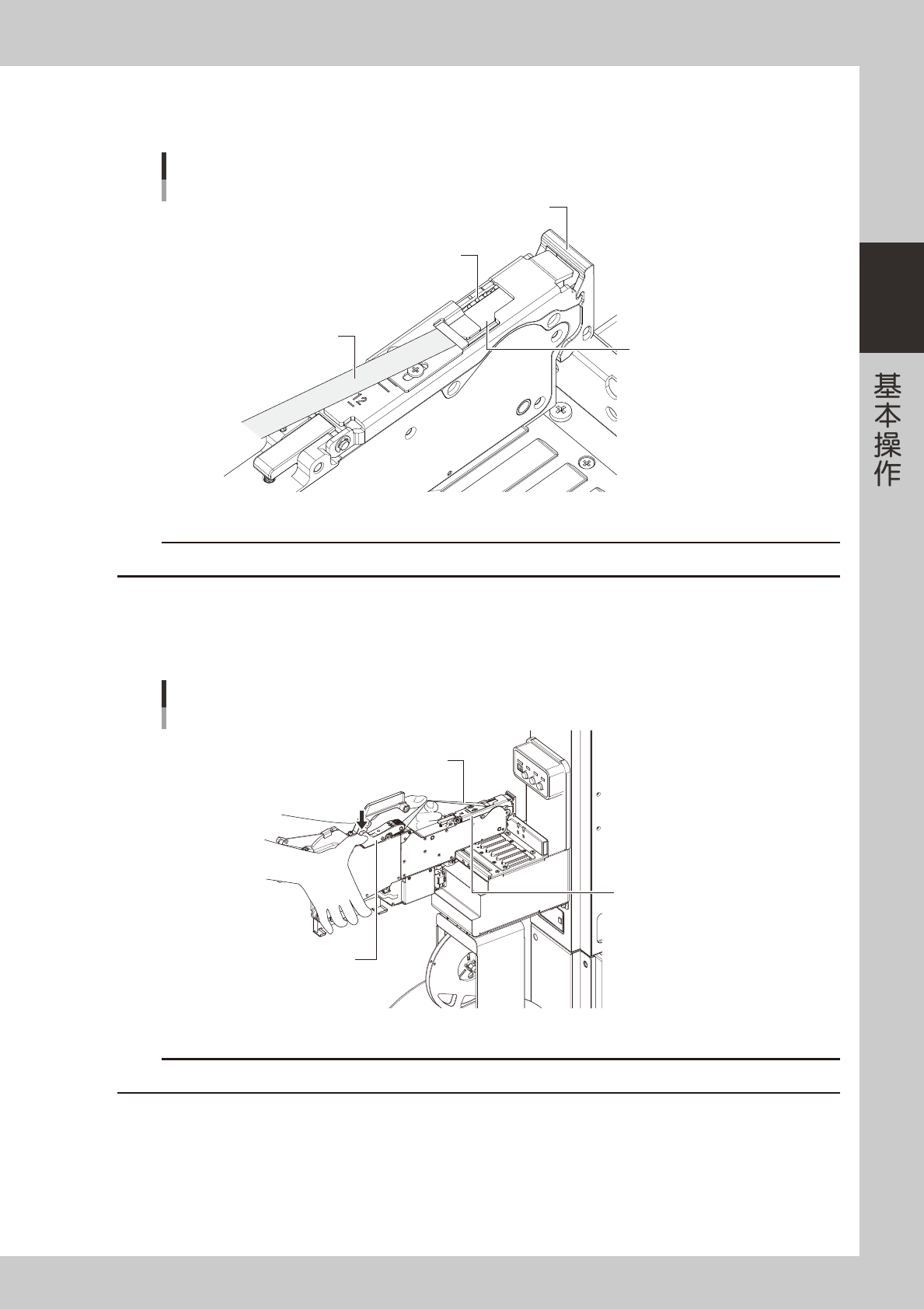

2-37
2
7
固定压料盖。
使载带与链齿轮的齿咬合。
固定压料盖
前端压料扣
链齿轮的齿
载带
盖带
25210-N9-00
c
注意
固定压料盖时，务必边拉紧盖带边固定，注意不要使盖带在压料盖内有松弛。
8
将盖带夹入卷料齿轮。
按压 P/O 杆的图中所示部位，使卷料齿轮让出空隙，将盖带插入该空隙并拉伸一定长度，松开 P/O 杆夹住
盖带。
安装盖带
盖带
P/O杆
压料盖
25211-N9-00
c
注意
确认压料盖与卷料齿轮之间的盖带没有扭曲。
