3.12 共面度检测

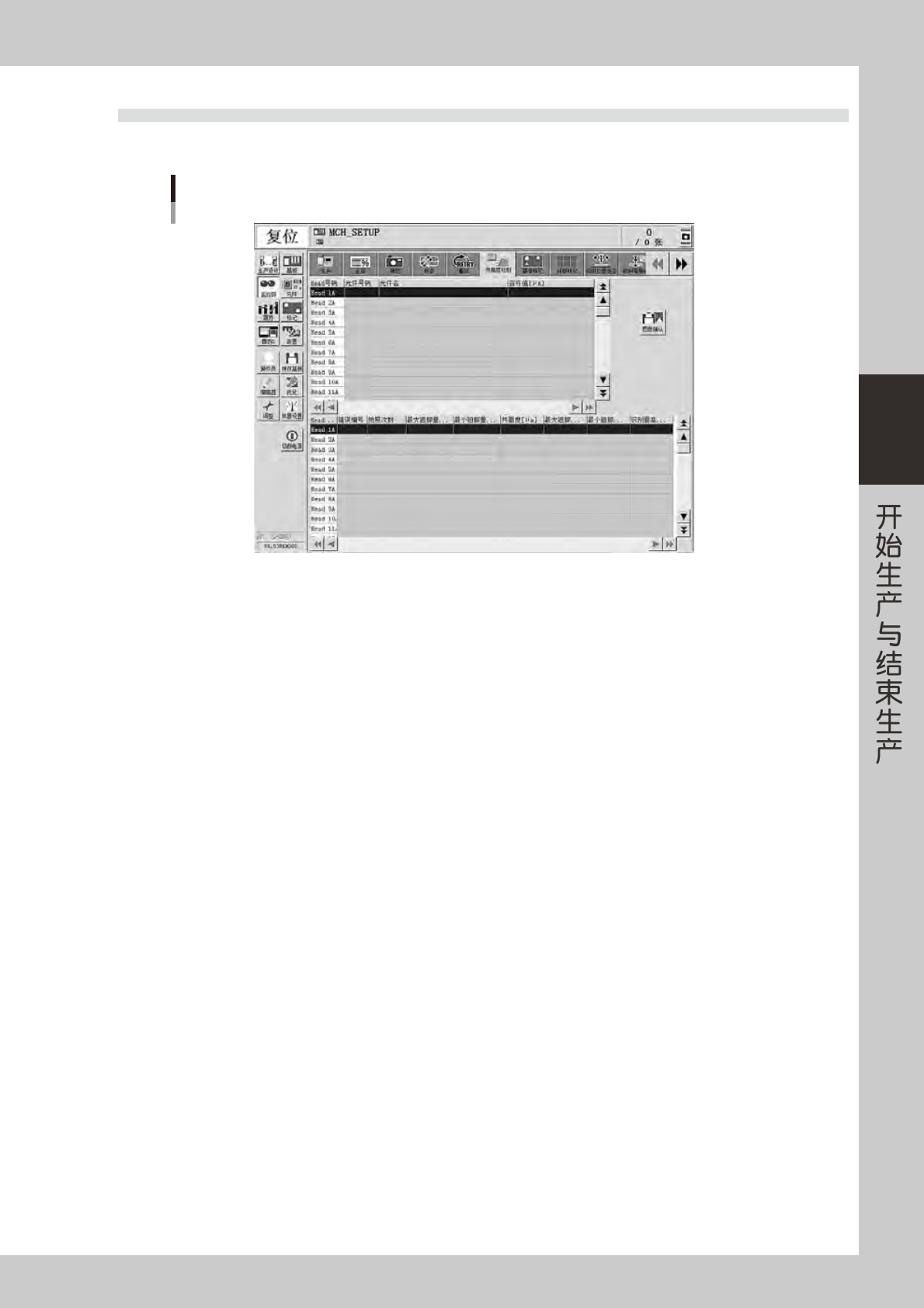

“共面度检测”画面，只有选配了共面度检测器时才显示。使用共面度检测功能时，实时显示共面度检测的结果。
监控屏：共面度检测
26324-N9-00
‧
Head 号码
显示正在使用的贴装头号码。
‧
元件号码
显示正在使用的元件号码。
‧
元件名
显示正在使用的元件名。
‧
容许值 [
µ
m]
显示元件信息中设置的共面度容许值。
‧
错误编号
显示发生共面度错误的编号。
‧
拍照次数
显示共面度检测过程中拍摄图像的次数。
‧
最大翘脚量检出位置
显示检测到最大翘脚量的引脚号码。
‧
最小翘脚量检出位置
显示检测到最小翘脚量的引脚号码。
‧
共面度 [
µ
m]
显示共面度检测的结果。
‧
最大翘脚量 [
µ
m]
显示翘脚量的最大值。
‧
最小翘脚量
显示翘脚量的最小值。
‧
识别面高度 [
µ
m]
显示识别面的高度 ( 元件底面的高度 )。
Appendix
附录
目录
A1.机器规格 A-1
A-1
A1.机器规格
■ YSM40R 规格一览表
项目 内容
运行时的周围空气温度
15
〜
35
℃间能保证机器的功能，
20
〜
28
℃间能保证机器的精度。
运行时的周围空气湿度
20
〜
80
％（无结露现象）、最佳值 ：
50
〜
60
％
噪声值
78dB
以下
供给电源规格、频率 三相
AC 200/208/220/240/380/400/416V±10% 50/60H
Z
电源功率
13.9kVA
平均耗电量
3.2kW
电源电缆（导体横截面面积）
10mm
2
以上
过电压类别（
Overvoltage Category
）
*1
category
Ⅲ
污染等级（
Pollution Degree
）
*1
degree 2
供给气压
*2
0.45MPa
以上
耗气量
*6
RS
贴装头 (
4
梁机型 )
：
160Nl/min
( 平均 )、
240NI/min
( 最大 )
MU
贴装头 (
2
梁、
4
梁机型 )
：
30Nl/min
( 平均 )、
140NI/min
( 最大 )
FL
贴装头 (
2
梁机型 )
：
30Nl/min
( 平均 )、
140NI/min
( 最大 )
海拔高度 海拔
1000m
以下
基板传送高度
*3
900mm±10mm
数据
贴装点数
*4
12,800
个元件
元件种类
255
种
/
基板
基准标记数
*5
128
组
/
基板
*1 ：以 IEC60664-1 为基准
*2 ：经由空气干燥器、空气过滤器净化过的清洁、干燥状态，与设定气压不同。
*3 ：从地面至传送带上表面的距离
*4 ：但，贴装点数随基板数、拼板数、基准标记数而减少
*5 ：限两点基准标记的情况
*6 ：耗气量以配备切带机的贴片机为准 ( 含切带机的耗气量 )。
配备 cATS 料车时，还需加上约 10NI/min 的耗气量。
c
注意
生产的基板上有切口时，传送装置上的各基板传感器有可能无法感应到基板。
若传感器的光亮正好照在基板切口部时基板的传送位置会不稳定，此时需要调整传送轨通过位置的传感器。
关于调整方法的详细内容，请参照后述第 2 章“3.3.3 通过位置传感器的调整”。
n
要点
关于上述规格以外的详细内容，请参阅规格书。
