1-29
1
5.传送部

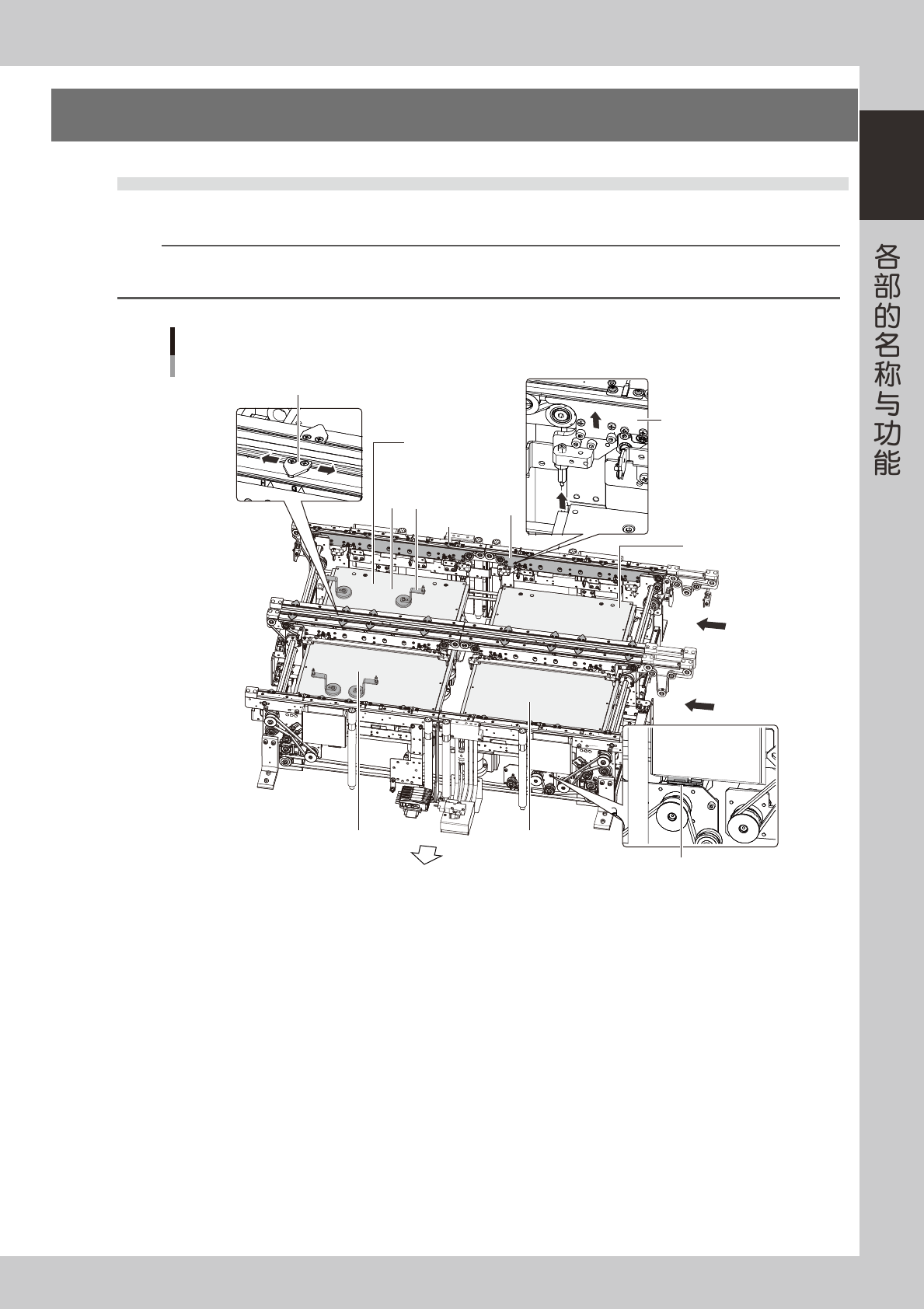

5.1 传送装置
下面，介绍固定基板用的传送装置。
n
要点
本贴片机的前侧为轨道 1，后侧为轨道 2。
从右向左传送基板的 4 梁机型时，右侧为传送台 1，左侧为传送台 2。
4
5
3
3
1
2
4
传送台1
传送台3
传送台4
传送台2
传送装置
以右→左传送基板的4梁机型为例
轨道2
轨道1
贴片机正面
25124-N9-00
1. 顶板
在顶板上设置顶针，从下向上支撑基板。
2. 顶针
设置在顶板上，从下向上固定基板。
3. 基板压板 ( 可调式 )
从上压住基板的边缘来固定基板。
4. 夹紧式基板固定夹
从下托起基板的边缘夹入压板之间来固定基板。
5. 废弃箱检测传感器
检测是否装有废弃箱以及废弃箱的安装是否到位。
1-30
1

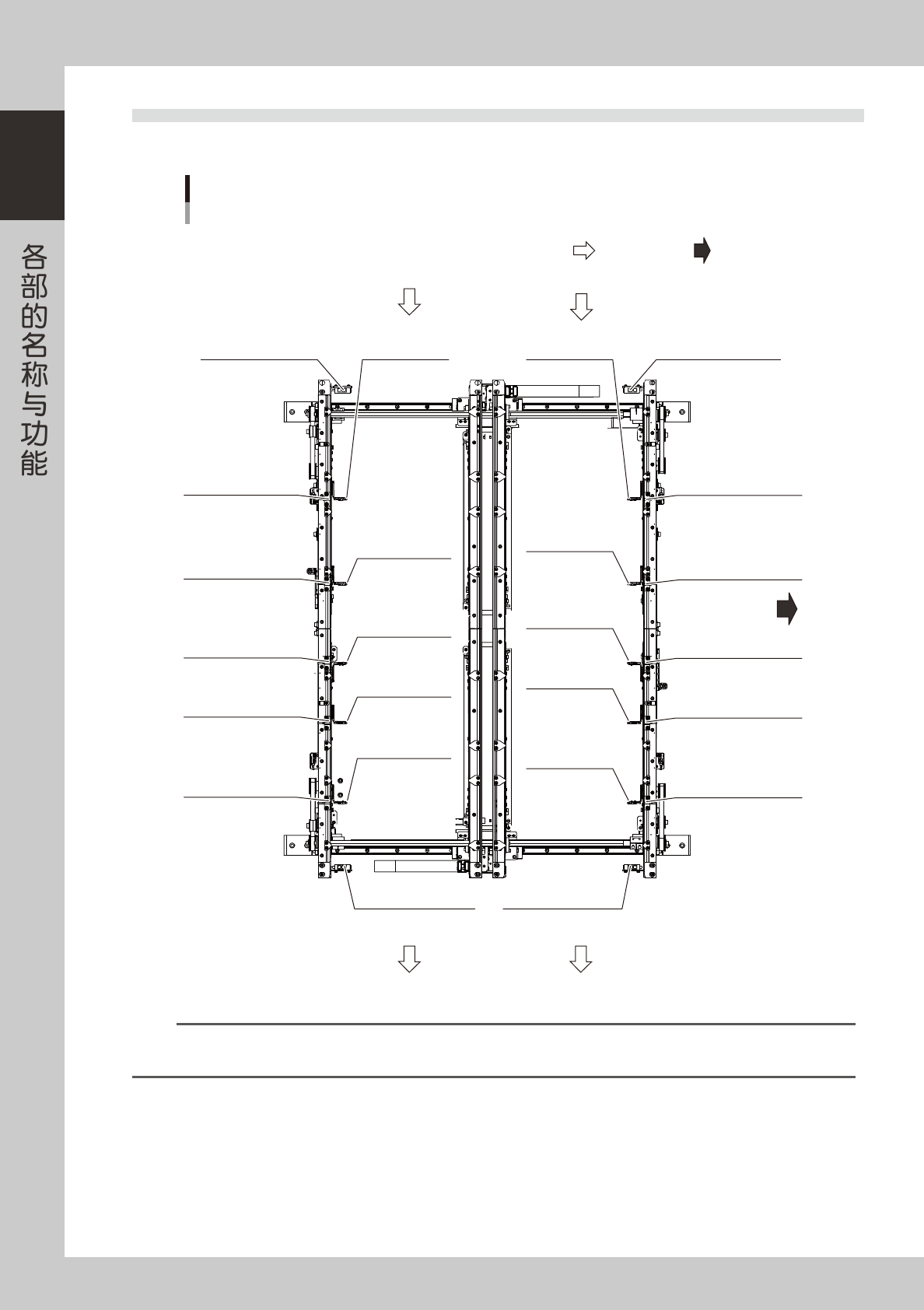

5.2 传送部的传感器安装位置
传送部的各个传感器的安装位置，如下图所示。
T2300700T2301700
N2301004
N2300001
N2300000
N2301007
N2301006
N2301005
N2301003
N2301002
N2301001
N2301000
N0100371
T2300701
T2300702
T2300703
T2300704
T2301704
N0100372N0100374
T2301703
T2301702
T2301701
N0100373
传感器的安装位置
以右→左传送基板的机型为例
轨道1 传感器灯1轨道2 传感器灯1
轨道1 传送轨第2段
通过位置3基板检测传感器
轨道2 传送轨第2段
通过位置3基板检测传感器
轨道2 传送轨第2段
通过位置2基板检测传感器
轨道2 传送第2段
通过位置1基板检测传感器
轨道2 传送轨第1段
通过位置2基板检测传感器
轨道2 传送轨第1段
通过位置1基板检测传感器
轨道1 传送轨第2段
通过位置2基板检测传感器
轨道1 传送轨第2段
通过位置1基板检测传感器
轨道1 传送轨第1段
通过位置2基板检测传感器
轨道1 传送轨第1段
通过位置1基板检测传感器
轨道1 传送轨第1段
入口位置基板检测传感器
轨道1 传感器灯2
轨道1 传感器灯3
轨道1 传感器灯4
轨道1 传感器灯5
轨道2 传感器灯5
轨道1 传送轨第2段
出口位置基板检测传感器
轨道2 传送轨第2段
出口位置基板检测传感器
轨道2 传感器灯4
轨道2 传感器灯3
轨道2 传感器灯2
轨道2 传送轨第1段
入口位置基板检测传感器
：贴片机正面：基板传送方向
25125-N9-00
n
要点
若传感器的光亮正好照在基板切口部时基板的传送位置会不稳定，此时需要调整传送轨通过位置的传感器。关于调整方法的详细内
容，请参照后述第 2 章“3.3.3 通过位置传感器的调整”。
1-31
1

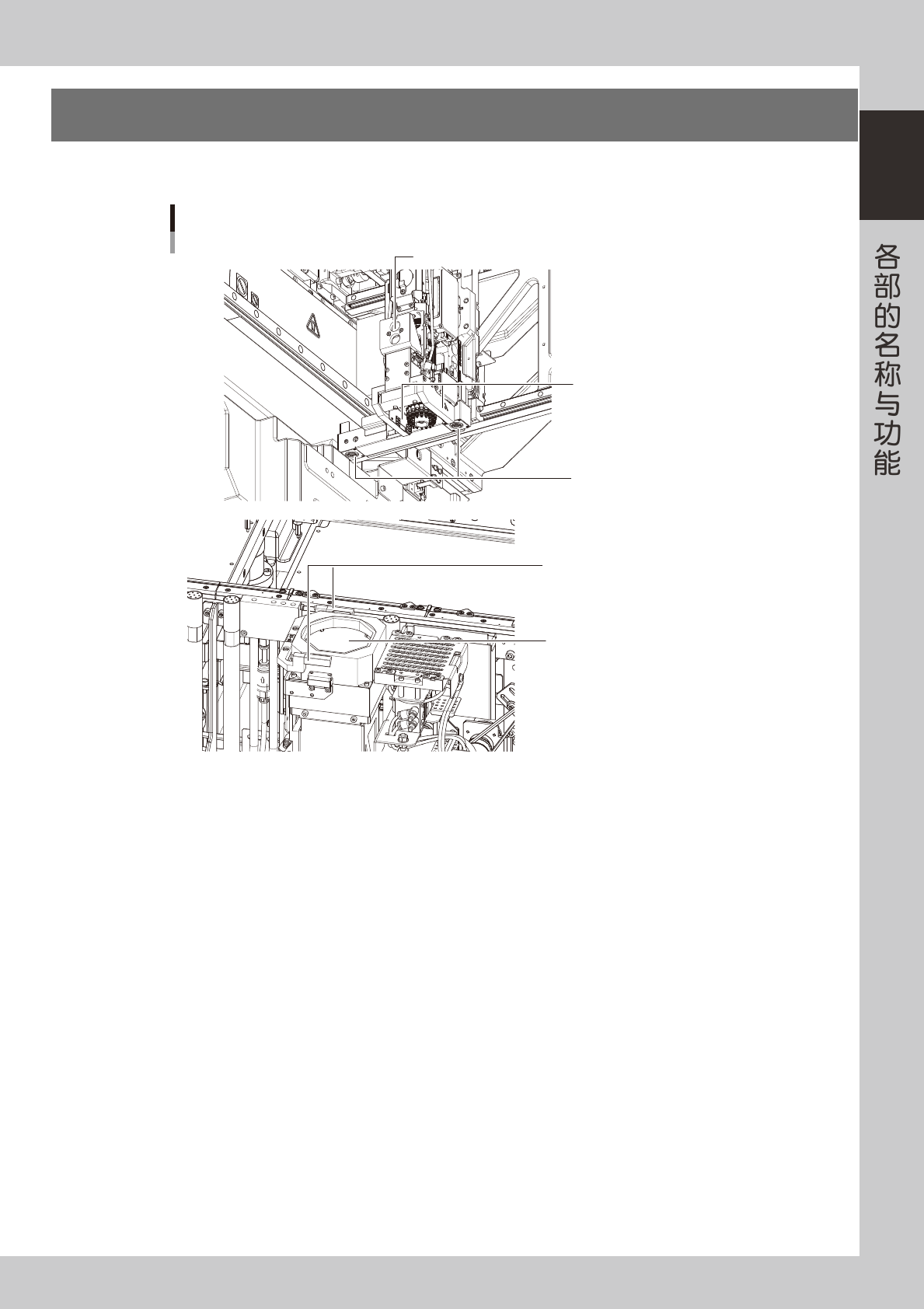

6.识别装置
作为识别装置，本贴片机装有识别元件用的多视觉相机、侧面视觉相机以及识别标记用的基准标记识别相机。
RS贴装头
识别装置
■ 基准标记识别相机
■ 多视觉相机
■ 侧面视觉相机 (RS贴装头用)
■ 侧面视觉相机 (MU、FL贴装头用)
25126-N9-00
■ 多视觉相机
各个工作台分别装有 1 台多视觉相机，进行元件识别。
■ 侧面视觉相机
装配 MU 和 FL 贴装头的贴片机，其多视觉相机上装有侧面视觉相机，可以辨别引脚元件的正反面、检测吸嘴是否脏污与元件
是否被带回。RS 贴装头的侧面视觉相机安装在贴装头上。
■ 基准标记识别相机
检查基板的基准标记、坏板标记以及进行示教等时使用。
