2-14
2

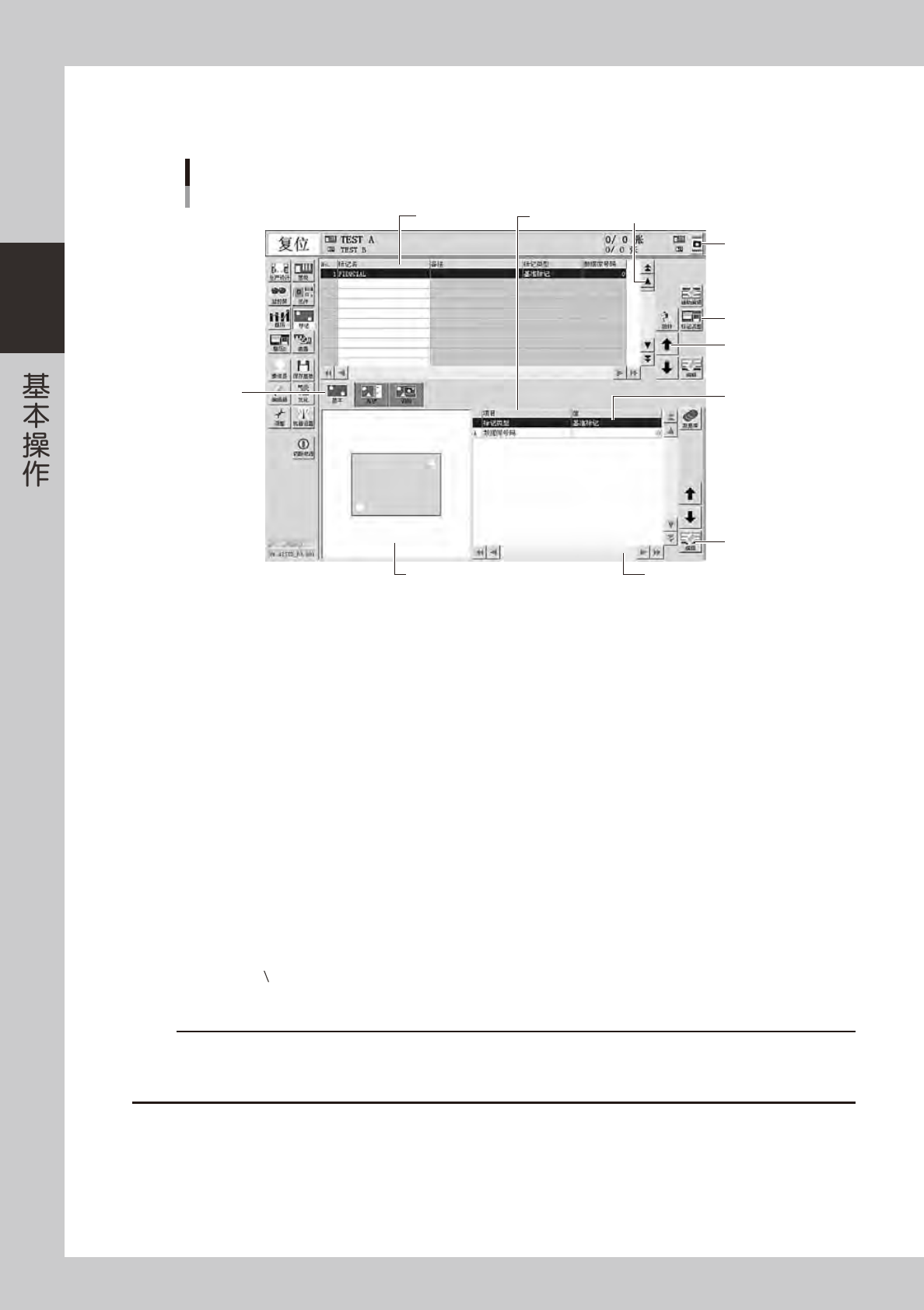

■ 各种按钮和输入框
操作画面上设置有各种按钮、选项卡、输入框等。
1
1
2
3
4
6
操作画面
以“标记”画面为例
参数列表数据No.列表
5
7
[编辑]按钮
26201-N9-00
1. 滚动条与滚动按钮 ( 纵、横 )
查阅数据 No. 列表、参数列表时，当前画面无法完全显示所有项目时使用。
2. 操作按钮
根据目的，打开下一操作画面和对话框时使用。
3. 行移动按钮
查阅数据 No. 列表、参数列表时，逐行上下移动光标时使用。
4. 参数输入框
选择和输入参数。用键盘操作时，双击即可编辑。
用触摸屏操作时，按画面右下的 [ 编辑 ] 按钮，弹出编辑框后再输入。
5. 选项卡
选择选项卡，可以切换到参数的输入画面。
6. 辅助画面
用插图等形式显示对参数的输入有帮助的信息。参数列表的编号与辅助画面内的字母对应。
7. 截图按钮
对显示的图像进行截图。
截图数据保存在 D: ScreenShot 之下的以日期为名称的文件夹中 (JPG 格式，文件夹最大约 10MB)。
若将 USB 存储器插入 USB 端口中进行系统备份，USB 中会自动生成“ScreenShot”文件夹并获取保存在贴片机中的截图数据。
c
注意
‧
USB 存储器，请务必使用本公司指定的 USB 存储器。
‧
若在 [ 生产设计 ] - [ 应用程序设置 ] -“信息”选项卡画面按 [ 截图 ] 按钮，将保存截图数据的位置设置在其它任意位置时，即使
进行系统备份，USB 存储器中也无法获取截图数据。
2-15
2

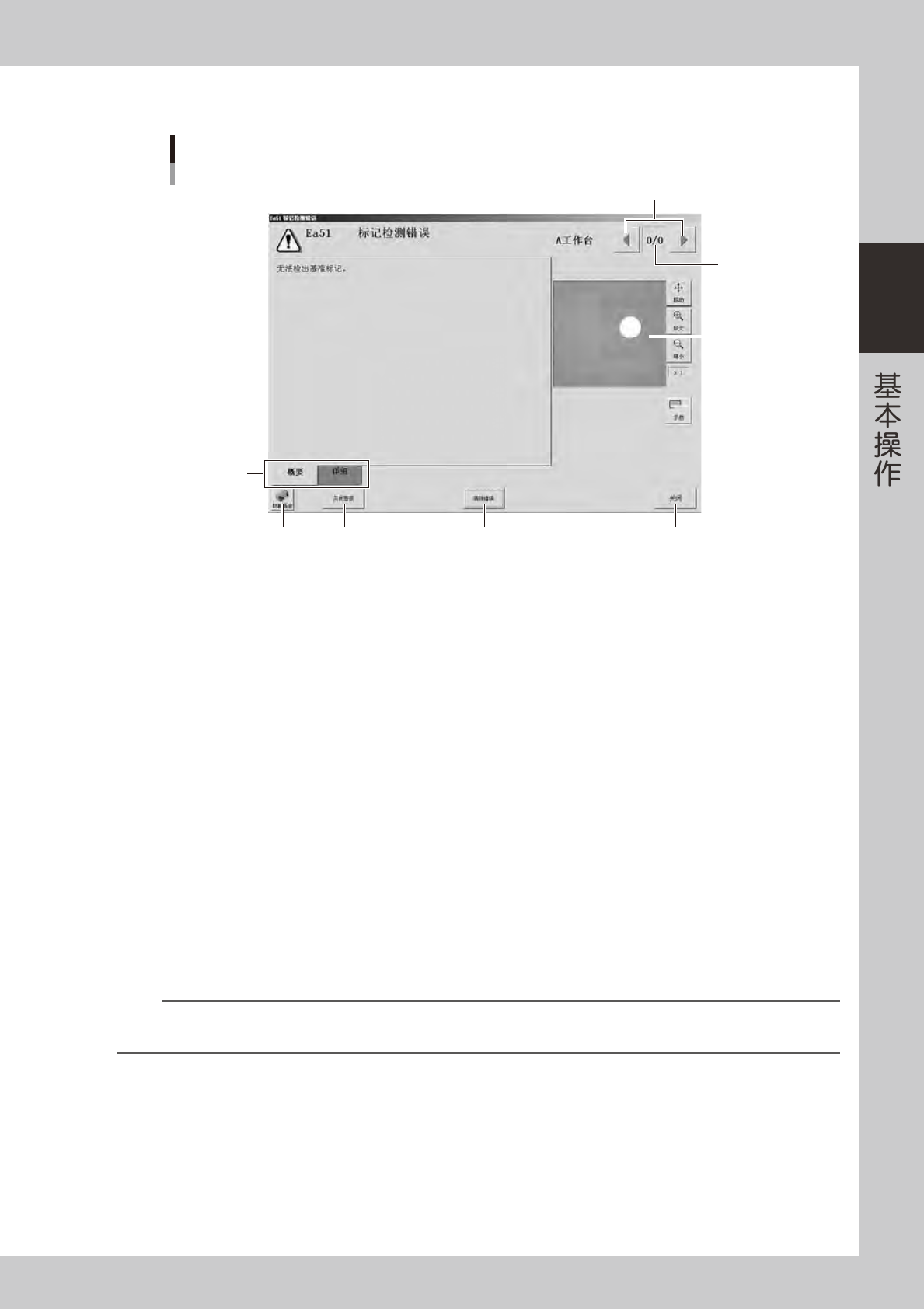

错误画面
错误画面
1
2
3
6 7
4 5
错误切换按钮
以“标记检测错误”画面为例
26202-N9-00
1. 显示错误数量
显示当前的错误和错误总数。发生多个错误时，按左右的错误切换按钮，切换到其它错误画面。
2. 信息切换选项卡
概要
显示供操作人员用的信息。
详细
显示供管理人员、维修保养人员用的信息。无信息时，则不显示该选项卡。
3. 显示识别图像 ( 在吸附元件、识别标记时的错误警告画面中显示 )
在吸附元件、识别标记等的图像处理过程中如果发生错误，会显示错误图像。
4. [ 关闭警报 ]
关闭蜂鸣器。
5. [ 清除错误 ]
清除发生的错误。
6. [ 切换语言 ] 按钮
可以切换对话框中显示的语言种类。
7. [ 关闭 ] 按钮
不清除错误，直接关闭对话框。
参考
按 [ 关闭 ] 按钮关闭错误画面后，按 [ 监控屏 ] 按钮，打开“生产”选项卡，可确认错误发生的位置。按“生产”画面的 [ 显示错误 ]
按钮，可再次显示错误信息。关于“生产”画面，请参阅第 3 章“开始生产与结束生产”。
2-16
2

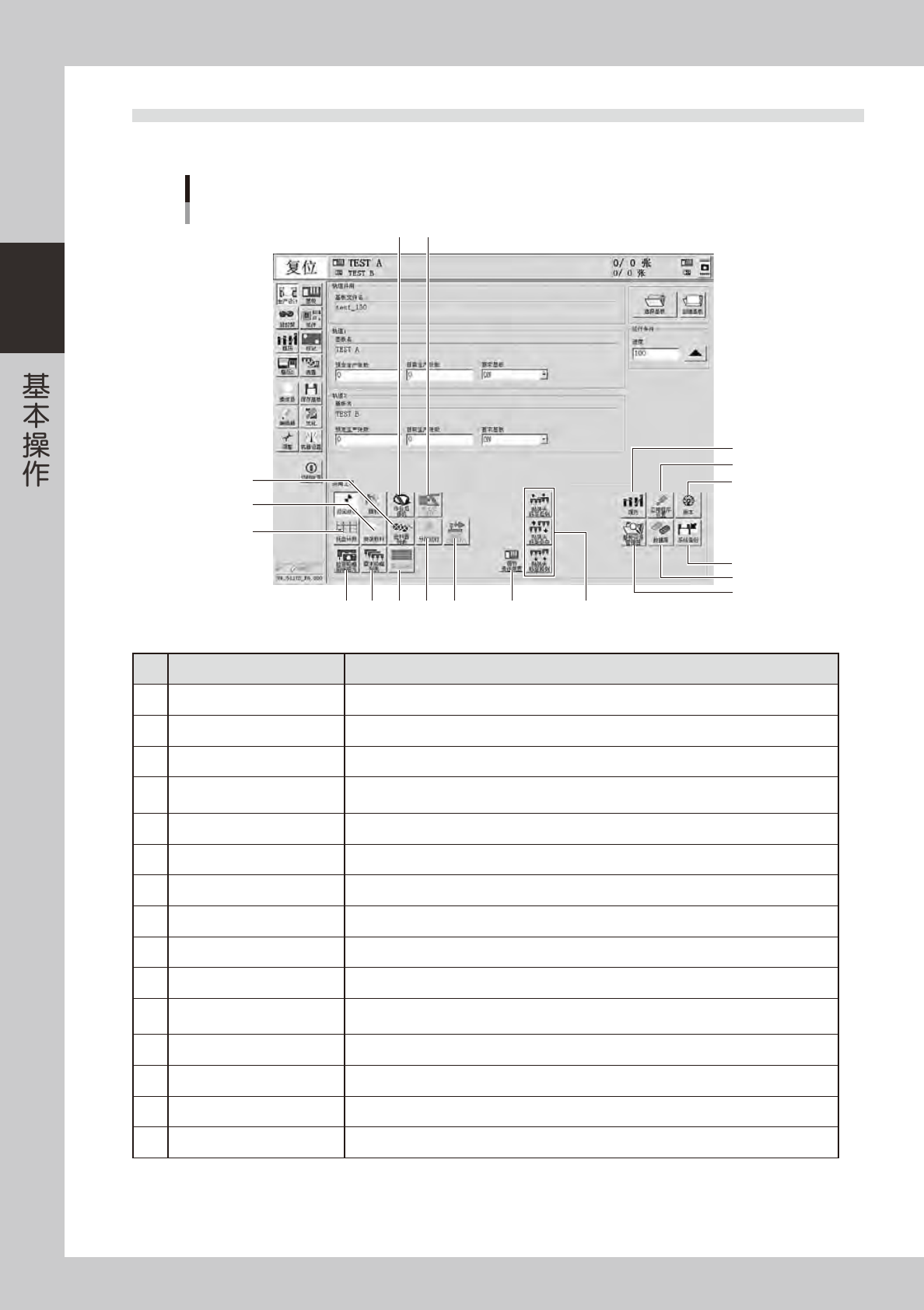

2.2 “生产设计”画面
下面，介绍“生产设计”画面中各个按钮的功能。
“生产设计”画面
2
1
3
4
5
6
7 8
910
11
12
171514
13
18
16
26203-N9-00
按钮名 功能
1
履历 可以进行生产履历的保存及履历
1
、
2
项目中必要项目的选择、保存、清除和媒体的取出。
2
应用程序设置 可以设置有关机器的画面显示、添加或删除操作员、设置密码等。
3
版本 显示应用软件、系统等的版本信息。
4
系统备份
可以进行机器运行时必要的机械坐标、精度信息、选配装置信息、基本坐标等复原机器时必要
数据的备份和还原操作。
5
数据库 可以备份或还原有关生产所需的元件和标记信息的数据库，以及设置数据库的所在位置。
6
基板资源管理器 可以进行基板程序的移动、备份、还原、复制等操作。
7
作业后停机 可以确认贴装结果，也可以使基板不被传至下游机。
8
传出后停机 贴装后的基板被传出到下游机后，机器停止运行。
9
捕捉吸嘴形状 用侧面视觉相机 ( 或带侧面视觉功能的多视觉相机 ) 捕捉吸嘴的形状。
10
分段运行 首件贴装、试贴装以及分析不良原因时，需要在目的位置暂停时使用。
11
送料器列表
进行生产准备时，可以确认当前将要生产的元件种类和安装位置。
使用双轨进行生产时，显示两条轨道用的元件种类和安装位置。
12
安装散料 目前尚未使用。
13
托盘计数 可以显示到目前为止盘装元件的使用数量。
14
检查吸嘴前端脏污 需要确认吸嘴前端是否脏污时使用。
15
需求吸嘴列表 显示当前需要使用的吸嘴的列表。
