1-2 1 ■ ：标准配置 □ ：可选配置 ■ 机盖 ■ USB存储器用端口 ■ 操作输入部 (键盘为选配) ■ 电源主控开关 ■ 切带机 (内置) 贴片机主体 cATS规格 ■ cATS料车 ■ 电源连接部 25101-N9-00 ■ 机盖 若打开机盖，与紧急停机相同贴片机进入停机状态，停止运行。运行中，必须关闭机盖。 ■ 电源主控开关 接通或关闭贴片机电源的开关。向右旋转即可接通电源。 c 注意 需要再次接通电源时，必须间隔 2…
1-1
1

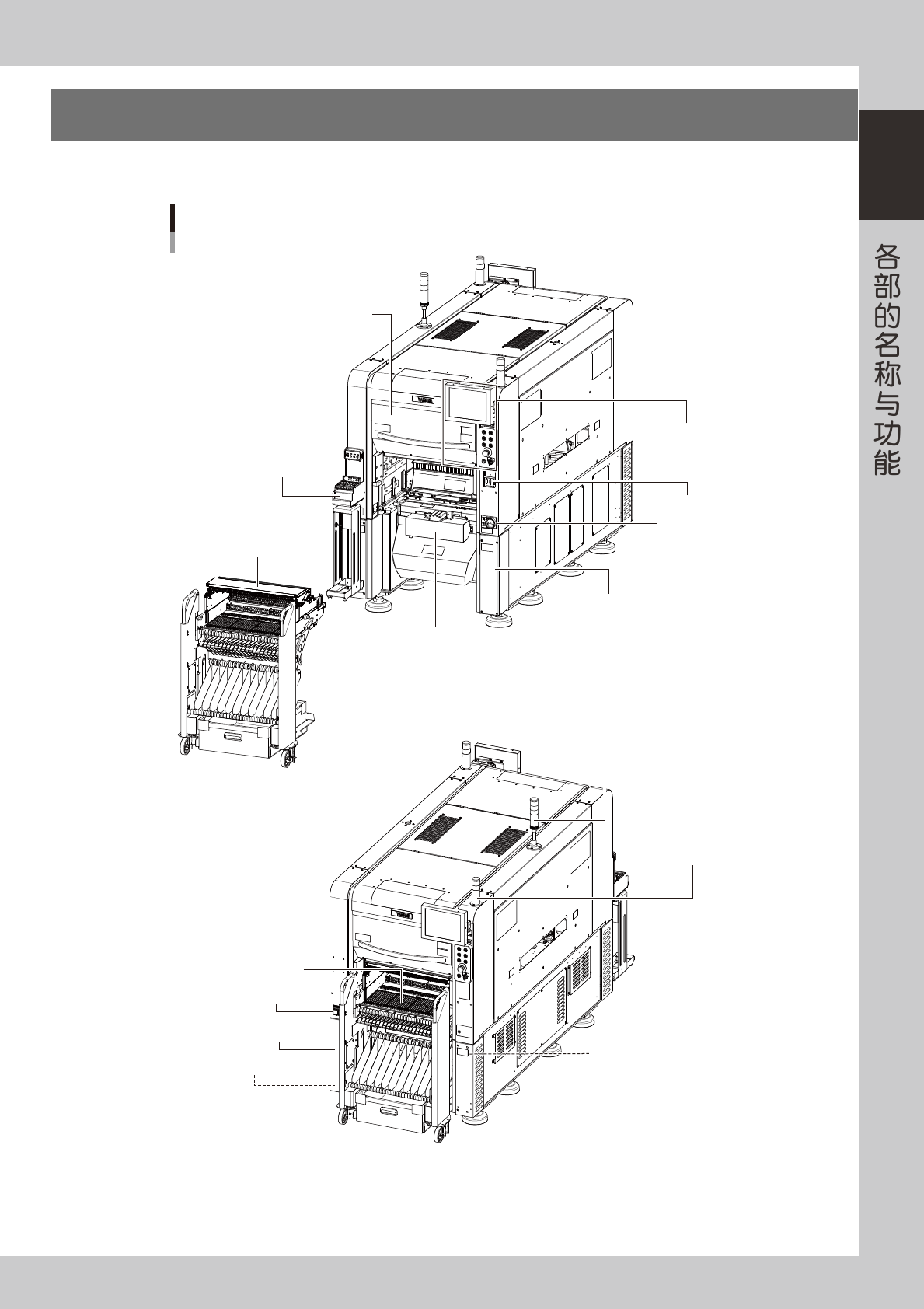

1.贴片机主体
本章节，介绍贴片机主要部分的名称和功能。安装完毕的标准贴片机的构成，如下图所示。
■ 机盖
■ USB存储器用端口
□ 上料台
■ 操作输入部
(键盘为选配)
■ 指示灯
■ 电源主控开关
■ 切带机
贴片机主体
一次性换料车规格
■ 气压表
■ 气源连接部
■ 一次性换料车
■ 一次性换料车
■ 机器间连接用接口
■ 机器间连接用接口
■ ：标准配置
□ ：可选配置
■ 电源连接部
■ 补料指示灯
● 正面
● 背面
25100-N9-00

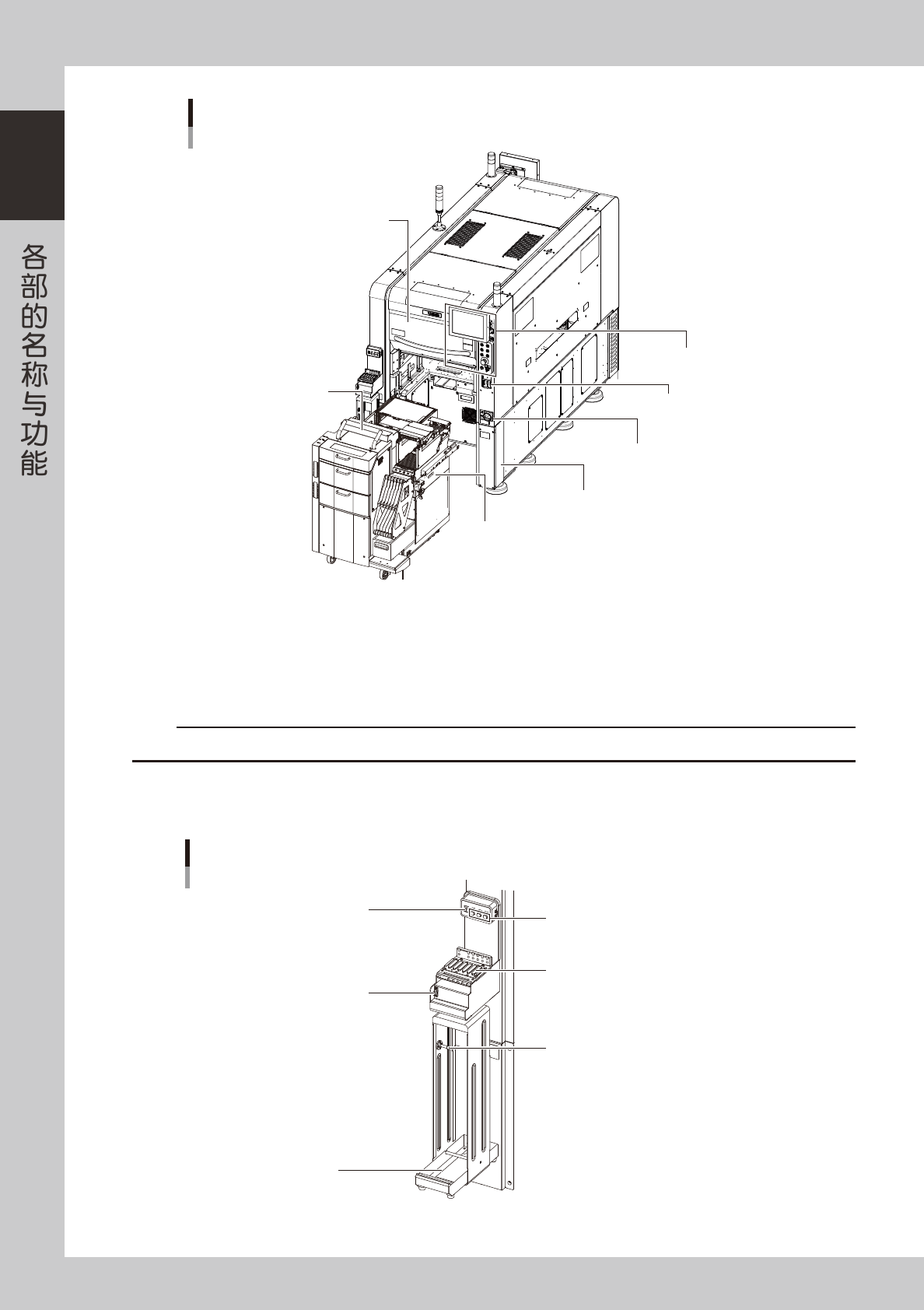

1-2
1
■ ：标准配置
□ ：可选配置
■ 机盖
■ USB存储器用端口
■ 操作输入部
(键盘为选配)
■ 电源主控开关
■ 切带机 (内置)
贴片机主体
cATS规格
■ cATS料车
■ 电源连接部
25101-N9-00
■ 机盖
若打开机盖，与紧急停机相同贴片机进入停机状态，停止运行。运行中，必须关闭机盖。
■ 电源主控开关
接通或关闭贴片机电源的开关。向右旋转即可接通电源。
c
注意
需要再次接通电源时，必须间隔 2 秒以上。
■ 上料台 ( 选配 )
给电动送料器安装带装元件以及调节走带间距时使用。
上料台
控制按钮
(设置间距)
显示窗
(显示间距)
导槽
电源、信号用
插口
7英寸
料带盘放置部
15英寸
料带盘放置部
25102-N9-00
1-3
1

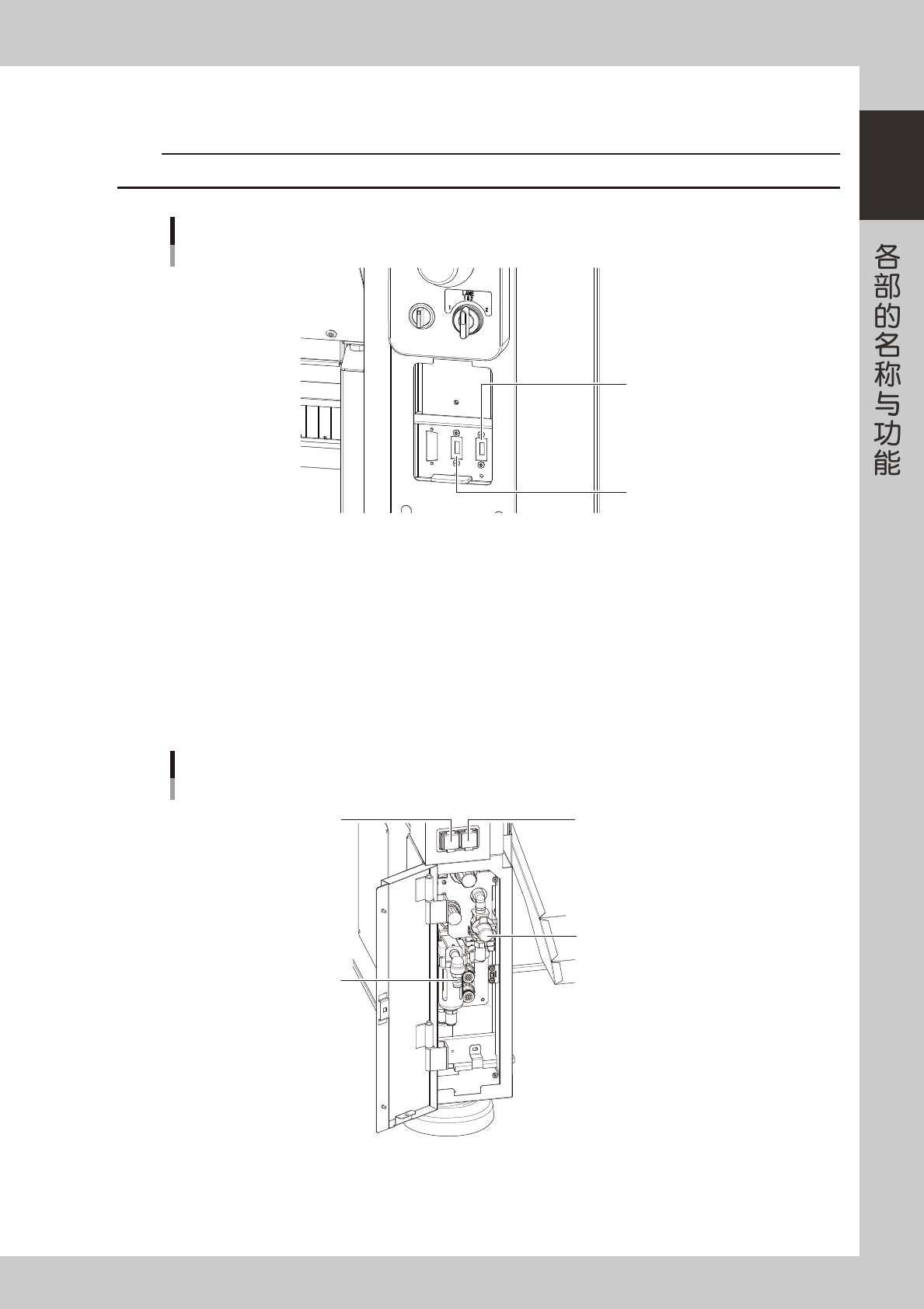

■ USB 存储器用端口
备份数据与升级版本时使用。
c
注意
请勿使用键盘 ( 选配 ) 的 USB 端口。受电力不足的影响可能会无法正常使用。
USB存储器用端口
USB存储器用端口
键盘用端口
25103-N9-00
■ 气压表
贴片机背面左下侧 ( 下图 ) 显示供给气压与贴装头的气压。
‧
供给气压 ( 左侧 ) ：0.40MPa(0.39MPa 〜 0.41MPa)
‧
贴装头的气压 ( 右侧 ) ：0.040MPa(0.039MPa 〜 0.041MPa)
‧
联锁设置时 ：供给气压 ( 下限 0.33MPa、上限 0.45MPa)
：贴装头的气压 ( 下限 0.035MPa、上限 0.045MPa)
■ 气源连接部
气源连接部与输气管连接。供气 / 排气开关，可以释放机器内的残留气压。
气源连接部
显示供给气压
[PNEUMATIC]
供气/排气开关
显示贴装头的气压
[HEAD BLOW]
气源连接部
25104-N9-00
