1-22 1 4 进行最终确认。 显示“最终确认 是否进行吸嘴轴排气”的对话框之后，选择接下来的操作。 [ 是 ] 按钮 ： 进行吸嘴轴排气。 [ 否 ] 按钮 ： 返回“选择吸嘴”画面。 [ 取消 ] 按钮 ： 取消进行吸嘴轴排气，返回 [ 装置 ] -“Head”画面。 “最终确认 是否进行吸嘴轴排气”对话框 26105-N9-00 ■ 安全检查功能 排气清洁吸嘴轴的功能中，还附带下列安全检查功能。 · 排气清洁吸嘴轴被中断警告 进…
1-21
1
■ 配备吸嘴交换站 ( 选配 ) 时
使用吸嘴交换站 ( 选配 )，并将所有的吸嘴都设置为可以自动更换时，排气清洁的操作方法如下。
1

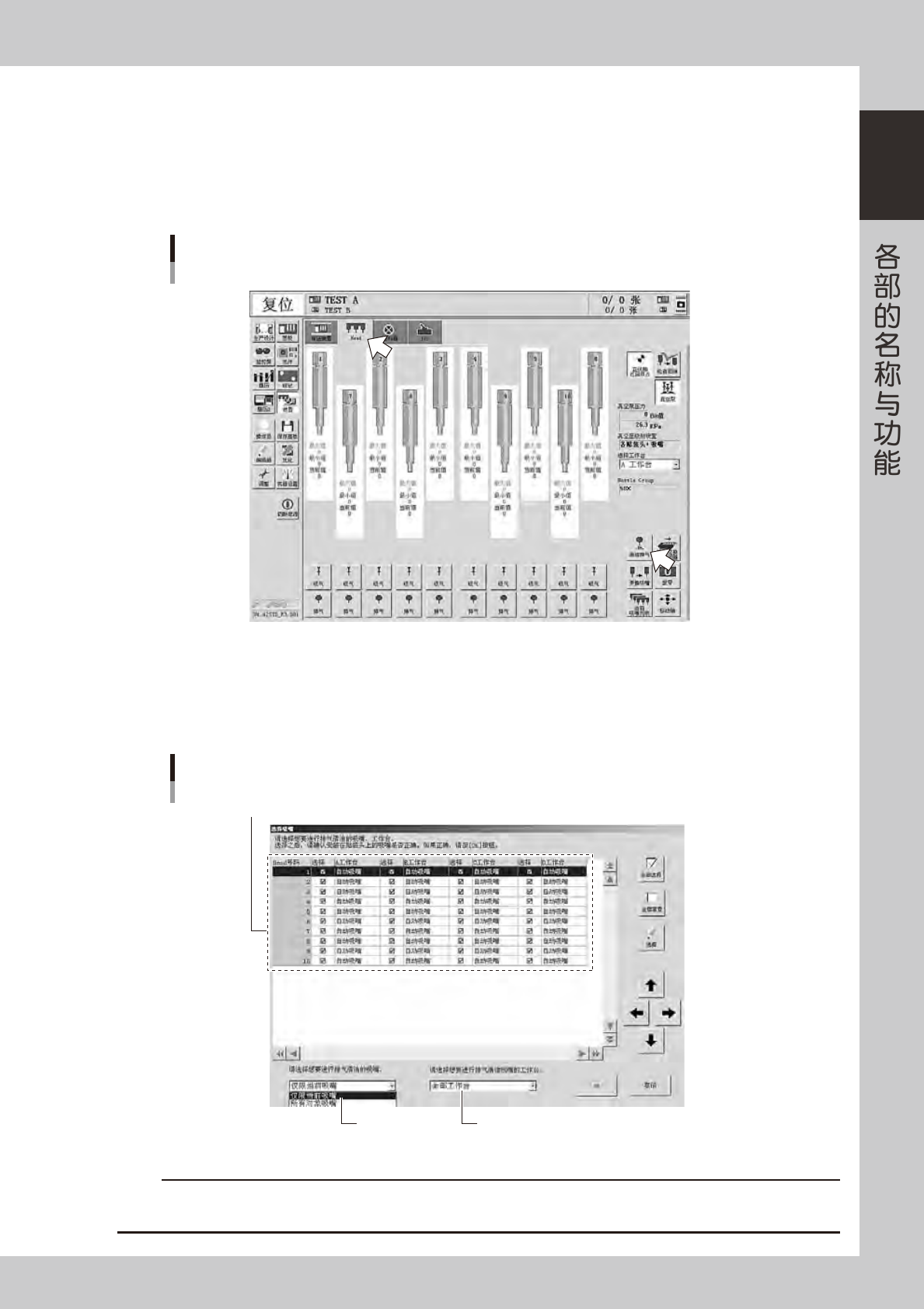

打开 [ 装置 ]-“Head”选项卡。
2
按 [ 清洁排气 ] 按钮。
吸嘴轴排气
使用吸嘴交换站 (选配)
26103-N9-00
3
选择准备进行排气清洁的吸嘴。
显示“选择吸嘴”的对话框之后，从下拉框中选择准备进行排气清洁的工作台并勾选吸嘴之后，
按 [OK] 按钮。
“选择吸嘴”对话框
勾选准备进行排气清洁的吸嘴
选择工作台
选择对象吸嘴
26104-N9-00
c
注意
如果贴装头上装有无法使用排气清洁的吸嘴时，会与排气站发生碰撞而被损坏。因此，开始排气清洁之前，请务必确认贴装头上安
装的吸嘴是否与选定的吸嘴一致。
1-22
1
4
进行最终确认。
显示“最终确认 是否进行吸嘴轴排气”的对话框之后，选择接下来的操作。
[ 是 ] 按钮 ：进行吸嘴轴排气。
[ 否 ] 按钮 ：返回“选择吸嘴”画面。
[ 取消 ] 按钮 ：取消进行吸嘴轴排气，返回 [ 装置 ] -“Head”画面。
“最终确认 是否进行吸嘴轴排气”对话框
26105-N9-00
■ 安全检查功能
排气清洁吸嘴轴的功能中，还附带下列安全检查功能。
· 排气清洁吸嘴轴被中断警告
进行排气清洁吸嘴轴的过程中，如果因紧急停机或联锁等原因迫使机器停机，贴装头会立即上升，这时如果还继续排气，
可能会导致吸嘴脱落。
因此，进行排气清洁吸嘴轴的过程中，如果停止了机器的运行，会显示“确认吸嘴”的对话框。
· 检查吸嘴是否被搁置
排气清洁吸嘴轴功能是通过高压排气进行清洁，因此清洁过程中一旦停止运行，吸嘴可能会从贴装头脱落。如果吸嘴从贴装
头脱落，机器任其置于排气站继续自动运行，脱落的吸嘴可能会与其它贴装头、多重精度校正装置发生碰撞，影响运行。
因此，本贴片机采用真空泵流量传感器检查吸嘴是否被搁置。排气清洁吸嘴轴结束之后，在 Z 轴上升完成时，进行检查。
如果检查到吸嘴被搁置，则会显示错误警告，并使所有轴停止运行。
1-23
1
4.供料部
本贴片机，通过一次性换料车使用带式送料器供给元件，或通过 cATS 料车供给盘装元件。使用带式送料器时，
根据机器的设置，可以实现不停机更换送料器。
■ 不停机更换送料器
ZS 电动送料器，根据机器的设置可在不停机的状态下更换送料器。与 SS 电动送料器同时使用时，也可以插入或
拔下 ZS 电动送料器。
“ZSF 不停机补充元件”
*
的设置为“使用”时 “ZSF 不停机补充元件”
*
的设置为“不使用”时
正在使用的送料器 未使用的送料器 正在使用的送料器 未使用的送料器
该轨道侧为运行状态时 不可插拔 可以插拔 不可插拔 不可插拔
该轨道侧为停机状态时 可以插拔 可以插拔 可以插拔 可以插拔
*
“ZSF 不停机补充元件”，在 [ 机器设置 ]-“设置”-“机器信息”-“工厂设置”画面设置。
w
警告
在运行过程中拔出 ZS 电动送料器之后会出现空位，非常危险，请勿将手伸入。
■ 关于 SS 电动送料器的使用
本贴片机，除了使用 ZS 电动送料器外还可以使用 SS 电动送料器。但，SS 电动送料器必须在停机状态下插拔送料
器，因此无法使用不停机更换送料器功能。
c
注意
拔送料器时，必须完全拔出并剪断之后再插入。若拔到一半就插入，载带会隆起，可能会干扰贴装头。
■ 供料方式
146
101
1
1
1 46
10
10
7
6
6
1
10
7
7
1
10
6
7
6
146
101
1 46
1
10 7
6
1
10
6
7
146
135
cATS
cATS
35
46
1
10 7
6
1
10
6
7
机器构成
以MU贴装头为例
贴片机正面
4 梁机型 ( 一次性换料车 )
2 梁机型 ( 一次性换料车 ) 2 梁机型 (cATS 料车 )
25119-N9-00
