2-60
2

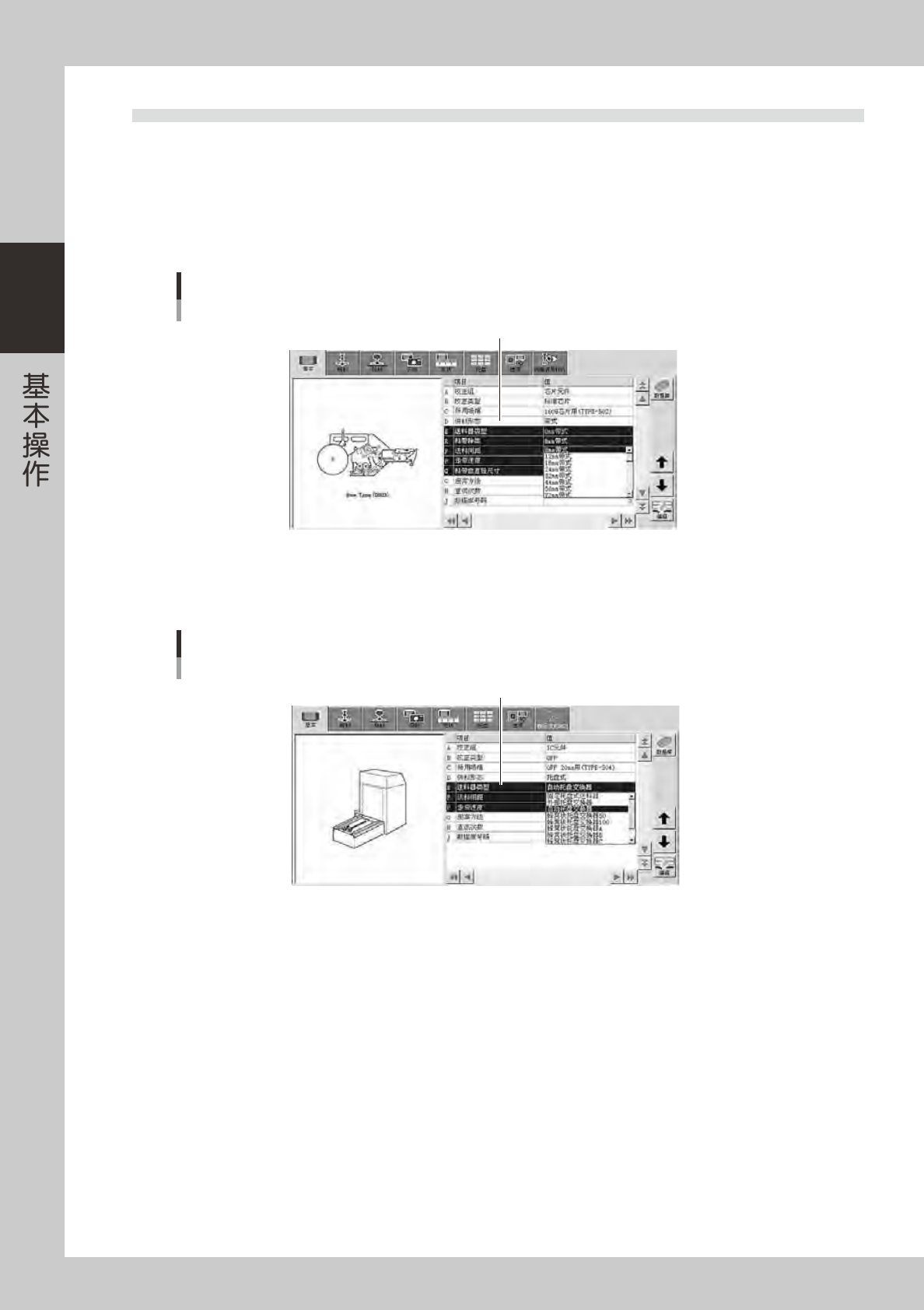

5.2 供料形态 ( 托盘 ) 的设置
1
打开基本参数画面。
按照本章前述“5.1 供料形态 ( 送料器 ) 的设置”中 Step1 〜 Step4 的相同步骤，打开基本参数画面。
2
设置供料形态。
双击“D 供料形态”的输入栏之后，从下拉框中选择“托盘式”。
元件数据画面
供料形态
供料形态
26214-N9-00
3
设置送料器类型。
双击“E 送料器类型”的输入栏后，从下拉框中选择“自动托盘交换器”。
元件数据画面
送料器类型
送料器类型
26229-N9-00
2-61
2

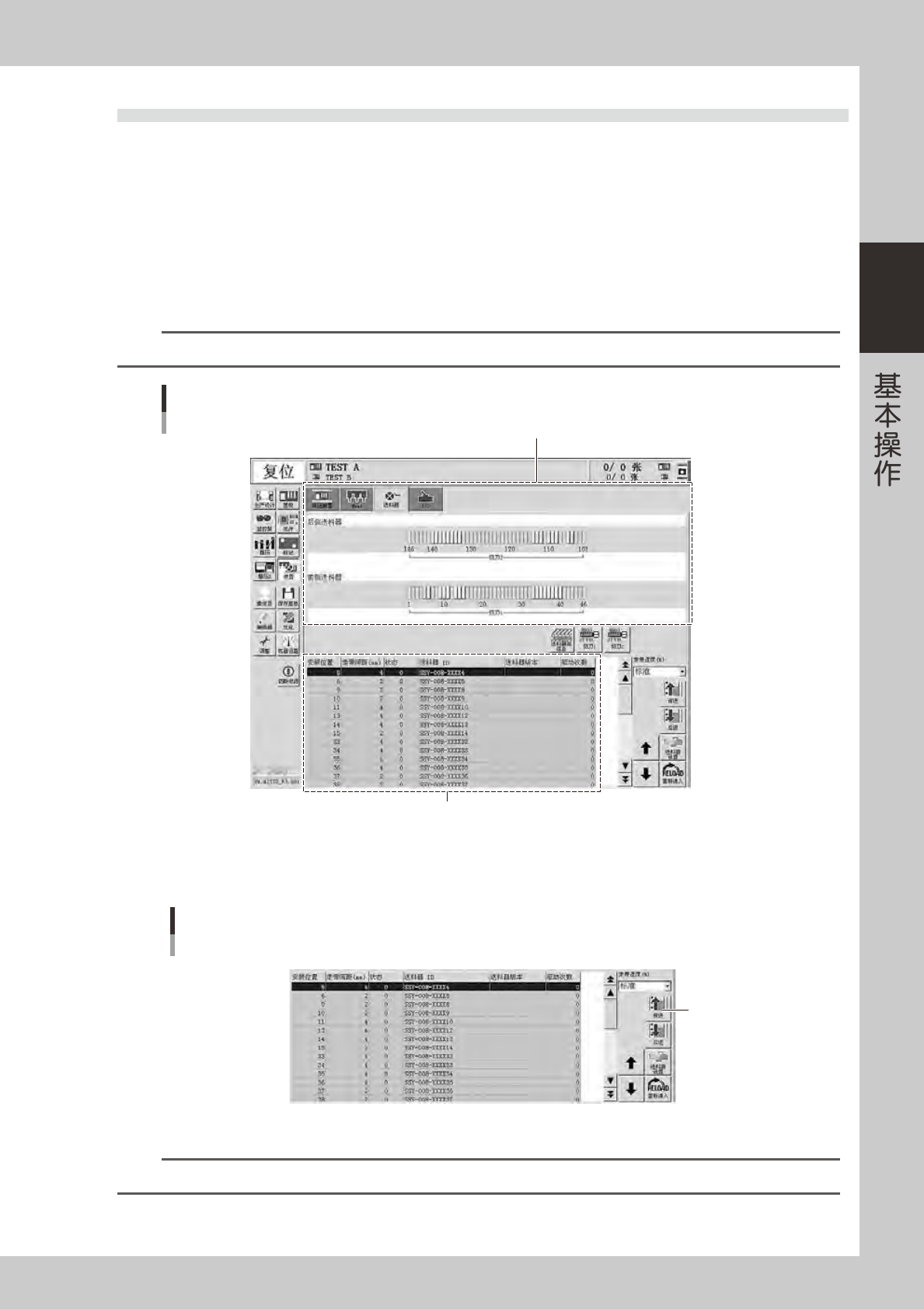

5.3 动作确认
将送料器或托盘安装在贴片机后，必须确认运行动作是否正常。
■ 一次性换料车 ( 送料器 )
1
打开送料器画面。
按 [ 装置 ] 按钮选择“送料器”选项卡，打开送料器画面。
2
选择送料器。
选择需要确认运行动作的送料器。
参考
可从送料器安装示意图或送料器列表中选择。
送料器画面
选择送料器
送料器列表
送料器安装示意图
26226-N9-00
3
确认运行动作。
按画面右下方的 [ 传送 ] 按钮，确认料带是否被准确传送。
送料器画面
确认运行动作
[传送]按钮
26227-N9-00
n
要点
安装了 4mm 间距以上的送料器时，务必确认元件的前端和位置。
2-62
2

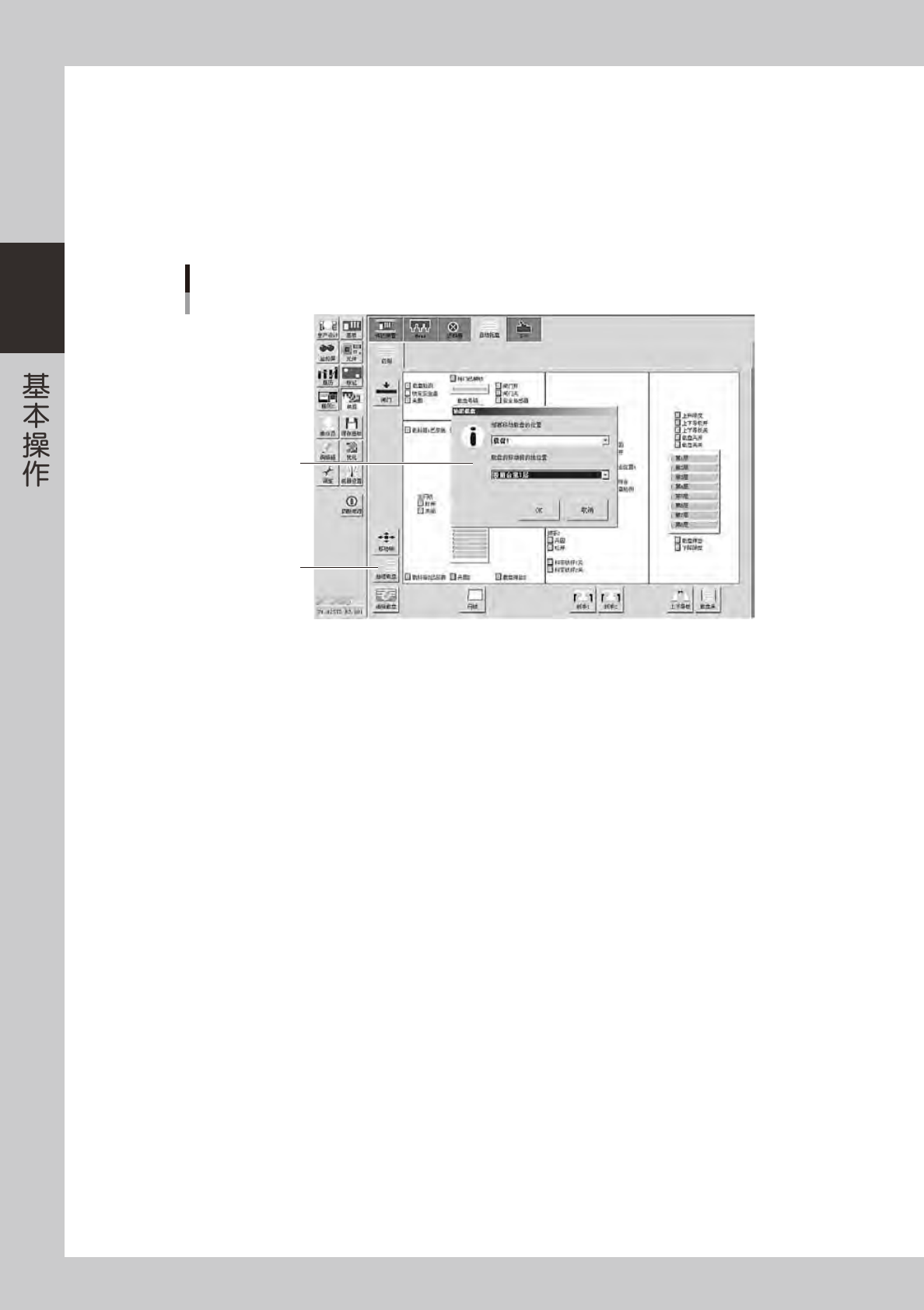

■ 料车式托盘供料装置 (cATS)
1
打开“自动托盘”画面。
按 [ 装置 ] 按钮，选择“自动托盘”选项卡，打开 cATS 的操作画面。
2
抽出载盘进行确认。
按 [ 抽退载盘 ] 按钮，将载盘移至任意位置，确认可以正常抽出与退回载盘。
抽退载盘画面
抽退载盘对话框
[抽退载盘]按钮
26230-N9-00
