3-12 3 1.2.2 开始运行时 如果在本功能为启用状态下开始运行， 会显示 1 次确认提示。如果没有问题， 可以按 [OK] 按钮， 继续开始自动运行。 跳过拼板的确认提示 26309-N9-00
3-11
3
1.2.1 拼板的选择
勾选需要跳过的拼板的选择框 ( 直接点击选择框或选择拼板后按 [ 选择 ] 按钮 )。选择完后，按 [OK] 按钮关闭对话框。
此时，生产设计画面的 [ 跳过拼板 ] 按钮变为按下状态。
[选择]按钮
选择需要跳过的拼板
勾选需要跳过的拼板
26307-N9-00
被设置为跳过的拼板数据，可以在“基板”画面的“贴装”参数选项卡画面中确认。对象行显示为“Skip”，在此
画面无法进行编辑。需要确认跳过的数据是属于哪个拼板时，参照“原拼板号码”栏。
此数据所属的拼板号码
拼板的确认
显示为Skip
26308-N9-00
3-12
3

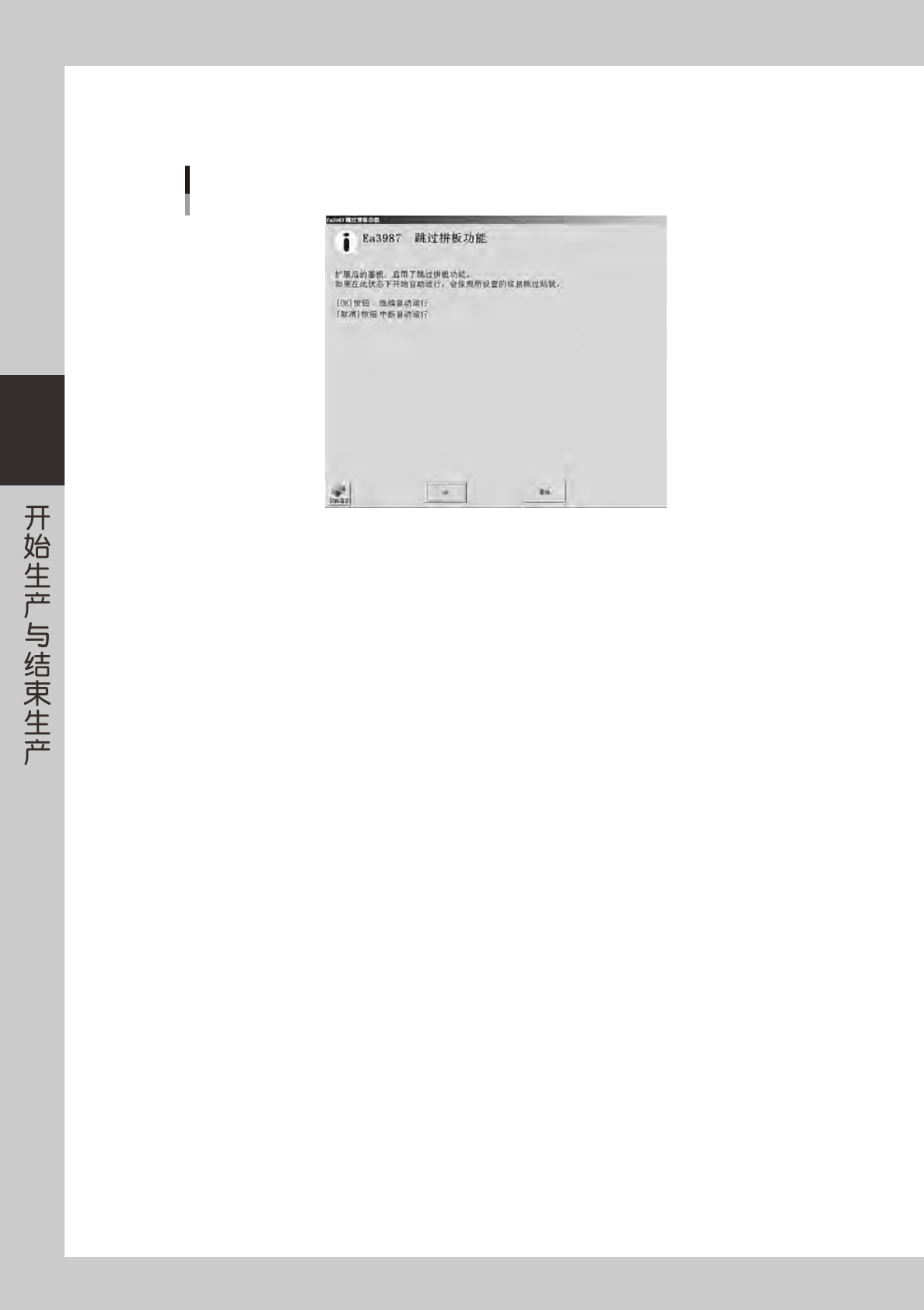

1.2.2 开始运行时
如果在本功能为启用状态下开始运行，会显示 1 次确认提示。如果没有问题，可以按 [OK] 按钮，继续开始自动运行。
跳过拼板的确认提示
26309-N9-00
3-13
3
2.结束生产，关闭电源
本章节，介绍结束基板生产的方法。
1
停止机器的运行。
停止机器运行的方法有下列 4 种。
e
1. [EMERGENCY STOP] ( 紧急停机 ) 按钮 ( 操作面板 )
发生紧急意外情况时使用，一般情况下不要使用。
2. [STOP] 按钮 ( 操作面板 )
停止机器的运行，按 [START] 按钮可以恢复运行。
3. [ 作业后停机 ] 按钮 ( 操作画面 )
完成当前基板的贴装之后，停止运行。
4. [ 传出后停机 ] 按钮 ( 操作画面 )
完成当前传送装置内的基板的贴装之后停止生产时使用。
传送装置内的所有基板都将完成贴装并被传出，从上游机也不再传入新的基板。
c
注意
自动运行过程中，除非紧急情况或发生意外，不要轻易按紧急停机按钮。
2
使运行复位。
按操作面板的 [RESET] 按钮，返回准备生产基板的状态。
3
按 [ 切断电源 ] 按钮。
按左侧按钮区的 [ 切断电源 ] 按钮。
[切断电源]按钮
[切断电源]按钮
26310-N9-00
