1-23 1 4. 供料部 本贴片机，通过一次性换料车使用带式送料器供给元件，或通过 cATS 料车供给盘装元件。使用带式送料器时， 根据机器的设置，可以实现不停机更换送料器。 ■ 不停机更换送料器 ZS 电动送料器，根据机器的设置可在不停机的状态下更换送料器。与 SS 电动送料器同时使用时，也可以插入或 拔下 ZS 电动送料器。 “ZSF 不停机补充元件” * 的设置为“使用”时 “ZSF 不停机补充元件” * 的设置为“不…
1-22
1
4

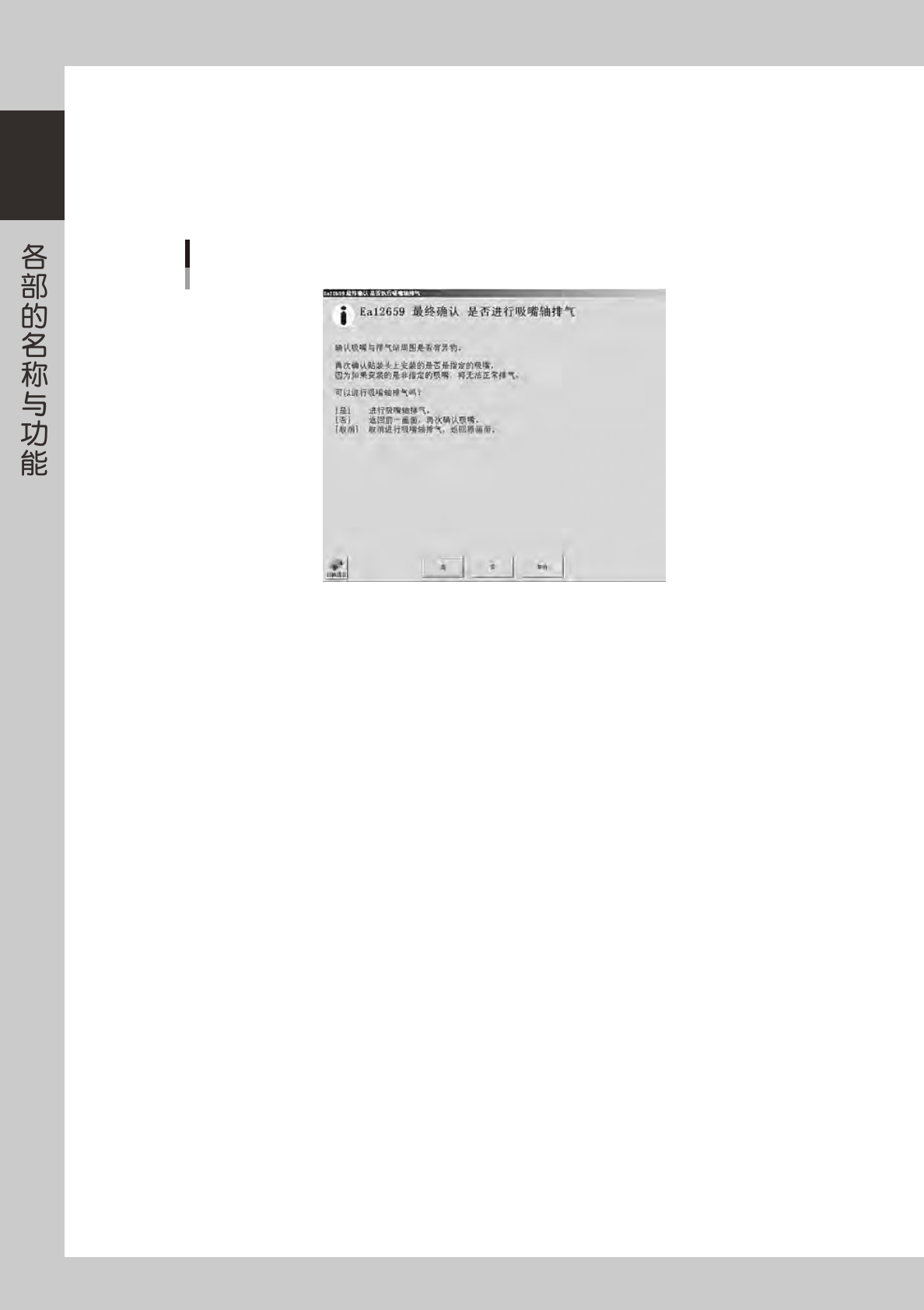

进行最终确认。
显示“最终确认 是否进行吸嘴轴排气”的对话框之后，选择接下来的操作。
[ 是 ] 按钮 ：进行吸嘴轴排气。
[ 否 ] 按钮 ：返回“选择吸嘴”画面。
[ 取消 ] 按钮 ：取消进行吸嘴轴排气，返回 [ 装置 ] -“Head”画面。
“最终确认 是否进行吸嘴轴排气”对话框
26105-N9-00
■ 安全检查功能
排气清洁吸嘴轴的功能中，还附带下列安全检查功能。
· 排气清洁吸嘴轴被中断警告
进行排气清洁吸嘴轴的过程中，如果因紧急停机或联锁等原因迫使机器停机，贴装头会立即上升，这时如果还继续排气，
可能会导致吸嘴脱落。
因此，进行排气清洁吸嘴轴的过程中，如果停止了机器的运行，会显示“确认吸嘴”的对话框。
· 检查吸嘴是否被搁置
排气清洁吸嘴轴功能是通过高压排气进行清洁，因此清洁过程中一旦停止运行，吸嘴可能会从贴装头脱落。如果吸嘴从贴装
头脱落，机器任其置于排气站继续自动运行，脱落的吸嘴可能会与其它贴装头、多重精度校正装置发生碰撞，影响运行。
因此，本贴片机采用真空泵流量传感器检查吸嘴是否被搁置。排气清洁吸嘴轴结束之后，在 Z 轴上升完成时，进行检查。
如果检查到吸嘴被搁置，则会显示错误警告，并使所有轴停止运行。
1-23
1

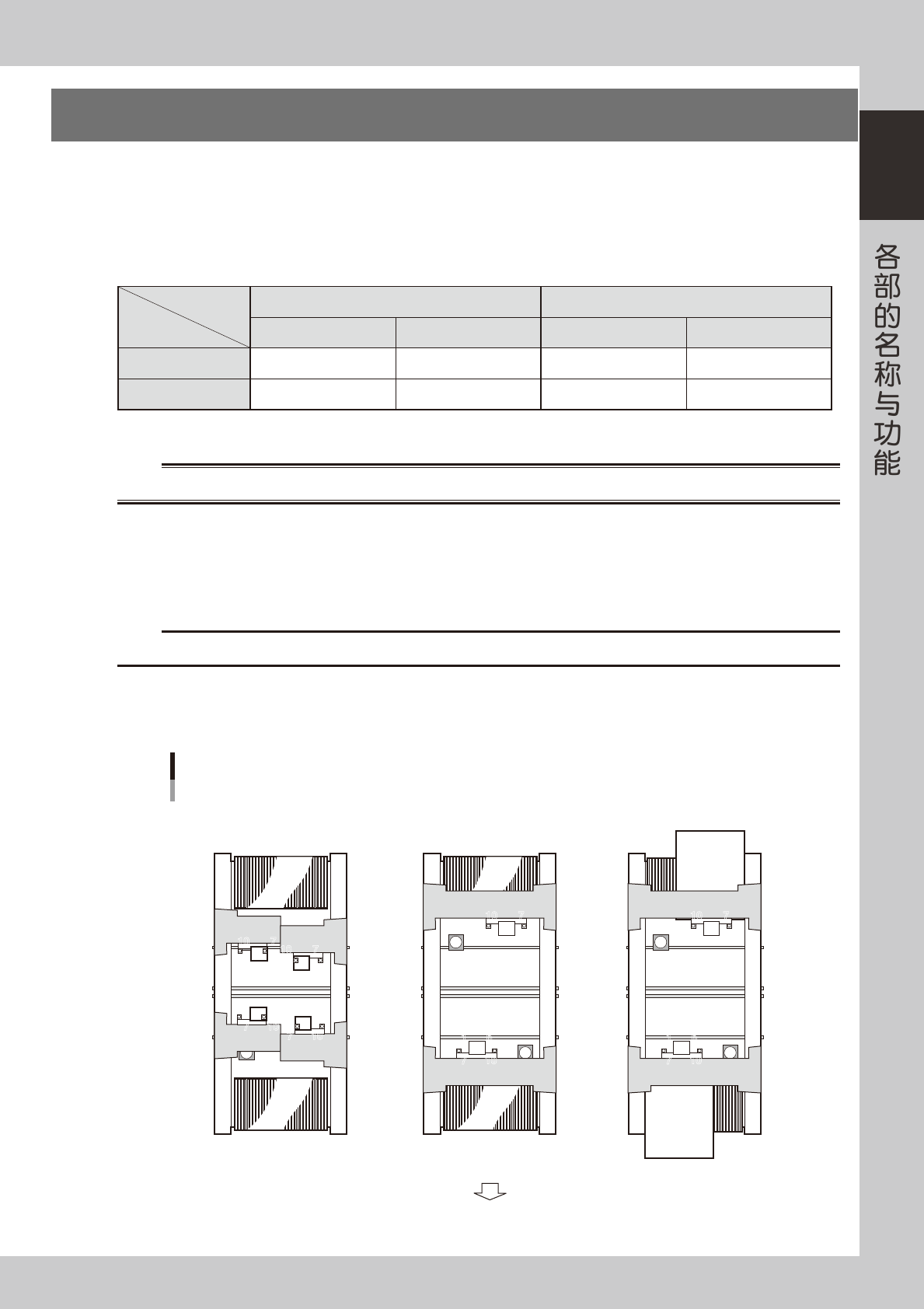

4.供料部
本贴片机，通过一次性换料车使用带式送料器供给元件，或通过 cATS 料车供给盘装元件。使用带式送料器时，
根据机器的设置，可以实现不停机更换送料器。
■ 不停机更换送料器
ZS 电动送料器，根据机器的设置可在不停机的状态下更换送料器。与 SS 电动送料器同时使用时，也可以插入或
拔下 ZS 电动送料器。
“ZSF 不停机补充元件”
*
的设置为“使用”时 “ZSF 不停机补充元件”
*
的设置为“不使用”时
正在使用的送料器 未使用的送料器 正在使用的送料器 未使用的送料器
该轨道侧为运行状态时 不可插拔 可以插拔 不可插拔 不可插拔
该轨道侧为停机状态时 可以插拔 可以插拔 可以插拔 可以插拔
*
“ZSF 不停机补充元件”，在 [ 机器设置 ]-“设置”-“机器信息”-“工厂设置”画面设置。
w
警告
在运行过程中拔出 ZS 电动送料器之后会出现空位，非常危险，请勿将手伸入。
■ 关于 SS 电动送料器的使用
本贴片机，除了使用 ZS 电动送料器外还可以使用 SS 电动送料器。但，SS 电动送料器必须在停机状态下插拔送料
器，因此无法使用不停机更换送料器功能。
c
注意
拔送料器时，必须完全拔出并剪断之后再插入。若拔到一半就插入，载带会隆起，可能会干扰贴装头。
■ 供料方式
146
101
1
1
1 46
10
10
7
6
6
1
10
7
7
1
10
6
7
6
146
101
1 46
1
10 7
6
1
10
6
7
146
135
cATS
cATS
35
46
1
10 7
6
1
10
6
7
机器构成
以MU贴装头为例
贴片机正面
4 梁机型 ( 一次性换料车 )
2 梁机型 ( 一次性换料车 ) 2 梁机型 (cATS 料车 )
25119-N9-00
1-24
1
■ 各贴装头与安装号码
由于贴装头部的形状和 X 轴可动范围的关系以及工作台的位置，各贴装头都有无法使用的送料器。贴片机各贴装头可以使用
的送料器安装号码，如下表所示。
MU 贴装头 供料方式 贴装头
安装号码
A
工作台
B
工作台
C
工作台
D
工作台
4
梁
46
连料车
1 25
〜
44 101
〜
116 1
〜
16 125
〜
144
2 26
〜
45 101
〜
117 1
〜
17 126
〜
145
3 27
〜
46 101
〜
118 1
〜
18 127
〜
146
4 29
〜
46 101
〜
120 1
〜
20 129
〜
146
5 30
〜
46 102
〜
121 2
〜
21 130
〜
146
6 31
〜
46 103
〜
122 3
〜
22 131
〜
146
7 26
〜
45 101
〜
116 1
〜
16 126
〜
145
8 27
〜
46 101
〜
117 1
〜
17 127
〜
146
9 30
〜
46 101
〜
120 1
〜
20 130
〜
146
10 31
〜
46 102
〜
121 2
〜
21 131
〜
146
2
梁
46
连料车
1 1
〜
44 101
〜
144
2 1
〜
45 101
〜
145
3 1
〜
46 101
〜
146
4 1
〜
46 101
〜
146
5 2
〜
46 102
〜
146
6 3
〜
46 103
〜
146
7 1
〜
45 101
〜
145
8 1
〜
46 101
〜
146
9 1
〜
46 101
〜
146
10 2
〜
46 102
〜
146
2
梁
cATS
料车
1 35
〜
44 135
〜
144
2 35
〜
45 135
〜
145
3 35
〜
46 135
〜
146
4 35
〜
46 135
〜
146
5 35
〜
46 135
〜
146
6 35
〜
46 135
〜
146
7 35
〜
45 135
〜
145
8 35
〜
46 135
〜
146
9 35
〜
46 135
〜
146
10 35
〜
46 135
〜
146
RS 贴装头 供料方式 转塔
安装号码
A
工作台
B
工作台
C
工作台
D
工作台
4
梁
46
连料车
1 27
〜
46 101
〜
120 1
〜
20 127
〜
146
FL 贴装头 供料方式 贴装头
安装号码
A
工作台
B
工作台
C
工作台
D
工作台
2
梁
46
连料车
1 1
〜
45 101
〜
145
2 2
〜
46 102
〜
146
2
梁
cATS
料车
1 35
〜
45 135
〜
145
2 35
〜
46 135
〜
146
