2-52
2

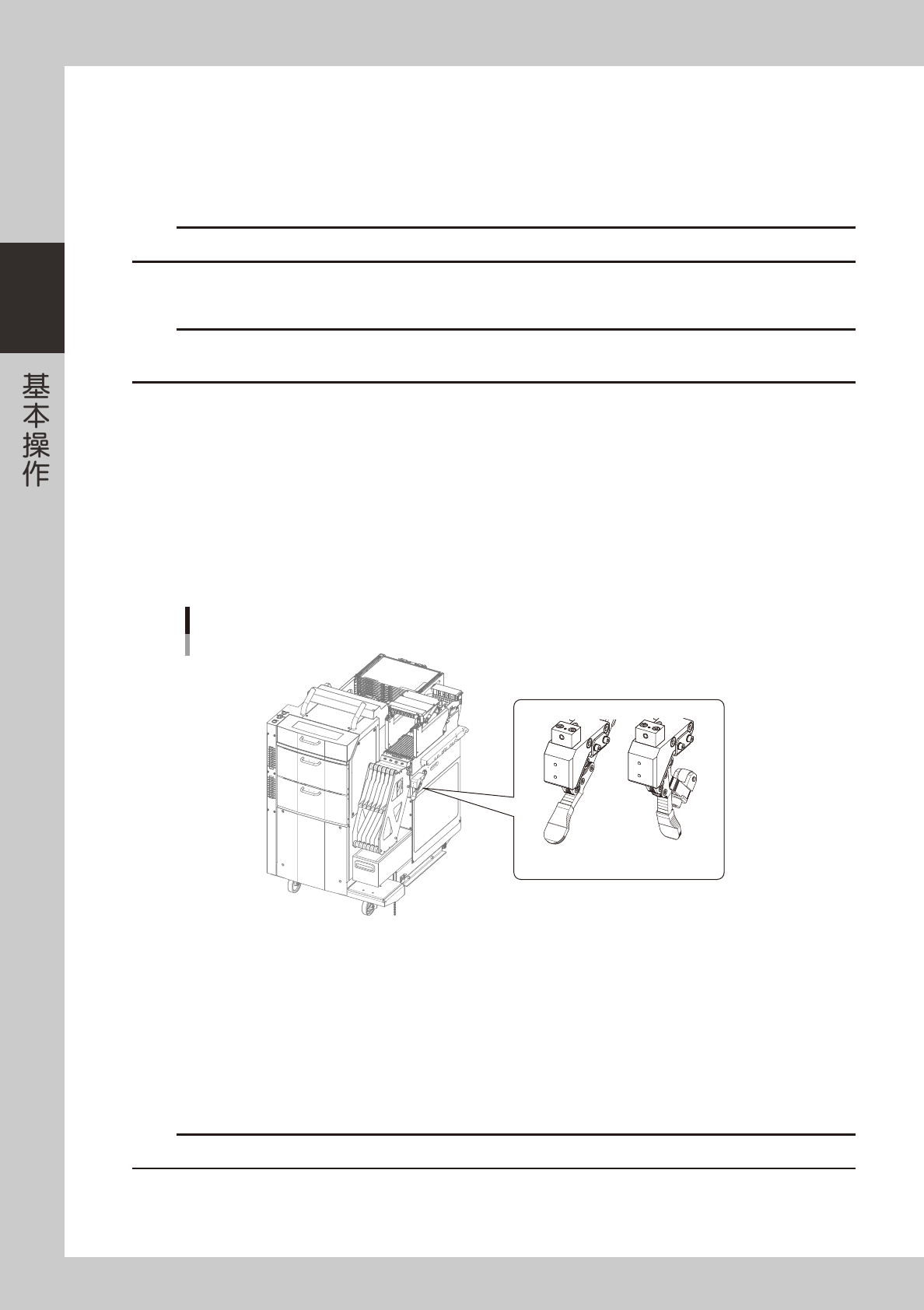

4.3.2 cATS 料车 ( 载料箱或载盘 )
下面，介绍安装 cATS 料车的载料箱或载盘的操作步骤。
■ 在运行中的贴片机上安装时
请参阅本章前述“4.2.3在运行中更换载料箱或载盘”的内容。
c
注意
在贴片机运行过程中也可以打开 cATS 料车柜门更换载料箱或载盘。但，如果载料箱内的载盘 ( 元件 ) 正在使用时，无法打开柜门。
■ 将 cATS 料车从贴片机上卸下之后，再安装时
c
注意
将 cATS 料车安装在贴片机上或从贴片机上卸下时，请务必先取出装有元件的载盘 ( 或载料箱 )。否则，装卸料车时的振动，会导
致托盘内的元件散乱，或损伤 cATS 料车与贴片机的连接部。
e
1
按紧急停机按钮。
按下贴片机的紧急停机按钮，使贴片机停止运行。
2
将料车夹固开关旋至 OFF。
将操作面板上的料车夹固开关旋至 OFF，并确认指示器已由闪烁变为熄灯。
3
松开 cATS 料车的锁杆。
将料车两侧的锁杆向下按压，解除 cATS 料车的锁定状态。
料车锁杆
锁定状态 松开状态
25223-N9-00
4
从贴片机上卸下 cATS 料车。
5
将载料箱或载盘装入 cATS 料车。
安装方法，请参阅本章前述“4.2.3 在运行中更换载料箱或载盘”的内容。
6
将 cATS 料车安装在贴片机上。
按照 Step2 〜 Step4 的相反步骤将 cATS 料车安装在贴片机上。
c
注意
插入 cATS 料车之前，请务必确认料车锁杆为松开状态。
2-53
2

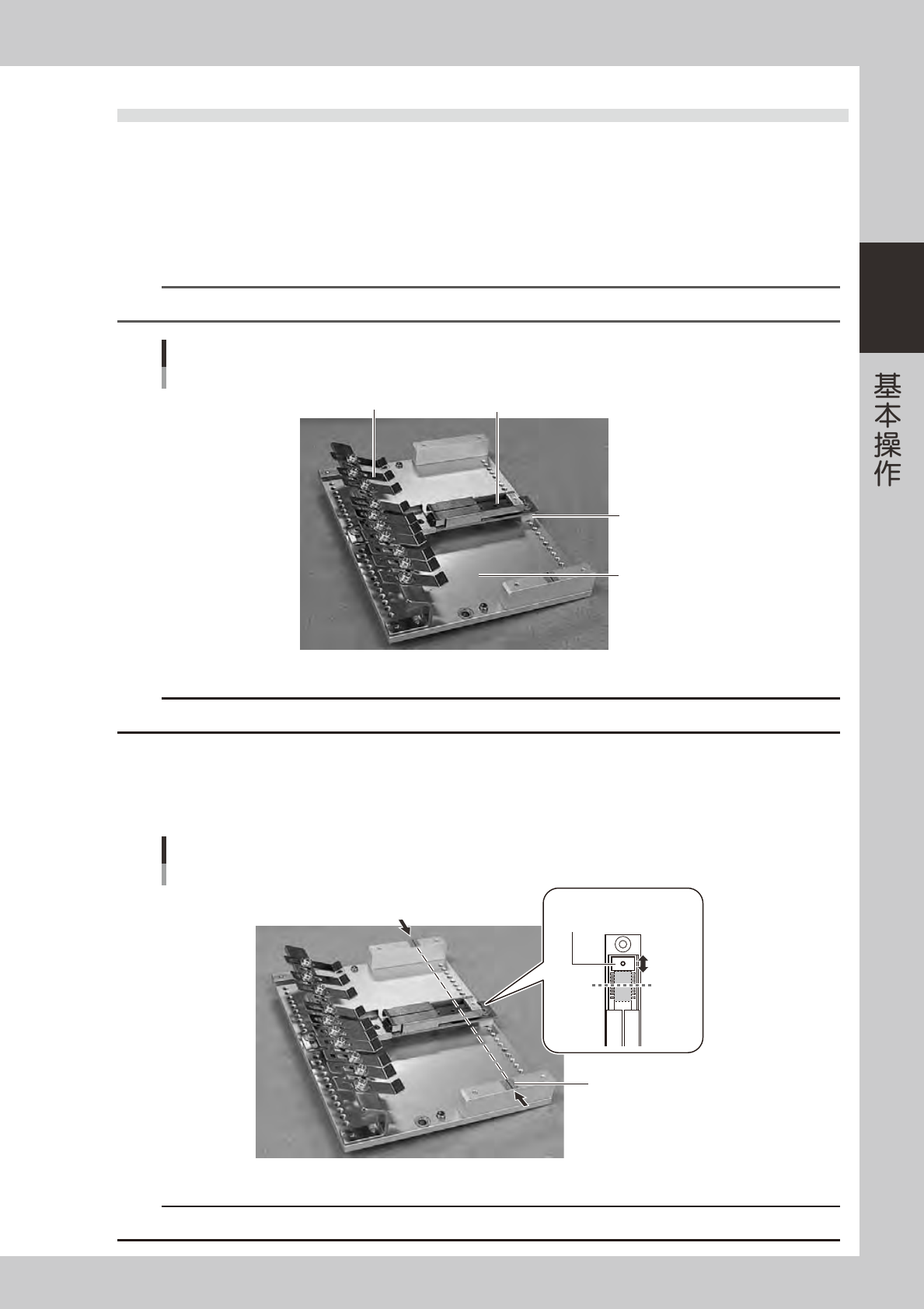

4.4 宽幅多杆式送料器
4.4.1 传料轨与料杆的安装
1
将传料轨安装在安装板上。
将与料杆宽度一致的传料轨安装在安装板上，并用螺钉固定。
如果传料轨的高度低于安装板的高度，必须使用附带的垫块垫在传料轨与安装板之间，使吸附高度一致。
n
要点
有关吸附高度与料杆高度的详细内容，请参阅《SS FEEDER 用户操作手册》。
传料轨的安装
安装板
垫块
传料轨
料杆压板
25231-N9-00
c
注意
传料轨务必使用 YAMAHA 原装的产品。如果不使用原装传料轨，可能会导致与贴装头发生碰撞等严重故障。
2
调节挡板的位置。
如下图所示，连线的位置为元件的吸附点。
拧松传料轨背面的螺钉，调节挡板的位置，使元件的中心对准吸附点。
吸附点
吸附点
线
挡板
吸附点
25232-N9-00
c
注意
元件必须使用长度在 36mm 以下的元件。超过 36mm 的元件，送料器即使运行，元件也不会被传送。
2-54
2
3
将安装板安装在宽幅多杆式送料器机体上。
将安装板的定位销插入底板，用 2 根安装板固定螺钉进行固定。
安装板的安装
安装板
定位销
安装板
固定螺钉
安装板
固定螺钉
底板
送料器机体
25233-N9-00
4
取下料杆的胶塞。
杆装元件的料杆两端都有胶塞，是为防止料杆内的电子元件掉落用的。使用时取出。
c
注意
安装时注意不要使元件从料杆中掉落。
5
将料杆插入传料轨。
如下图所示，将料杆穿过料杆压板下方插入传料轨。
c
注意
注意电子元件的传送方向和正反面。
料杆的插入
料杆压板A
料杆
传料轨
25234-N9-00
