2-46
2
4.2.2 将载盘装入载料箱
1
将载料箱放置在水平位置。
2
打开载盘挡板。
边按压锁杆，边向下拉开载盘挡板。
载盘挡板
锁杆
载盘挡板
25226-N9-00
3
插入载盘。
确认载盘的朝向与准备插入的位置 ( 层 ) 之后，插入载盘直至轻微碰触到里侧 ( 更换载盘时，需先将用完
的载盘从载料箱抽出后再插入新的载盘 )。
载盘的插入
载盘号码
载料箱装载柜柜门侧
插入方向
25227-N9-00
4
将需要的载盘全部插入正确的载料箱层。
n
要点
将载盘插入在 [ 元件 ] -“托盘”画面设置的“起始载盘号码”〜“结束载盘号码”的层中。
5
关闭载盘挡板。
2-47
2
4.2.3 在运行中更换载料箱或载盘
cATS 料车，在贴片机运行过程中也可以更换当前没有使用的载料箱或载料箱中的载盘。
下面，介绍更换载料箱与载盘的方法。
■ 更换载料箱时
1
选择载料箱。
将柜门开关旋至“MAGAZINE 1”或“MAGAZINE 2”，选择载料箱。
DOOR LOCK 指示器熄灯之后，柜门的锁定状态被解除。
c
注意
在自动运行过程中，如果选择当前正在使用的载盘所在的载料箱，贴片机会报错停机。

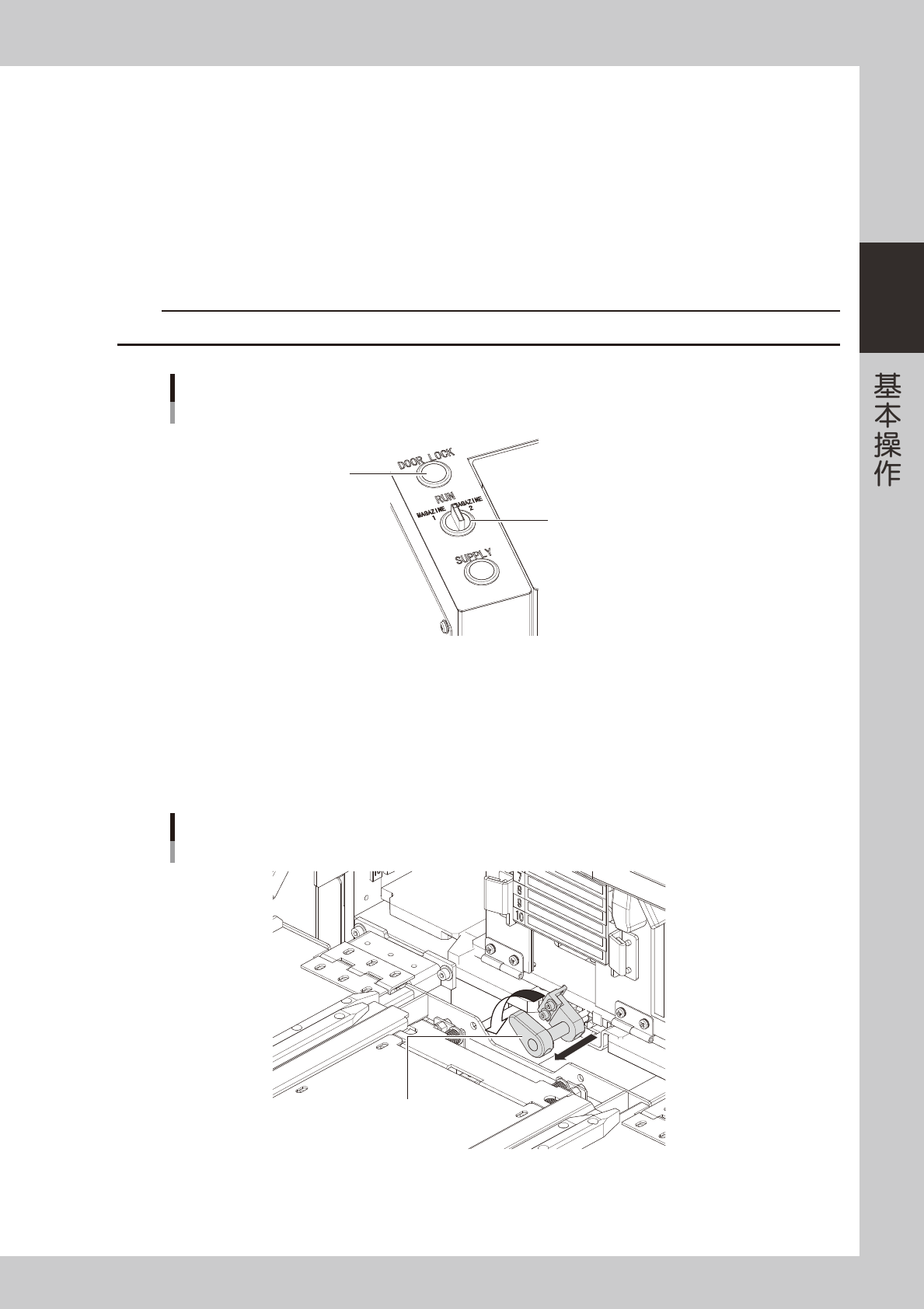

柜门开关
DOOR LOCK指示器
柜门开关
25228-N9-00
2
打开柜门。
将柜门把手向自己一侧拉开，打开柜门。
3
解除载料箱固定夹的锁定状态。
拉住固定夹并向左旋转 90 度解除载料箱的锁定状态之后，固定固定夹。
载料箱固定夹
载料箱固定夹
25229-N9-00
2-48
2
4
拉出载料箱。
1. 先向里按内侧导轨板 ( 下图所示部位 )，使内侧导轨板的锁定状态被解除之后再向外拉出内侧导轨板。
2. 双手把住载料箱把手，将载料箱笔直拉出。
c
注意
拉出载料箱之前，请务必先拉出内侧导轨板以便加长导轨。否则，拉出载料箱时，载料箱可能会跌落。

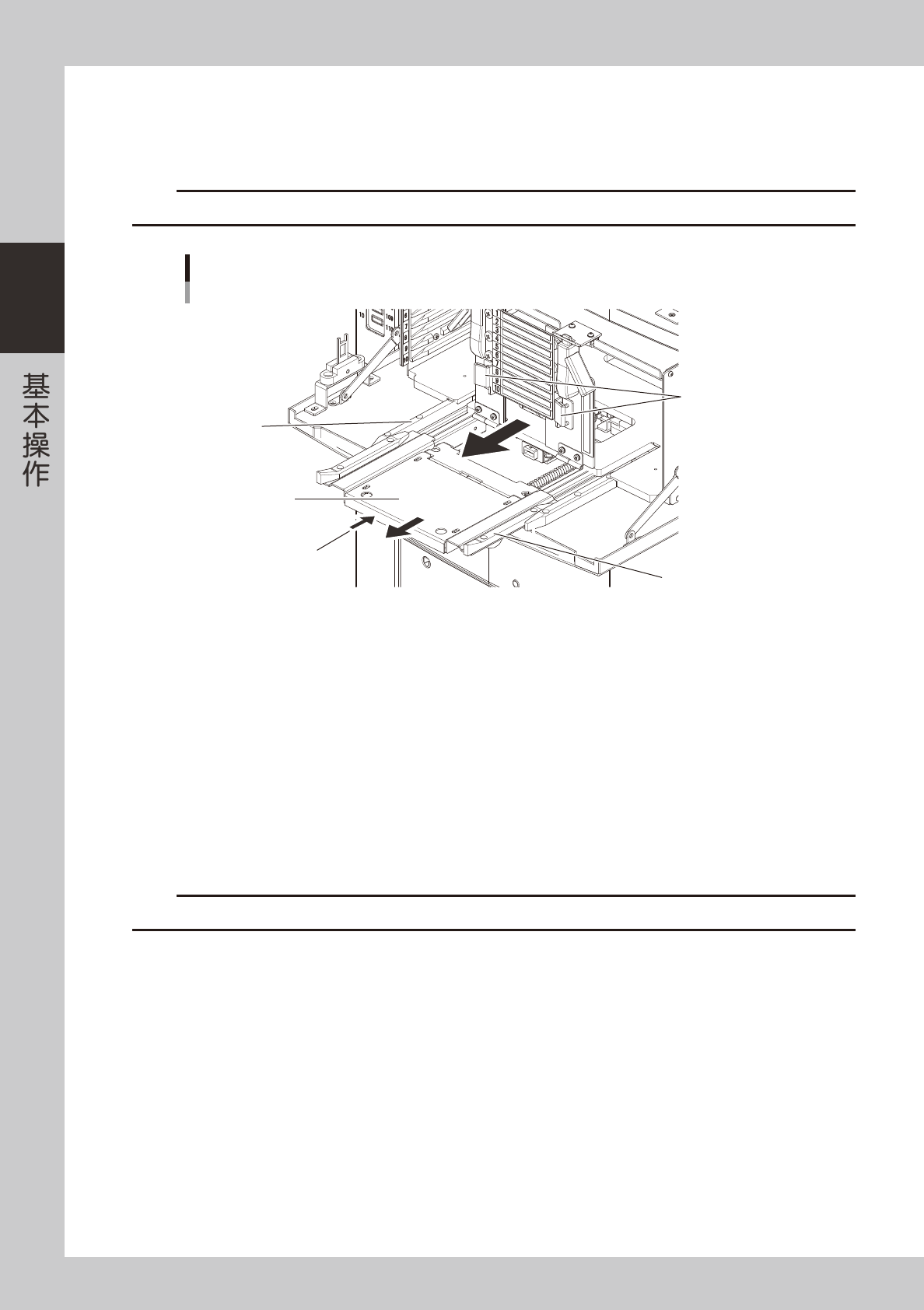

拉出载料箱
载料箱把手
外侧导轨
按此处，内侧导轨板的
锁定状态会被解除。
内侧导轨
内侧导轨板
25230-N9-00
5
插入新的载料箱。
1. 将载料箱底部的导槽对准内侧导轨插入，直至轻抵装载柜的里侧。
2. 将内侧导轨推回原位。
6
固定载料箱。
拉住载料箱固定夹向右旋转，固定载料箱。
7
关闭柜门。
8
将柜门开关旋回“RUN”。
柜门被锁定，“DOOR LOCK”指示器亮灯。
c
注意
在自动运行过程中更换载料箱或载盘时，若出现命令要求更换当前正在使用的载盘时，贴片机会报错停机。
■ 只更换载盘时
1
打开柜门。
按照与本章前述“■ 更换载料箱时”的 Step1 〜 Step2 的相同步骤，打开柜门。
2
更换载盘。
按照与本章前述“4.2.2 将载盘装入载料箱”的相同步骤，更换载盘。
