3-29 3 ■ 观察状态 观察状态是指，通过单击 [ 个别选择 ] 按钮或 [ 全部选择 ] 按钮，使机器记忆即时的吸料率，此后的吸料率无论是得到了改善 还是进一步恶化，都通过颜色的变化告知。 因此，对吸料率异常的元件只要记忆 ( 观察状态 ) 当时的吸料率，当排除了异常原因，重新开始运行之后，如果吸料率得到 了改善，显示行将由粉红变为黄色。 如果吸料率变得更低，显示行则由粉红变为红色，表示吸料率没有得到改善。 显示颜色随…
3-28
3
· 吸料率 (%)
显示各元件的吸料率。吸料率的计算公式 ：1-([ 出错次数 ]÷[ 消耗数 ]) ＝吸料率
‧
送料器 MACS
显示送料器 MACS 的状态，即料带位置自动示教的结果。
‧
偏移量 X、Y(mm)
显示送料器 MACS 的校正量。
“各 Head 信息”选项卡画面
监控屏：吸料率警告
各Head信息
26321-N9-00
· 工作台
显示对象的工作台。
· Head No.
显示使用的贴装头的号码。
· Head 类型
显示使用的贴装头的类型。
‧
吸嘴类型
显示使用的吸嘴类型。
· 吸料率 (%)
显示各贴装头的吸料率。吸料率的计算公式 ：1-([ 出错次数 ]÷[ 消耗数 ])= 吸料率
‧
吸嘴 MACS
显示吸嘴 MACS 的状态，即吸嘴被校正的结果。
‧
中心 X、Y(mm)、偏移量 X、Y(mm)
显示吸嘴 MACS 的校正量。
· [ 个别选择 ] 按钮
从吸料率异常的元件 ( 显示为红色的行 ) 中，选择任意的元件 ( 行 ) 并按该按钮，该元件变为观察状态。
· [ 全部选择 ] 按钮
按该按钮，所有吸料率异常的元件 ( 显示为红色的行 ) 全部都变为观察状态。
3-29
3
■ 观察状态
观察状态是指，通过单击 [ 个别选择 ] 按钮或 [ 全部选择 ] 按钮，使机器记忆即时的吸料率，此后的吸料率无论是得到了改善
还是进一步恶化，都通过颜色的变化告知。
因此，对吸料率异常的元件只要记忆 ( 观察状态 ) 当时的吸料率，当排除了异常原因，重新开始运行之后，如果吸料率得到
了改善，显示行将由粉红变为黄色。
如果吸料率变得更低，显示行则由粉红变为红色，表示吸料率没有得到改善。

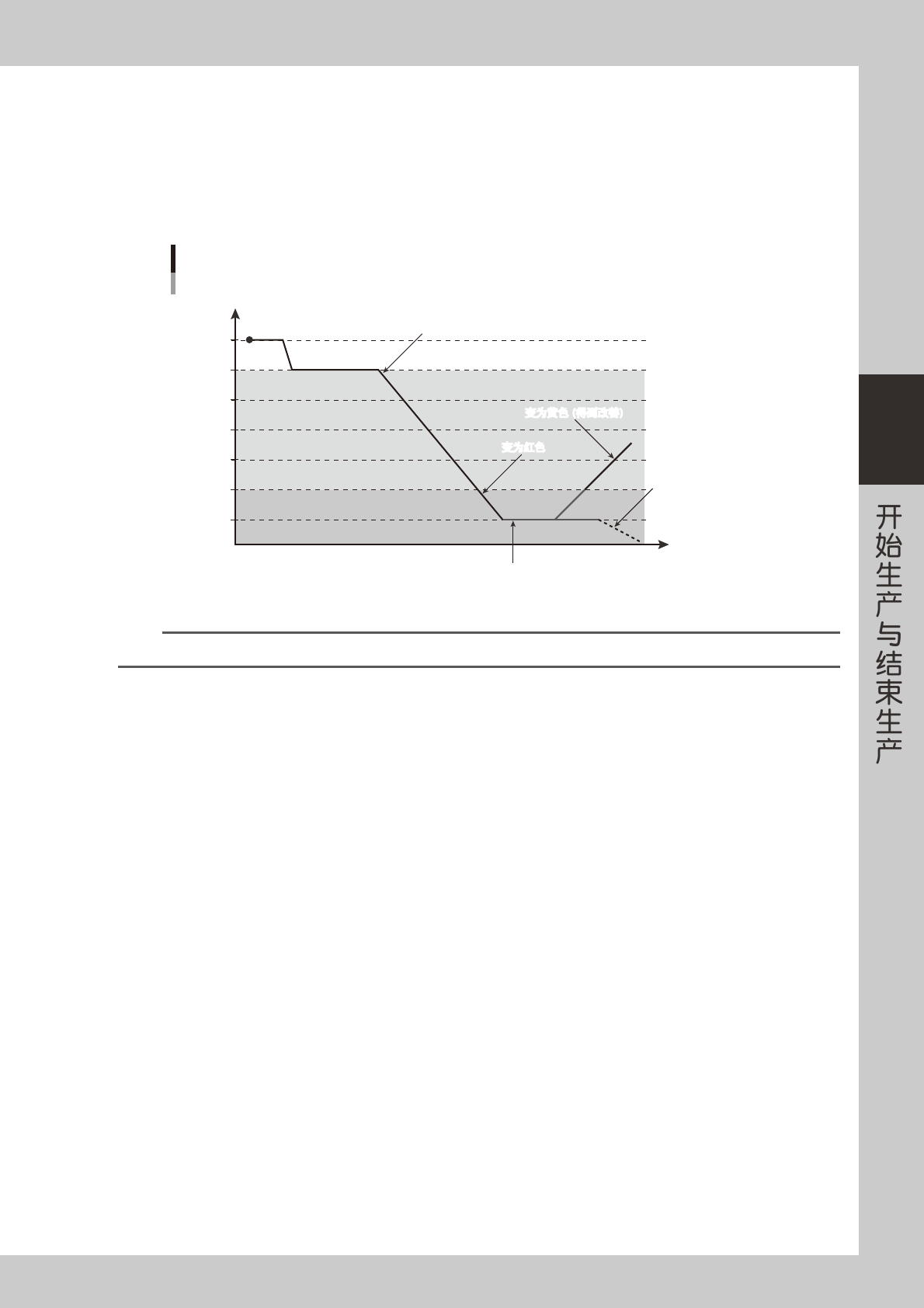

显示颜色随吸料率的变化而变化，如下图所示。下图，是以注意 ( 黄色 )=99.00%、警告 ( 红色 )=95.00% 为例的示意图。
显示颜色随吸料率的变化而变化
100
99
98
97
96
95
94
吸料率%
时间
变为黄色开始 (白色)
变为黄色 (得到改善)
变为红色
变为黄色 (得到改善)
变为红色
变为红色 (恶化)
按下[个别选择]或[全部选择]按钮时，
变为粉红，进入观察状态
25305-N9-00
参考
观察状态的行，记忆即时吸料率，其后，根据吸料率的推移相应变化显示颜色。
3-30
3
3.11 计划任务
“计划任务”画面，显示在 [ 机器设置 ] -“计划规格”中设置的“清洁排气”、“检查吸嘴前端脏污”等各项计划任
务的执行结果。在该画面还可以手动进行“清洁排气”、“检查吸嘴前端脏污”等计划任务并在该画面中显示执行
结果。但，该画面只显示最后 1 次的执行结果。各贴装头所发生的错误与显示过计划任务的执行结果等信息将输
出到 [ 履历 ] -“日志”画面作为记录。重新接通电源或切换了基板程序时，“计划任务”画面的结果数据会被清除。

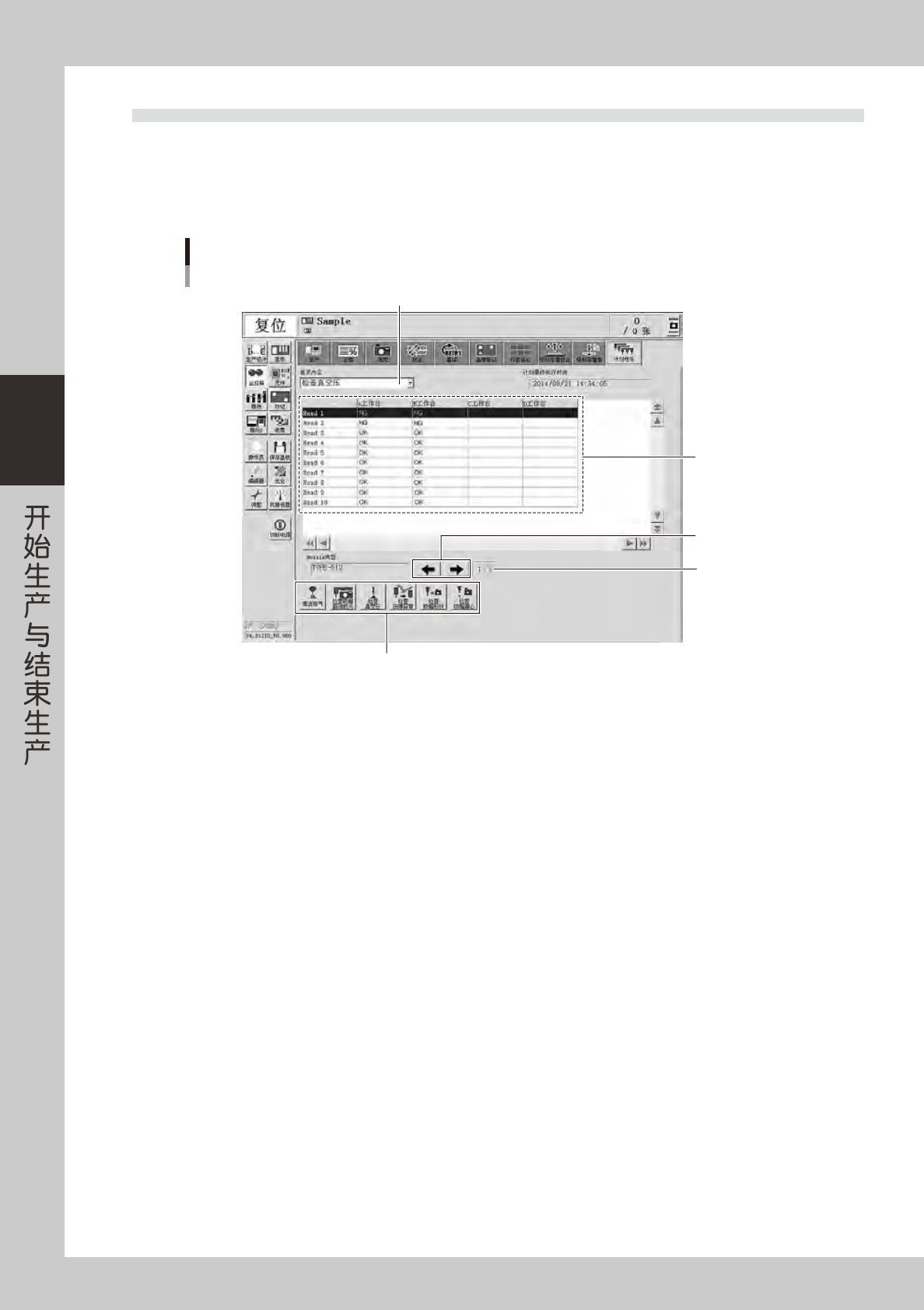

监控屏：计划任务
以装配MU贴装头的4梁机型画面为例
执行结果列表
箭头按钮
手动操作按钮
页数显示框
显示内容
26323-N2-00
‧
显示内容
从下拉框中选择需要查看执行结果的计划任务。
[ 机器设置 ]-“计划规格”画面中设置为“执行检查”并“显示检查结果”的任务才会显示在下拉框中。
‧
计划最终执行时间
显示执行计划任务的最终时间。
‧
执行结果列表
显示计划任务的执行结果。
“OK” ：计划任务正常结束。
“NG” ：计划任务异常结束。
“” ：未执行计划任务。
‧
Nozzle 类型
显示执行了计划任务的吸嘴类型。
‧
箭头按钮
多个吸嘴类型执行了计划任务时，按箭头按钮可以切换显示。
‧
页数显示框
显示当前的页数与总页数。只有 1 页时不显示。
‧
手动操作按钮
用手动按钮，可以手动执行“清洁排气”、“检查吸嘴前端脏污”、“检查真空压”、“检查回弹异常”、“检查吸嘴形状”、
“检查吸嘴偏心”6 项计划任务。
