2-38 2 9 卷绕盖带的松弛部分。 沿箭头方向轻轻拉伸盖带，盖带将自动卷绕。 卷绕盖带的松弛部分 盖带 25212-N9-00 c 注意 ‧ 用手护着盖带，使盖带能笔直卷绕。 ‧ 卷绕盖带直至松弛消失为止。 ‧ 卷绕盖带时，务必小心操作，注意不要使手指被夹入卷料齿轮。
2-37
2
7
固定压料盖。
使载带与链齿轮的齿咬合。
固定压料盖
前端压料扣
链齿轮的齿
载带
盖带
25210-N9-00
c
注意
固定压料盖时，务必边拉紧盖带边固定，注意不要使盖带在压料盖内有松弛。
8
将盖带夹入卷料齿轮。
按压 P/O 杆的图中所示部位，使卷料齿轮让出空隙，将盖带插入该空隙并拉伸一定长度，松开 P/O 杆夹住
盖带。
安装盖带
盖带
P/O杆
压料盖
25211-N9-00
c
注意
确认压料盖与卷料齿轮之间的盖带没有扭曲。
2-38
2
9

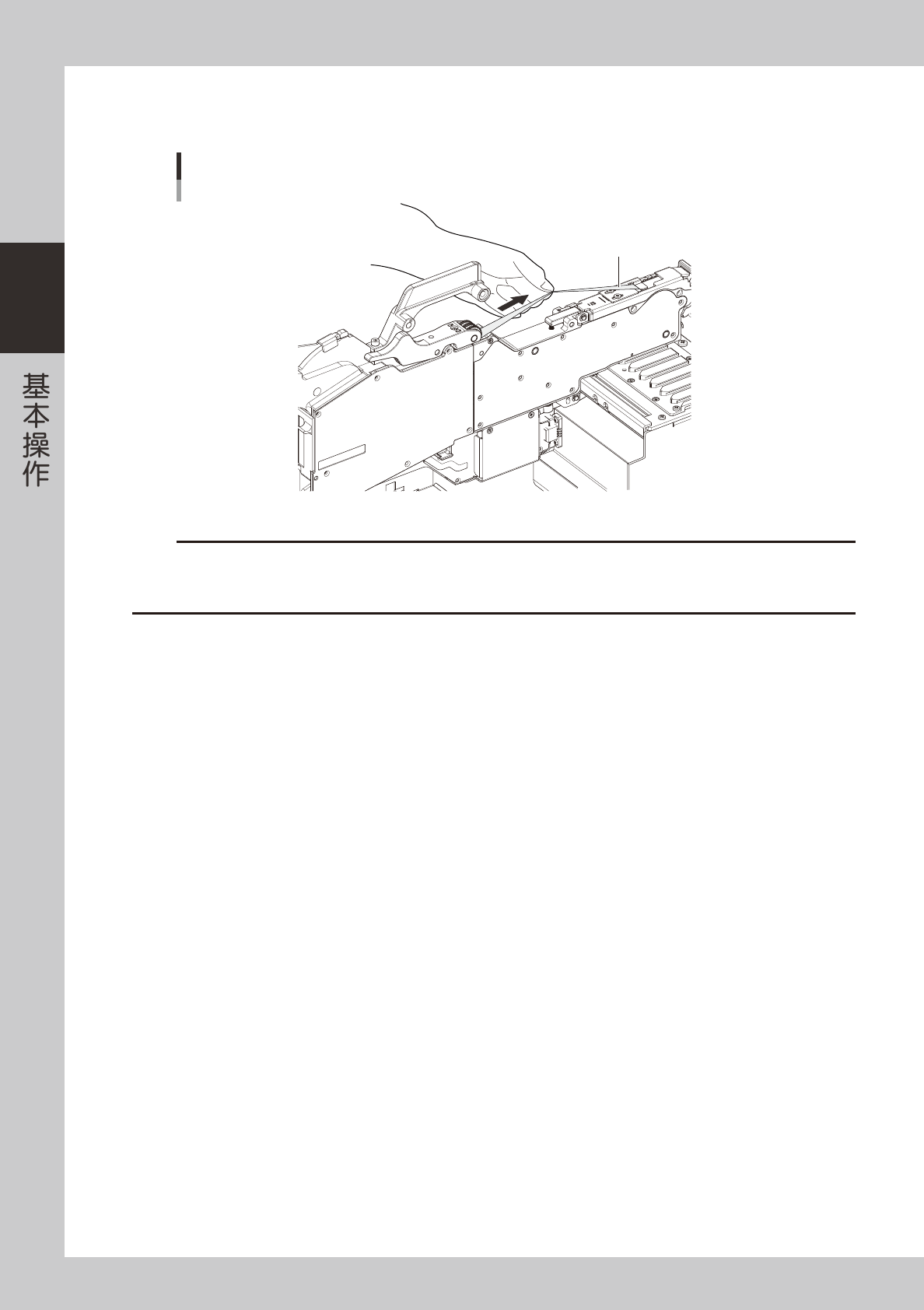

卷绕盖带的松弛部分。
沿箭头方向轻轻拉伸盖带，盖带将自动卷绕。
卷绕盖带的松弛部分
盖带
25212-N9-00
c
注意
‧ 用手护着盖带，使盖带能笔直卷绕。
‧ 卷绕盖带直至松弛消失为止。
‧ 卷绕盖带时，务必小心操作，注意不要使手指被夹入卷料齿轮。
2-39
2
0

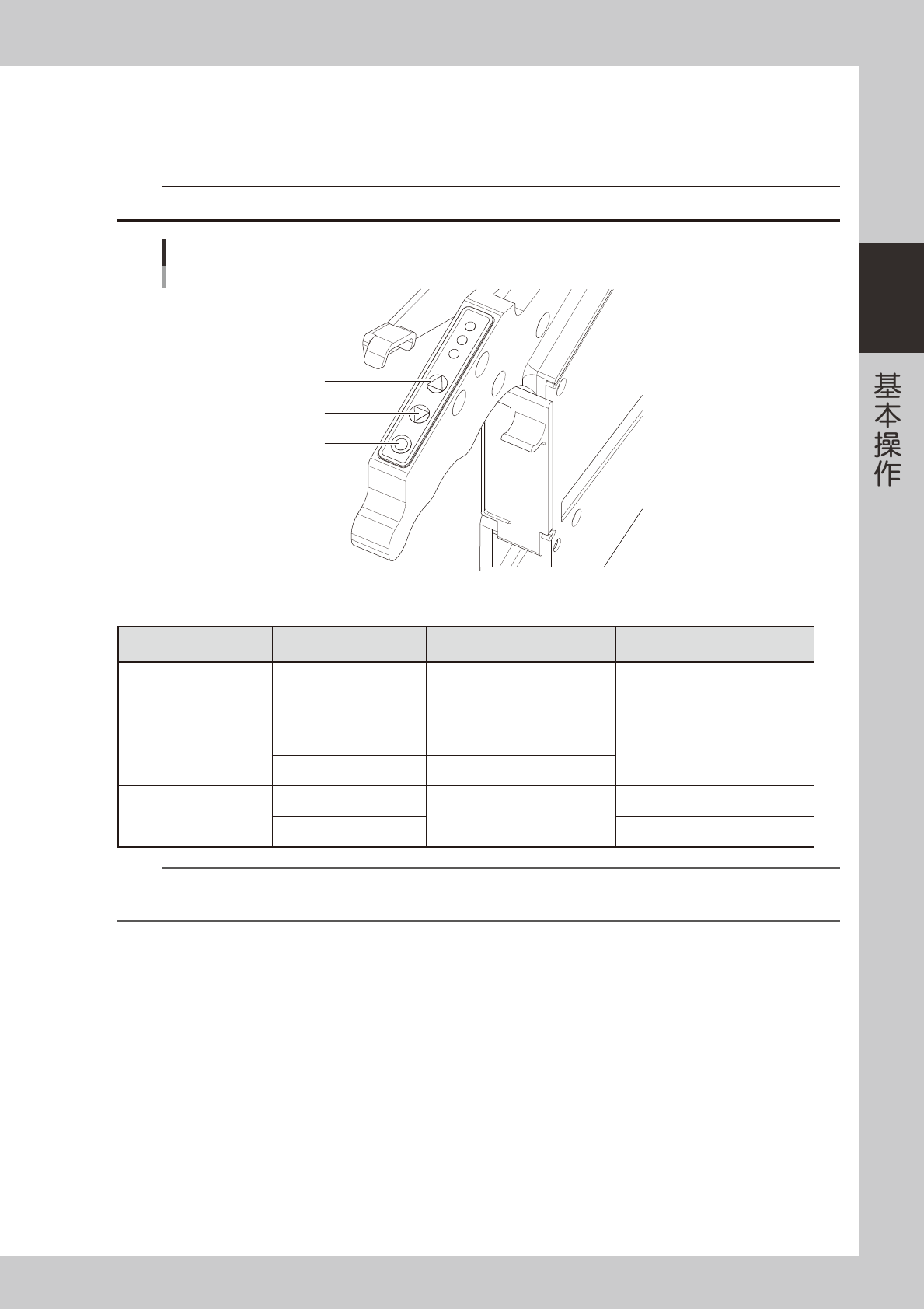

将元件传送到吸附位置。
按送料器机体的 [FEED] 按钮，将元件传送到吸附位置。退回元件时，按送料器机体的 [BACK] 按钮。
每按一次按钮所走的间距，请参照下表。
c
注意
调节吸附位置时，请勿按 [BACK] 按钮。务必按 [FEED] 按钮将料带进到前端之后，再调节吸附位置。
[FEED]按钮、[BACK]按钮、[FUNC]按钮
[FUNC]按钮
[BACK]按钮
[FEED]按钮
25213-N9-00
■ 按钮操作与走带间距
送料器类型 可设置的间距 按 1 次
[
FEED
]
或
[
BACK
]
按钮
按 1 次
[
FUNC
]
＋
[
FEED
]
或
[
FUNC
]
＋
[
BACK
]
按钮
ZSY-004
所有间距
1mm 1mm
ZSY-008
0 2mm
1mm1 1mm
2
以上
2mm
ZSY-2T6
、
024
、
032
、
044
、
056
、
072
、
088
、
104
0
2mm
2mm
2
以上 准备设置的间距
参考
‧ 长按 [FEED] 或 [BACK] 按钮可切换到连续走带模式。
‧ 但，长按 [FUNC] ＋ [FEED] 或 [FUNC] ＋ [BACK] 按钮则不会切换到连续走带模式
