2 Kurzbeschreibung
2.4 Mögliche Konfigurationen / Benötigtes Material
22 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
2.4 Mögliche Konfigurationen / Benötigtes Material
Je nach Maschinentyp und Konfiguration benötigen Sie unterschiedliches Material:
2.4.1 Mögliche Konfigurationen / Benötigtes Material – SIPLACE X4i S

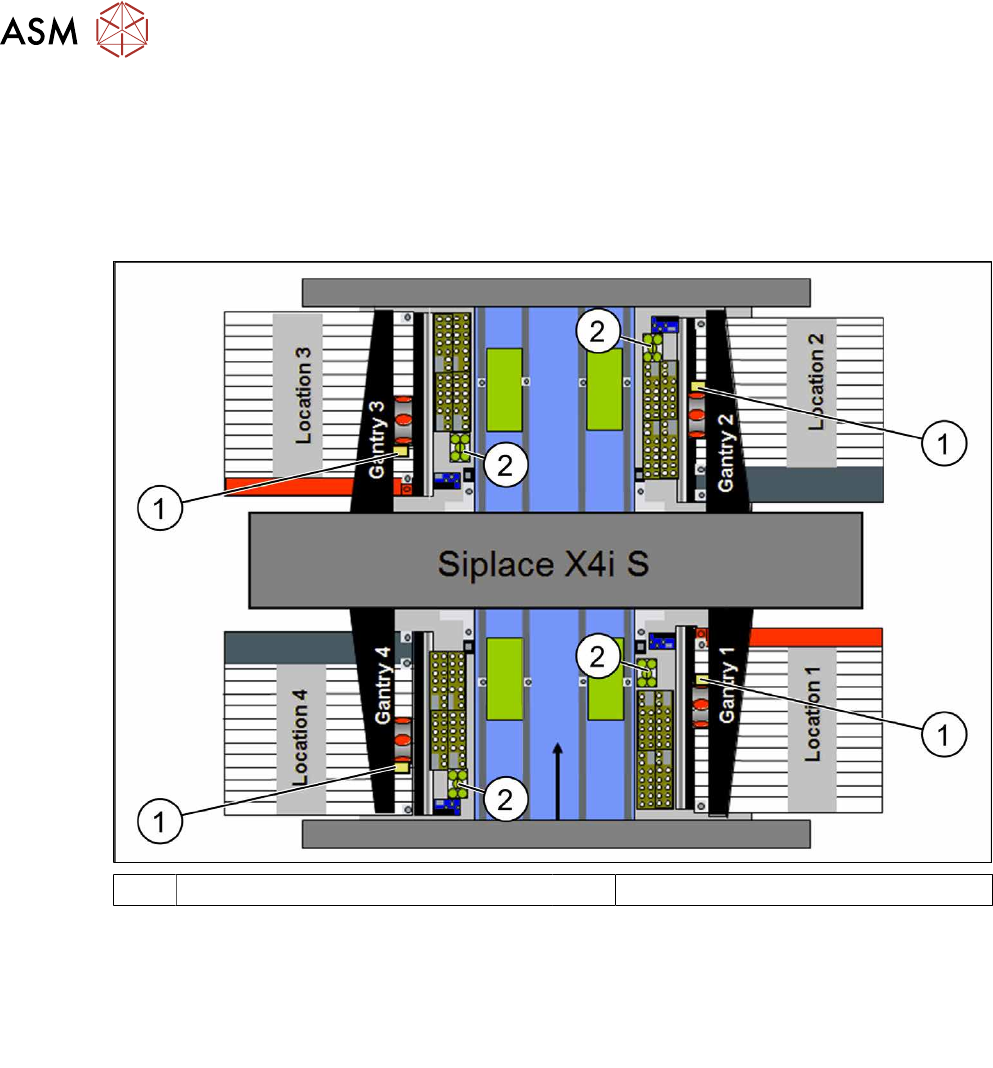

SIPLACE X4i S – Konfiguration 1
1 Pin-Picker links (4x) 2 W5-Magazin (4x)
Hinweise:
●
3 Spuren (Stellplätze 1 und3) sind wegen
des Pin-Pickers nicht erreichbar.
●
Tischposition 1 (innen)
●
Ein W5-Magazin (pro Stellplatz)
●
2 Dummyfeeder
●
Portal 1 bis 4: Pin-Picker links
●
Eine PPW-Reihe
Benötigte Teile:
●
1x Smart Pin Support - Pin-Picker – Paket – X4i S [00119994-xx]
– 4x Pin-Picker links [03089903-xx]
– 4x Smart Pin Support Satz 5 Pins [00119995-xx] (=20Pins)
●
4x Smart Pin Support Magazin W5 [00119998-xx]
●
4x Distanzstück für SPS [03094012-xx]
●
2x Dummyfeeder [00519876-xx] (für Stellplatz 1 und3)
2 Kurzbeschreibung
2.4 Mögliche Konfigurationen / Benötigtes Material
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 23

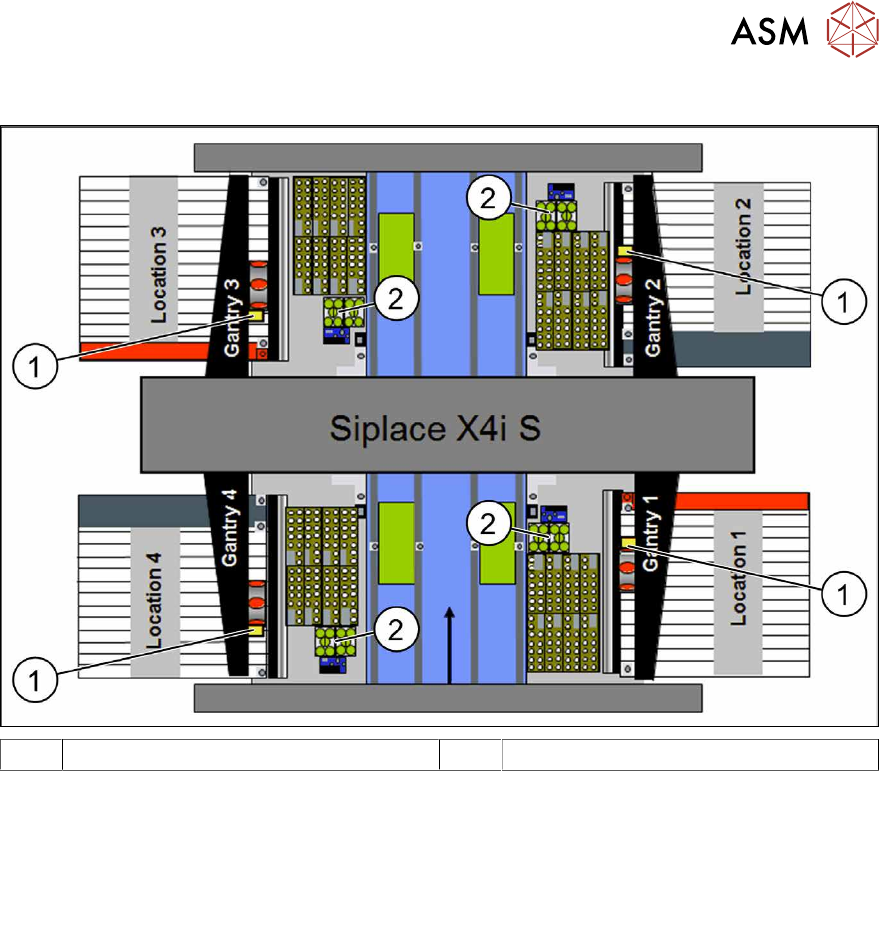

SIPLACE X4i S – Konfiguration 2
1 Pin-Picker links (4x) 2 W5-Magazin (4x)
Hinweise:
●
3 Spuren (Stellplätze 1 und3) sind wegen
des Pin-Pickers nicht erreichbar.
●
Tischposition 2
●
Ein/Zwei W5-Magazine (pro Stellplatz)
●
2 Dummyfeeder
●
Portal 1 bis 4: Pin-Picker links
●
Eine/Zwei PPW-Reihen
Benötigte Teile:
●
1x Smart Pin Support - Pin-Picker – Paket – X4i S [00119994-xx]
– 4x Pin-Picker links [03089903-xx]
– 4x Smart Pin Support Satz 5 Pins [00119995-xx] (=20Pins)
●
Ggf. zusätzlich (bei 8 Magazinen W5): 4x Smart Pin Support Satz 5 Pins [00119995-xx]
(=20Pins)
●
4x oder 8x Smart Pin Support Magazin W5 [00119998-xx]
●
4x Distanzstück für SPS [03094012-xx]
●
2x Dummyfeeder [00519876-xx] (für Stellplatz 1 und3)
●
2x Option Auflage ASP Speed Flex, 2te Reihe, Stellplatz 1/3 [03097749-xx] (Halter für PPW
zweite Reihe und zweites W5-Magazin, Stellplatz 1 und3)
●
2x Option Auflage ASP Speed flex, 2te Reihe, Stellplatz 2/4 [03090225-xx] (Halter für PPW
zweite Reihe und zweites W5-Magazin, Stellplatz 2 und4)
2 Kurzbeschreibung
2.4 Mögliche Konfigurationen / Benötigtes Material
24 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019

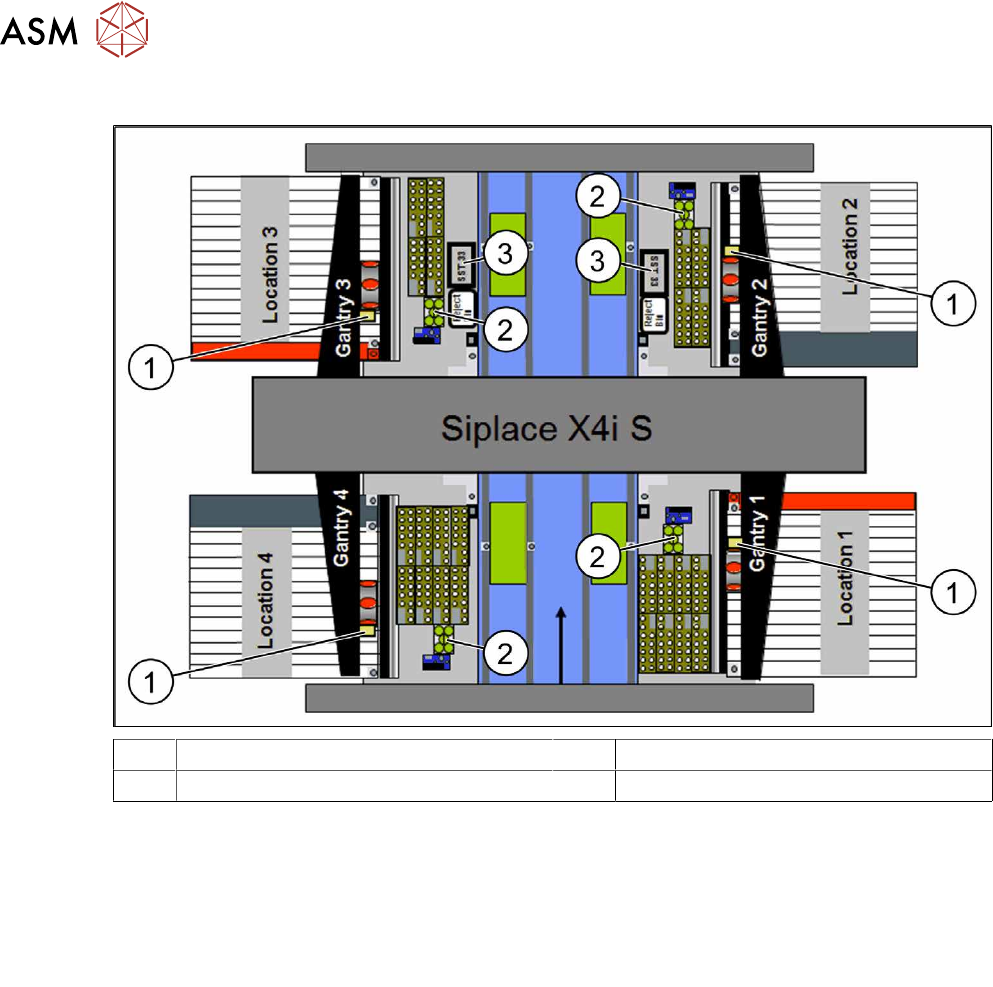

SIPLACE X4i S – Konfiguration 3 – mit stationären Kameras
1 Pin-Picker links (4x) 2 W5-Magazin (4x)
3 Stationäre Kameras
Hinweise:
●
3 Spuren (Stellplätze 1 und 3) sind wegen
des Pin-Pickers nicht erreichbar.
●
Tischposition 2
●
Aufgrund der stationären Kameras in BB2
nur ein W5-Magazin (pro Stellplatz)
●
2 Dummyfeeder
●
Portal 1 bis 4: Pin-Picker links
●
Zwei PPW-Reihen im BB1
Eine PPW-Reihe im BB2
Benötigte Teile:
●
1x Smart Pin Support - Pin-Picker – Paket – X4i S [00119994-xx]
– 4x Pin-Picker links [03089903-xx]
– 4x Smart Pin Support Satz 5 Pins [00119995-xx] (=20Pins)
●
4x Smart Pin Support Magazin W5 [00119998-xx]
●
4x Distanzstück für SPS [03094012-xx]
●
2x Dummyfeeder [00519876-xx] (für Stellplatz 1 und3)
●
1x Option Auflage ASP Speed Flex, 2te Reihe, Stellplatz 1/3 [03097749-xx] (Halter für PPW
zweite Reihe und zweites W5-Magazin, Stellplatz1)
●
1x Option Auflage ASP Speed flex, 2te Reihe, Stellplatz 2/4 [03090225-xx] (Halter für PPW
zweite Reihe und zweites W5-Magazin, Stellplatz4)
