3 Einbau 3.2 Einbau Pin-Picker Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 41 Verlegung des Rundkabels ► Verlegen Sie das Rundkabel wie auf den folgenden Bildern dargestellt: Abb…
3 Einbau
3.2 Einbau Pin-Picker
40 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
3.2.3 Elektrische Verbindungen herstellen
Sie benötigen pro Pin-Picker folgende Teile:
●
5x Kabelbinder B=2,4mm L=92mm TYB-23M „schwarz“ [00805140-xx]
●
1x Befestigungssockel MB1 [00362777-xx]
●
1x Schraube DIN7991-M3x6-A2 [03016240-xx]
Übersicht
Abb.23: Pin-Picker links und rechts
L Pin-Picker links R Pin-Picker rechts
3 Einbau
3.2 Einbau Pin-Picker
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 41
Verlegung des Rundkabels
► Verlegen Sie das Rundkabel wie auf den folgenden Bildern dargestellt:

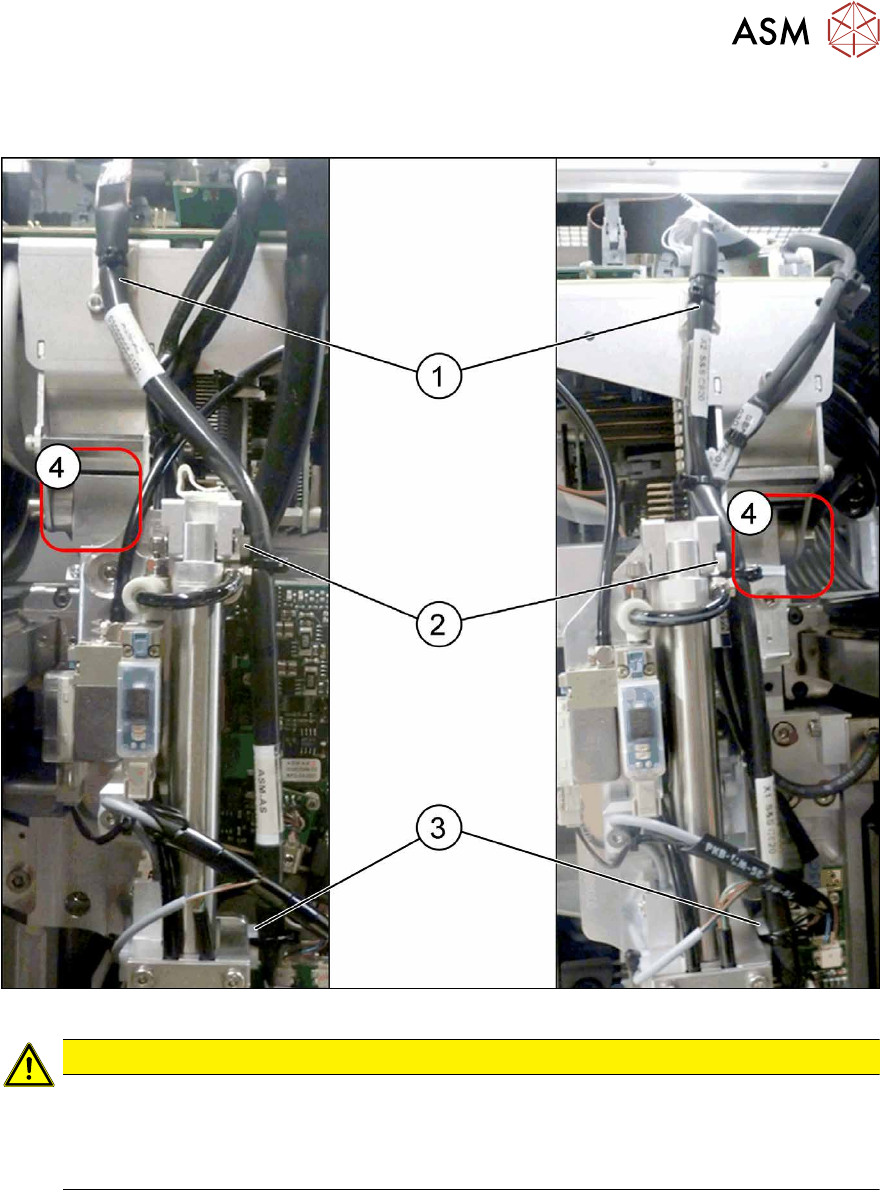

Abb.24: Verkabelung Übersicht – links und rechts
VORSICHT
Kabel- und Schlauchverlegung
► Achten Sie darauf, dass die Einfahrbereiche der Portal-Puffer (4) frei von Kabeln und
Schläuchen bleiben. Ansonsten können diese gequetscht werden.
► Beachten Sie auch die Detailaufnahmen in der folgenden Abbildung.
► Befestigen Sie das Rundkabel mit einem Kabelbinder an Position(1). Befindet sich hier keine
geeignete Lasche, dann bringen Sie einen Klebesockel an.
► Schrauben Sie an Position (2) einen Befestigungssockel an. Befestigen Sie das Rundkabel
mit einem Kabelbinder am Befestigungssockel.
► Schrauben Sie an Position (3) einen Befestigungssockel an. Befestigen Sie das Rundkabel
mit einem Kabelbinder am Befestigungssockel.
3 Einbau
3.2 Einbau Pin-Picker
42 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
Abb.25: Anschluss am Kopfinterface
1 Anschluss an die Platine "Kopfinterface
C700-L" (Links) an Stecker X11
2 Anschluss an die Platine "Kopfinterface
C700-R" (Rechts) an Stecker X13
► Stecken Sie das Rundkabel am Kopfinterface an.
