3 Einbau 3.4 Einbau des W5-Magazins (SIPLACE X4i S) 50 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 3.4.4.1 DIP-Schalter S1 – Jumperbelegung S1.1 S1.2 Magazin angeschlossen an ON …
3 Einbau
3.4 Einbau des W5-Magazins (SIPLACE X4i S)
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 49
3.4.4 Anschließen der Platine "Magazinerkennung" (falls vorhanden)
HINWEIS
Ab SW 706.1 SP2
► An Maschinen vor SW 706.1 SP2 erfolgt die Konfiguration der Magazine automatisch
mittels der Platinen "Magazinerkennung".
► Werden ältere Maschinen mit SPS auf eine Version ab SW 706.1 SP2 hochgerüstet,
dann bleibt die bestehende Magazinkonfiguration in der Software erhalten. Werden an
diesen hochgerüsteten Maschinen weitere Magazine ohne Platine eingebaut, dann
müssen diese manuell über die Software (Autokonfig) konfiguriert werden.
► Ab SW 706.1 SP2 können Magazine ohne die Platine "Magazinerkennung" verbaut
werden. In diesem Fall erfolgt die Konfiguration der Magazine ausschließlich manuell
über die Software (Autokonfig).
Fahren Sie in diesem Fall mit Kapitel 3.3.4 "Montage W5-Magazin" [}46] fort.
Abb.37: Datenkabel für PPW 2 und SPS
► Lokalisieren Sie die benötigten Kabel.
Für die verschiedenen Konfigurationen aus
PPW mit oder ohne Smart Pin Support
(SPS) sind vier entsprechend beschriftete
Datenkabel in der Maschine vorbereitet.
●
X1*a (PPW 1)
●
x1*b (SPS (1) oder PPW 2 (ohne SPS))
●
X1*c (PPW 2 mit SPS)
●
X1*d (SPS2)
Abb.38: Anschluss Platine (am Beispiel Q10)
► Falls nicht vormontiert, schrauben Sie
die Platine mit vier M2,5x4-Schrauben
auf die Unterseite des Magazins. Der
Anschluss für das Flachbandkabel muss
dabei zum Metallwinkel(4) zeigen.
► Stecken Sie das Spannungsversor-
gungskabel(1) an den Stecker X8 auf
der Platine des Magazins an.
► Montieren Sie die Zugentlastung für das
Spannungsversorgungskabel am Metall-
winkel und befestigen Sie das Kabel.
► Stecken Sie das "PPW SPS Flachband-
kabel"(2) an den Stecker X6 auf der
Platine an und schrauben Sie es fest.
► Setzen Sie die Jumper (3) am DIP-
SchalterS1. (s.u.)
3 Einbau
3.4 Einbau des W5-Magazins (SIPLACE X4i S)
50 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
3.4.4.1 DIP-Schalter S1 – Jumperbelegung
S1.1 S1.2 Magazin angeschlossen an
ON OFF PPW-Anschluss 2
OFF ON PPW-Anschluss 4
S1.4 S1.5 S1.6 Bedeutung
OFF OFF OFF Garage ist ausgeschaltet
ON OFF OFF Garagentyp W5
X X ON Reserved
HINWEIS
Jumper S1.3
Der Jumper S1.3 wird nicht verwendet.
3.4.5 Montage W5-Magazin
Abb.39: W5-Magazin (am Beispiel X4 S)
► Schrauben Sie das Magazin mit vier
Befestigungsschrauben(1) fest.
VORSICHT!
Achten Sie auf die Einbaulage.
Die Kalibriermarken (2) müssen sich
auf der rechten Seite befinden.
.
3 Einbau
3.5 Einbau des Q10-Magazins
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 51
3.5 Einbau des Q10-Magazins
Das Q10-Magazin wird anstelle einer FC-Kamera oder eines Koplan-Moduls montiert.
Sehen Sie dazu auch...
2 2.4 "Mögliche Konfigurationen / Benötigtes Material" [}22]
3.5.1 Einbau der Q10-Magazin-Halterung
WARNUNG
Falsch beschriftete Distanzplatten für stationäre Kameras
Bei der Nachrüstung oder dem Umbau von stationären Kameras oder Q10-Magazinen
(Smart Pin Support) ist auf die richtige Montage der Distanzplatten zu achten.
► Lesen Sie dazu die technische Information [DE:TI2014‑02D04] [EN:TI2014-02E04].
► Bei einem fehlerhaften Einbau besteht Crash-Gefahr!
Die Halterung wird an zwei Distanzplatten befestigt, die zuvor an den entsprechenden Anschraub-
punkten am Maschinenständer verschraubt werden.
Der Einbau der Distanzplatten und die Befestigung der Halterung sind im Prinzip an allen Stellplät-
zen gleich. Auf Unterschiede wird im Folgenden ausdrücklich hingewiesen.
Anschraubpunkte an Stellplatz 2 und 3
Die Distanzplatten werden an den entsprechenden Anschraubpunkten im Maschinenständer befes-
tigt.

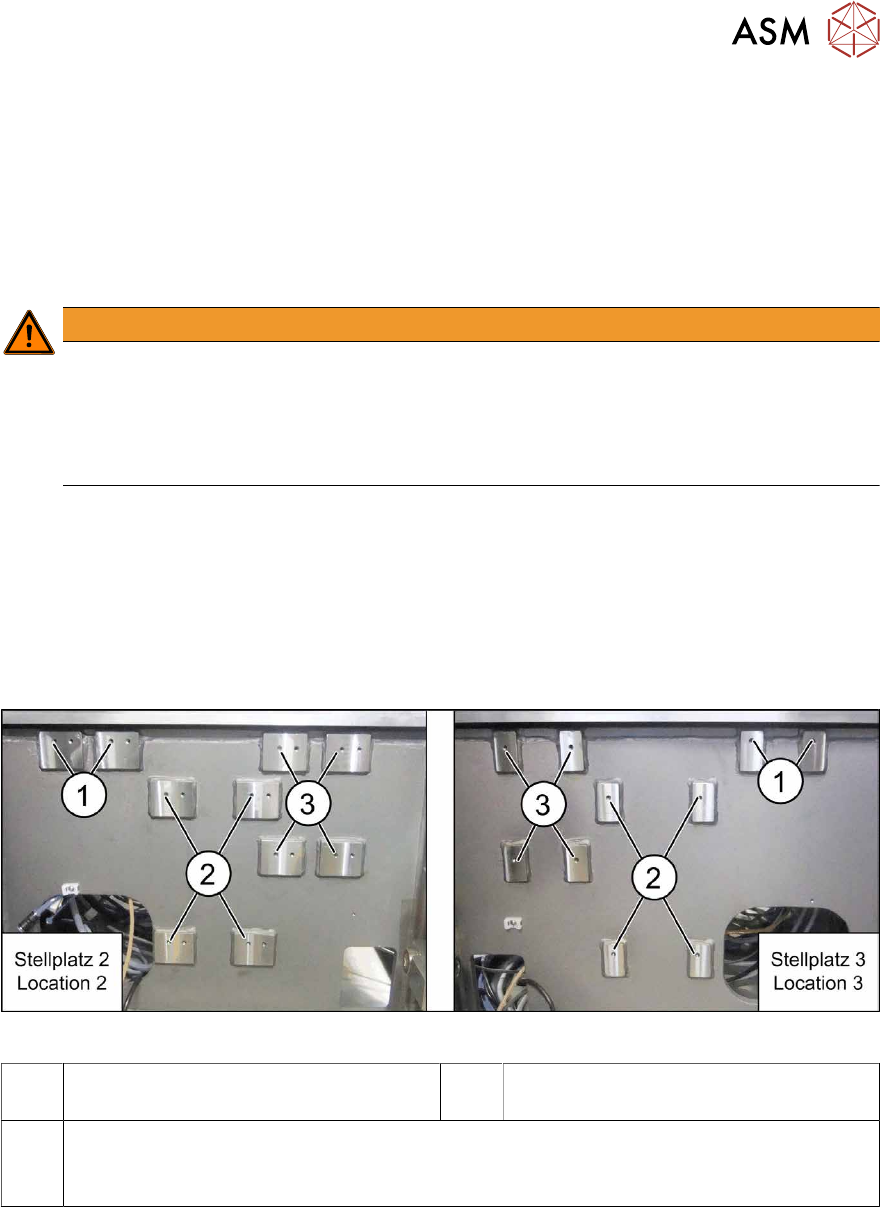

Abb.40: Anschraubpunkte an Stellplatz 2 (links) und 3 (rechts)
1 Anschraubpunkte für den Abwurfbe-
hälter
2 Anschraubpunkte für die IC-Kamera
Typ33
3 Anschraubpunkte für die Q10-Magazin-Halterung (sonst: FC-Kamera Typ 25)
Die Anschraubpunkte an Stellplatz 2 und 3 sind spiegelverkehrt.
Verwenden Sie an Stellplatz 2 die jeweils linken Bohrungen.
