2 Kurzbeschreibung
2.5 Teileübersicht
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 31
2.4.4 Einbaupositionen BE-Einzug und manueller Tisch (Tischpositionen)
Abb.7: Einbaupositionen
An der SIPLACE X-Serie S gibt es folgende
Einbaupositionen:
1. Einbauposition 1
BE-Einzug: X4i S
2. Einbauposition 2
BE-Einzug, manueller Tisch: X4i S
3. Einbauposition 3
BE-Einzug, manueller Tisch: X2 S, X3 S,
X4 S
2.5 Teileübersicht
Je nach Konfiguration und Maschinentyp benötigen Sie verschiedene Teile. Lesen Sie dazu den
Abschnitt 2.4 "Mögliche Konfigurationen / Benötigtes Material" [}22].
Nachfolgend finden Sie eine Übersicht aller evtl. nötigen Teile:
Abb.8: Pin-Picker rechts und links
R = Pin-Picker rechts [03089904-xx]
L = Pin-Picker links [03089903-xx]
Diese beiden Pin-Picker unterscheiden sich nur
durch die Grundplatte.
1. Druckluftventile
2. Pneumatik-Zylinder
3. Steuerplatine
4. Elektrische Kabel und Pneumatikschlauch
5. Grundplatte
6. Lineareinheit
7. Pin-Interface
HINWEIS!
Die Pin-Picker der X-Serie S sind mit
unverlierbaren Befestigungsschrauben
ausgestattet.
.

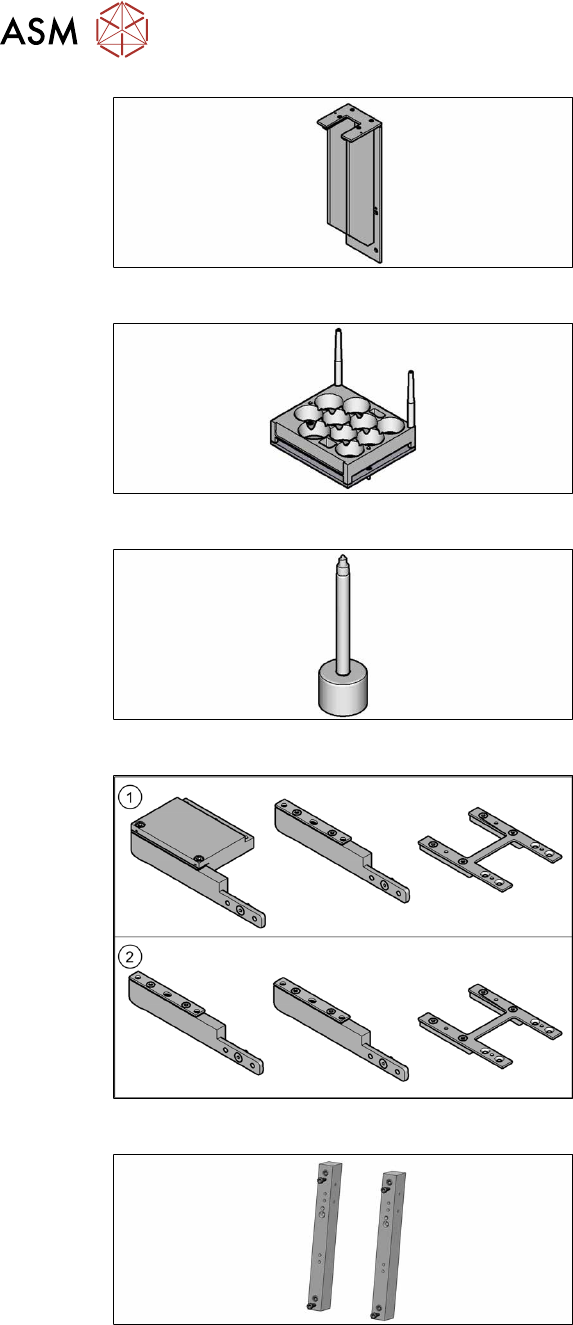

Abb.9: W5-Magazin
W5-Magazin für 5 Pins
[00119998-xx]
2 Kurzbeschreibung
2.5 Teileübersicht
32 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
Abb.10: Halter für Q10-Magazin
Halter für Q10-Magazin komplett
[03088072-xx]
Abb.11: Q10-Magazin
Q10-Magazin für 10 Pins
[03087508-xx]
Abb.12: Pin
Pin
[00119995-xx] (Paket mit 5 Pins)
Abb.13: Halter
Nur für X4i S:
Optional: Halter für PPW zweite Reihe und
zweites W5-Magazin
1. Stellplatz 1 und 3 [03097749-xx]
2. Stellplatz 2 und 4 [03090225-xx]
Abb.14: IC Kameraaufnahme
IC Kameraaufnahme BG SX4a (Adapter für
Magazinhalter Q10-Magazin)
[03099054-xx]
2 Kurzbeschreibung
2.5 Teileübersicht
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 33

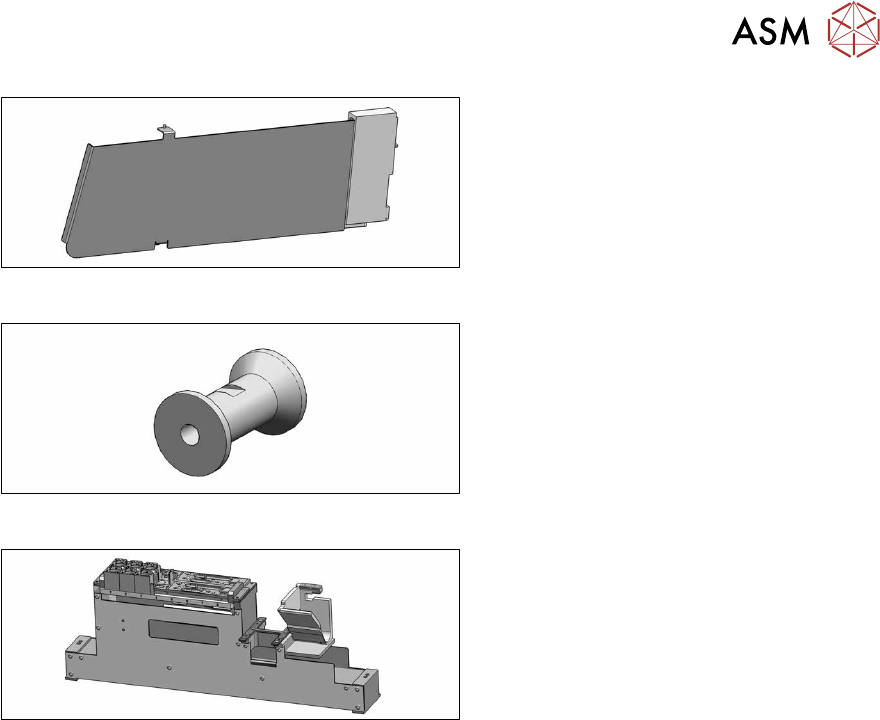

Abb.15: Dummyfeeder
Dummyfeeder mit Marke, 2 Slots
[00519876-xx]
Abb.16: Distanzstück
Distanzstück (Puffer) für SPS
[03094012-xx]
Dieses Distanzstück wird nur gebraucht,
wenn der Pin-Picker an Portal 1 oder 3 zur
Portalwurzel hin installiert wird.
Abb.17: Grundaufbau PPW zweite Reihe
Nur für X3 S, X4 S:
Grundaufbau PPW zweite Reihe/W5-Maga-
zin (für PPW zweite Reihe und ein oder zwei
W5-Magazine)
[03089888-xx]
