2 Kurzbeschreibung
2.4 Mögliche Konfigurationen / Benötigtes Material
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 29

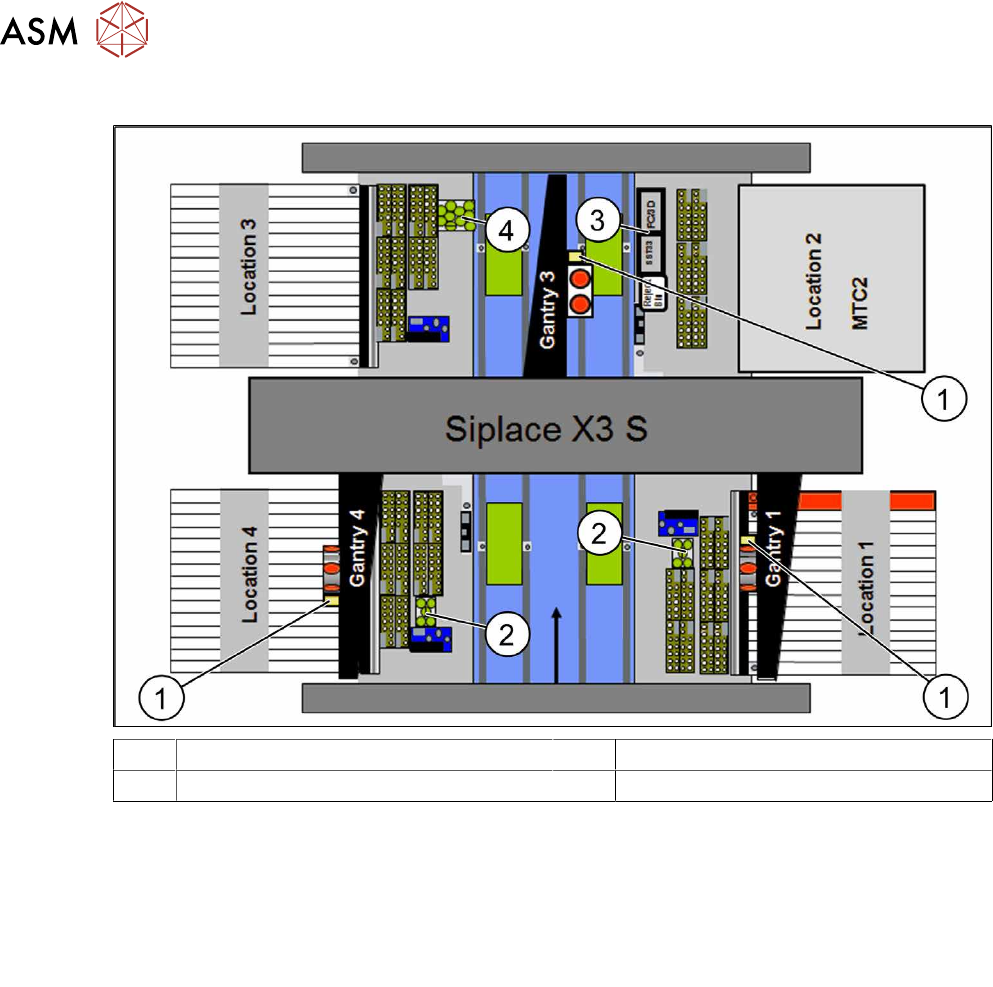

SIPLACE X3 S – Konfiguration 3 – mit MTC
1 Pin-Picker (1x links, 2x rechts) 2 W5-Magazin (2x)
3 Stationäre Kameras 4 Q10-Magazin (1x)
Hinweise:
●
3 Spuren (Stellplatz 1) sind wegen des
Pin-Pickers nicht erreichbar.
●
Tischposition 3
●
Ein W5-Magazin (Stellplatz 1 und4)
Ein Q10-Magazin (Stellplatz 2)
●
1 Dummyfeeder
●
Portal 1: Pin-Picker links
Portal 3 und 4: Pin-Picker rechts
●
Zwei PPW-Reihen
Benötigte Teile:
●
1x Smart Pin Support - Pin-Picker – Paket – X3 S [00119999-xx]
– 1x Pin-Picker links [03089903-xx]
– 2x Pin-Picker rechts [03089904-xx]
– 4x Smart Pin Support Satz 5 Pins [00119995-xx] (=20Pins)
●
2x Smart Pin Support Magazin W5 [00119998-xx]
●
1x Smart Pin Support Magazin Q10 komplett [03098557-xx]
– 1x Smart Pin Support Magazin Q10 [03087508-xx]
– 1x Magazinhalter Q10 [03088072-xx]
●
2x Distanzstück für SPS [03094012-xx]
●
1x Dummyfeeder [00519876-xx] (für Stellplatz1)
●
2x Grundaufbau PPW 2. Reihe/W5-Magazin [03089888-xx] (für PPW zweite Reihe und ein
oder zwei W5-Magazine)
●
1x die IC-Kameraaufnahme BG SX4a [03099054-xx] (Adapter für Magazinhalter Q10-Maga-
zin)
2 Kurzbeschreibung
2.4 Mögliche Konfigurationen / Benötigtes Material
30 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
SIPLACE X3 S – Konfiguration 4 – mit MTC
1 Pin-Picker (1x links, 2x rechts) 2 W5-Magazin (2x)
3 Stationäre Kameras 4 Q10-Magazin (1x)
Hinweise:
●
3 Spuren (Stellplatz 1) sind wegen des
Pin-Pickers nicht erreichbar.
●
Tischposition 3
●
Ein W5-Magazin (Stellplatz 1 und4)
Ein Q10-Magazin (Stellplatz3)
●
1 Dummyfeeder
●
Portal 1: Pin-Picker links
Portal 3 und 4: Pin-Picker rechts
●
Zwei PPW-Reihen
Benötigte Teile:
●
1x Smart Pin Support - Pin-Picker – Paket – X3 S [00119999-xx]
– 1x Pin-Picker links [03089903-xx]
– 2x Pin-Picker rechts [03089904-xx]
– 4x Smart Pin Support Satz 5 Pins [00119995-xx] (=20Pins)
●
2x Smart Pin Support Magazin W5 [00119998-xx]
●
1x Smart Pin Support Magazin Q10 komplett [03098557-xx]
– 1x Smart Pin Support Magazin Q10 [03087508-xx]
– 1x Magazinhalter Q10 [03088072-xx]
●
2x Distanzstück für SPS [03094012-xx]
●
1x Dummyfeeder [00519876-xx] (für Stellplatz1)
●
2x Grundaufbau PPW 2. Reihe/W5-Magazin [03089888-xx] (für PPW zweite Reihe und ein
oder zwei W5-Magazine)
●
1x die IC-Kameraaufnahme BG SX4a [03099054-xx] (Adapter für Magazinhalter Q10-Maga-
zin)
2 Kurzbeschreibung
2.5 Teileübersicht
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 31
2.4.4 Einbaupositionen BE-Einzug und manueller Tisch (Tischpositionen)
Abb.7: Einbaupositionen
An der SIPLACE X-Serie S gibt es folgende
Einbaupositionen:
1. Einbauposition 1
BE-Einzug: X4i S
2. Einbauposition 2
BE-Einzug, manueller Tisch: X4i S
3. Einbauposition 3
BE-Einzug, manueller Tisch: X2 S, X3 S,
X4 S
2.5 Teileübersicht
Je nach Konfiguration und Maschinentyp benötigen Sie verschiedene Teile. Lesen Sie dazu den
Abschnitt 2.4 "Mögliche Konfigurationen / Benötigtes Material" [}22].
Nachfolgend finden Sie eine Übersicht aller evtl. nötigen Teile:

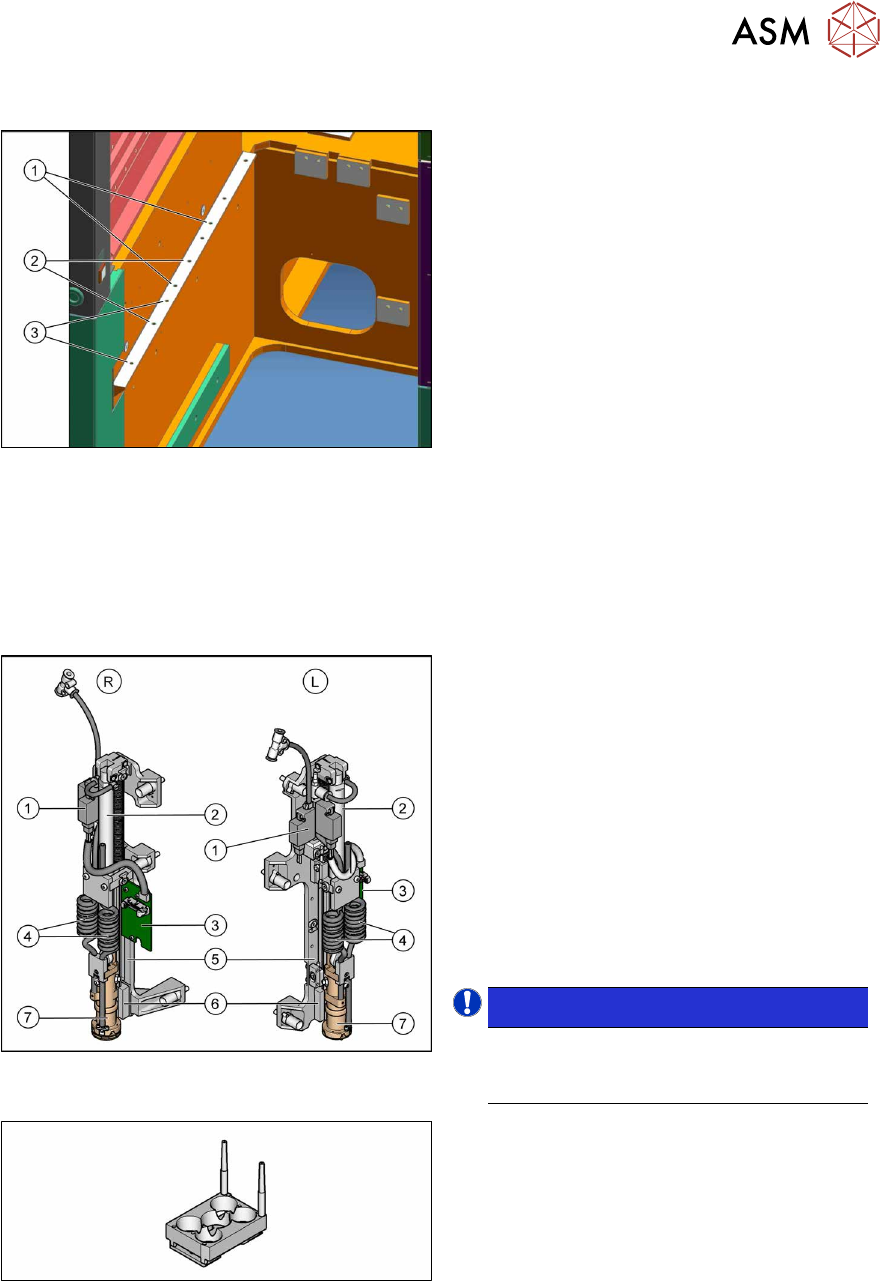

Abb.8: Pin-Picker rechts und links
R = Pin-Picker rechts [03089904-xx]
L = Pin-Picker links [03089903-xx]
Diese beiden Pin-Picker unterscheiden sich nur
durch die Grundplatte.
1. Druckluftventile
2. Pneumatik-Zylinder
3. Steuerplatine
4. Elektrische Kabel und Pneumatikschlauch
5. Grundplatte
6. Lineareinheit
7. Pin-Interface
 HINWEIS!
Die Pin-Picker der X-Serie S sind mit
unverlierbaren Befestigungsschrauben
ausgestattet.
.
Abb.9: W5-Magazin
W5-Magazin für 5 Pins
[00119998-xx]
