3 Einbau 3.8 Abschließende Arbeiten Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 57 3.8 Abschließende Arbeiten ► Setzen Sie den Abfallbehälter wieder ein. ► Setzen Sie die Pins in…

3 Einbau

3.6 Umbau der Pipettenstation und des Abwurfbehälters (nur SIPLACE X3S, X4S)

56 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019

3.6 Umbau der Pipettenstation und des Abwurfbehälters (nur

SIPLACE X3S, X4S)

HINWEIS

Montageanleitung

► Lesen Sie hierzu auch die Montageanleitung "PPW 2te Reihe / PPW vor MTC2 –

SIPLACE X‑SerieS" [DE+EN:00197369‑xx].

Abb.48: Pipettenstation und Abwurfbehälter

► Wenn vorhanden muss die Pipetten-

station und der zugehörige Abwurfbe-

hälter von Position(1) nach weiter

innen an Position(2) versetzt werden.

► Montieren Sie an der früheren Posi-

tion(1) eine Abdeckplatte.

► Wiederholen Sie diese Schritte ggf. für

alle Stellplätze.

3.7 Einsetzen der Dummyfeeder

Abb.49: Dummyfeeder

► SIPLACE X4S, X4iS: Setzen Sie an

den Stellplätzen1 und3 das "COT-X

Füllstück mit Marke

2Slots" [00519876‑xx] auf Spur39.

Dadurch werden die Spuren38 und39

belegt.

► SIPLACE X3S: Setzen Sie an Stell-

platz1 das "COT-X Füllstück mit Marke

2Slots" [00519876‑xx] auf Spur39.

Dadurch werden die Spuren38 und39

belegt.

3 Einbau

3.8 Abschließende Arbeiten

Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 57

3.8 Abschließende Arbeiten

► Setzen Sie den Abfallbehälter wieder ein.

► Setzen Sie die Pins in die SPS-Magazine.

► Fahren Sie die BE-Wagen in die Maschine.

► Schalten Sie die Maschine ein.

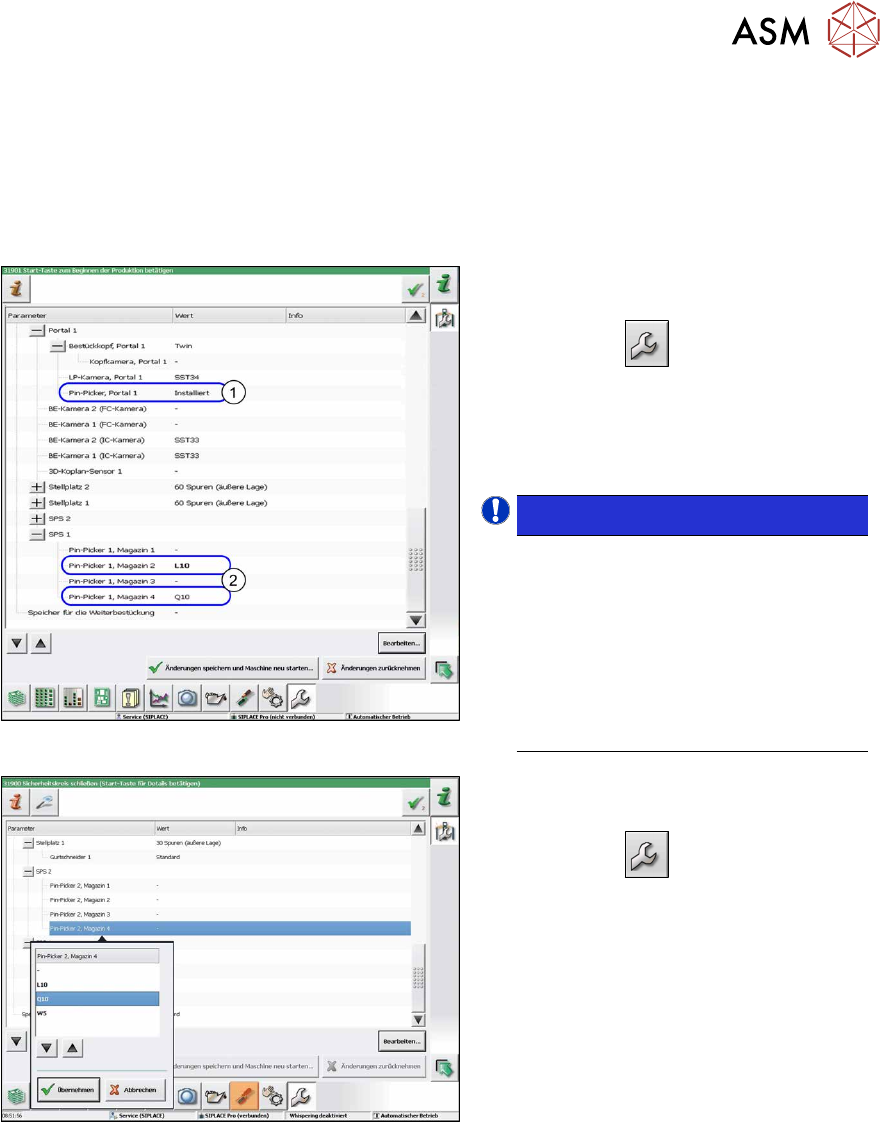

Abb.50: Konfiguration Smart Pin Support (am Beispiel SX2)

Bei automatischer Konfiguration mit ange-

schlossener "Platine Magazinerkennung":

► Wählen Sie

► Wählen Sie Maschinenkonfiguration.

► Prüfen Sie ob die Pin-Picker(1) und die

Magazine(2) in der Stationssoftware

erscheinen.

 HINWEIS!

Wenn ein Pin-Picker oder ein Magazin

in der Software nicht erkannt werden,

dann kontrollieren Sie alle Anschlüsse

und die DIP-Schalter-Einstellungen.

Haben Sie ein Q10-Magazin zusam-

men mit einem MTC an Stellplatz 2

installiert, dann muss dieses manuell

in der Software konfiguriert werden.

(s.u.)

Abb.51: Konfiguration Smart Pin Support

Bei manueller Konfiguration ohne "Platine

Magazinerkennung":

► Wählen Sie

► Wählen Sie Maschinenkonfiguration.

Führen Sie folgende Schritte nacheinander

für alle SPS-Magazine aus:

► Wählen Sie das Magazin aus.

► Klicken Sie Bearbeiten….

► Tragen Sie den Magazintyp ein und

wählen Sie Übernehmen.

Kalibrierung

► Kalibrieren Sie den Smart Pin Support. Lesen Sie dazu den Abschnitt 5.3.1 "Kalibrierung

durchführen" [}63].

Damit ist der Einbau abgeschlossen.

3 Einbau

3.8 Abschließende Arbeiten

58 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
