3 Einbau 3.5 Einbau des Q10-Magazins Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 53 3.5.2 Kontrolle/Korrektur des Höhenabstands HINWEIS Verkratzen der Magnetleiste vermeiden Acht…
3 Einbau
3.5 Einbau des Q10-Magazins
52 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
Distanzplatten

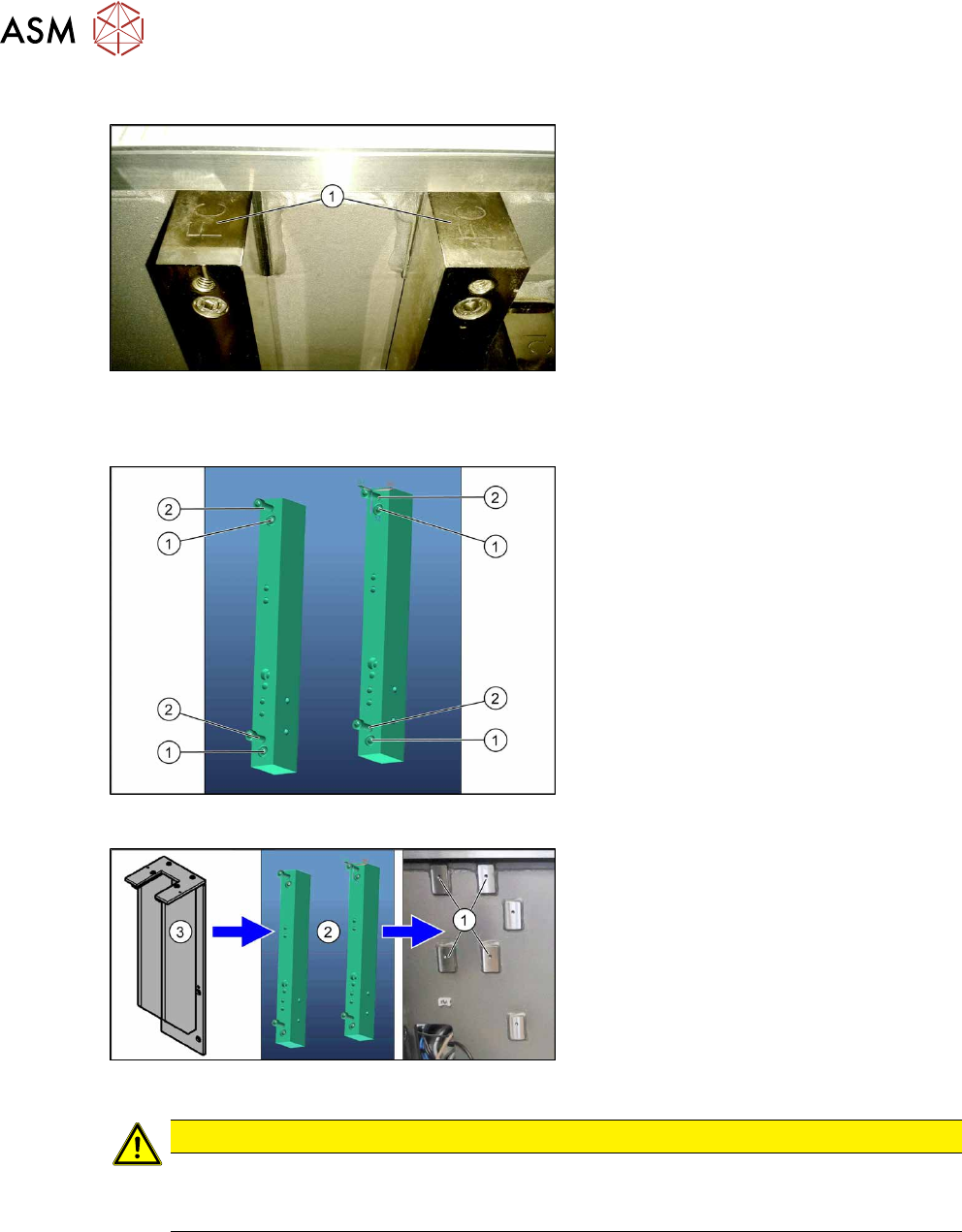

Abb.41: Distanzplatten Beschriftungen
Auf der Oberseite und der Unterseite der
Distanzplatten befinden sich die Beschriftun-
gen IC und FC.
Beim Einbau der Q10-Magazin-Halterung
muss die Beschriftung FC nach oben zei-
gen(1).
Distanzplatten einbauen
Abb.42: Distanzplatten
1. Befestigungsschrauben um die
Distanzplatten am Maschinenständer
zu befestigen
(Schrauben: M6x45 [03042579-xx])
2. Anschraubpunkte für die Q10-Magazin-
Halterung
(Schrauben: M6x25 [03042575-xx])
Abb.43: Q10-Magazin montieren
► Montieren Sie die Distanzplatten(2) mit
vier Befestigungsschrauben auf den
Maschinenständer(1).
► Montieren Sie die Q10-Magazin-Halte-
rung(3) mit vier Befestigungsschrau-
ben auf den Distanzplatten(1).
VORSICHT
Einbauhöhe beachten
Achten Sie beim Einbau der Halterung auf die korrekte Einbauhöhe. Ansonsten besteht
Crash-Gefahr!
3 Einbau
3.5 Einbau des Q10-Magazins
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 53
3.5.2 Kontrolle/Korrektur des Höhenabstands
HINWEIS
Verkratzen der Magnetleiste vermeiden
Achten Sie darauf, dass die Messschieberspitze für die Innenmessung nicht die Magnet-
leiste berührt, da diese sonst verkratzen kann.

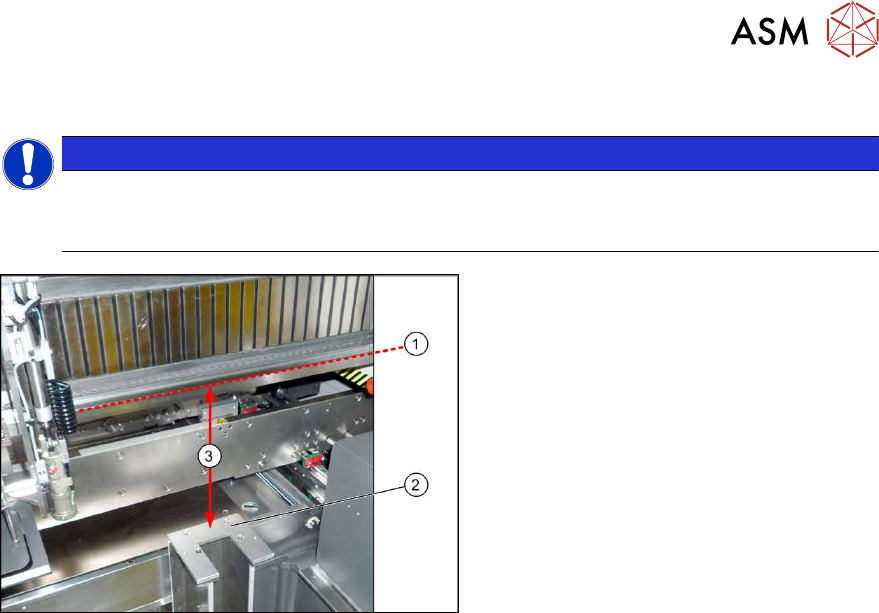

Abb.44: Höhe kontrollieren
► Schieben Sie für die Messung das Por-
tal über den Magazinhalter.
► Setzen Sie den Messschieber senk-
recht auf die Oberkante(1) der unteren
Linearführung der X-Achse auf und
messen Sie bis zur Auflagefläche(2).
Messwert(3): 227,0mm +/‑0,2mm
► Sollte der Abstand außerhalb der Tole-
ranz liegen, müssen Sie entsprechend
Abstimmplättchen einsetzen oder ent-
fernen.
3 Einbau
3.5 Einbau des Q10-Magazins
54 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
3.5.3 Anschließen der Platine "Magazinerkennung" (falls vorhanden)
HINWEIS
Ab SW 706.1 SP2
► An Maschinen vor SW 706.1 SP2 erfolgt die Konfiguration der Magazine automatisch
mittels der Platinen "Magazinerkennung".
► Werden ältere Maschinen mit SPS auf eine Version ab SW 706.1 SP2 hochgerüstet,
dann bleibt die bestehende Magazinkonfiguration in der Software erhalten. Werden an
diesen hochgerüsteten Maschinen weitere Magazine ohne Platine eingebaut, dann
müssen diese manuell über die Software (Autokonfig) konfiguriert werden.
► Ab SW 706.1 SP2 können Magazine ohne die Platine "Magazinerkennung" verbaut
werden. In diesem Fall erfolgt die Konfiguration der Magazine ausschließlich manuell
über die Software (Autokonfig).
Fahren Sie in diesem Fall mit Kapitel 3.3.4 "Montage W5-Magazin" [}46] fort.
HINWEIS
Konfiguration des Q10-Magazins
► Wird das Q10-Magazin an Stellplatz 2 zusammen mit einem MTC installiert, dann
erfolgt die Konfiguration in jedem Fall manuell über die Software.
Abb.45: Datenkabel für PPW 2 und SPS
► Lokalisieren Sie die benötigten Kabel.
Für die verschiedenen Konfigurationen aus
PPW mit oder ohne Smart Pin Support
(SPS) sind vier entsprechend beschriftete
Datenkabel in der Maschine vorbereitet.
●
X1*a (PPW 1)
●
X1*b (SPS (1) oder PPW 2 (ohne
SPS))
●
X1*c (PPW 2 mit SPS)
●
X1*d (SPS2)
Abb.46: Anschluss Platine (am Beispiel Q10)
► Falls nicht vormontiert, schrauben Sie
die Platine mit vier M2,5x4-Schrauben
auf die Unterseite des Magazins. Der
Anschluss für das Flachbandkabel
muss dabei zum Metallwinkel(4) zei-
gen.
► Stecken Sie das Spannungsversor-
gungskabel(1) an den Stecker X8 auf
der Platine des Magazins an.
► Montieren Sie die Zugentlastung für
das Spannungsversorgungskabel am
Metallwinkel und befestigen Sie das
Kabel.
► Stecken Sie das "PPW SPS Flach-
bandkabel"(2) an den Stecker X6 auf
der Platine an und schrauben Sie es
fest.
► Setzen Sie die Jumper(3) am DIP-
SchalterS1. (s.u.)
