2 Kurzbeschreibung 2.4 Mögliche Konfigurationen / Benötigtes Material 24 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 SIPLACE X4i S – Konfiguration 3 – mit stationären Kameras 1 P…

100%1 / 126
2 Kurzbeschreibung
2.4 Mögliche Konfigurationen / Benötigtes Material
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 23
SIPLACE X4i S – Konfiguration 2
1 Pin-Picker links (4x) 2 W5-Magazin (4x)
Hinweise:
●
3 Spuren (Stellplätze 1 und3) sind wegen
des Pin-Pickers nicht erreichbar.
●
Tischposition 2
●
Ein/Zwei W5-Magazine (pro Stellplatz)
●
2 Dummyfeeder
●
Portal 1 bis 4: Pin-Picker links
●
Eine/Zwei PPW-Reihen
Benötigte Teile:
●
1x Smart Pin Support - Pin-Picker – Paket – X4i S [00119994-xx]
– 4x Pin-Picker links [03089903-xx]
– 4x Smart Pin Support Satz 5 Pins [00119995-xx] (=20Pins)
●
Ggf. zusätzlich (bei 8 Magazinen W5): 4x Smart Pin Support Satz 5 Pins [00119995-xx]
(=20Pins)
●
4x oder 8x Smart Pin Support Magazin W5 [00119998-xx]
●
4x Distanzstück für SPS [03094012-xx]
●
2x Dummyfeeder [00519876-xx] (für Stellplatz 1 und3)
●
2x Option Auflage ASP Speed Flex, 2te Reihe, Stellplatz 1/3 [03097749-xx] (Halter für PPW
zweite Reihe und zweites W5-Magazin, Stellplatz 1 und3)
●
2x Option Auflage ASP Speed flex, 2te Reihe, Stellplatz 2/4 [03090225-xx] (Halter für PPW
zweite Reihe und zweites W5-Magazin, Stellplatz 2 und4)
2 Kurzbeschreibung
2.4 Mögliche Konfigurationen / Benötigtes Material
24 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
SIPLACE X4i S – Konfiguration 3 – mit stationären Kameras
1 Pin-Picker links (4x) 2 W5-Magazin (4x)
3 Stationäre Kameras
Hinweise:
●
3 Spuren (Stellplätze 1 und 3) sind wegen
des Pin-Pickers nicht erreichbar.
●
Tischposition 2
●
Aufgrund der stationären Kameras in BB2
nur ein W5-Magazin (pro Stellplatz)
●
2 Dummyfeeder
●
Portal 1 bis 4: Pin-Picker links
●
Zwei PPW-Reihen im BB1
Eine PPW-Reihe im BB2
Benötigte Teile:
●
1x Smart Pin Support - Pin-Picker – Paket – X4i S [00119994-xx]
– 4x Pin-Picker links [03089903-xx]
– 4x Smart Pin Support Satz 5 Pins [00119995-xx] (=20Pins)
●
4x Smart Pin Support Magazin W5 [00119998-xx]
●
4x Distanzstück für SPS [03094012-xx]
●
2x Dummyfeeder [00519876-xx] (für Stellplatz 1 und3)
●
1x Option Auflage ASP Speed Flex, 2te Reihe, Stellplatz 1/3 [03097749-xx] (Halter für PPW
zweite Reihe und zweites W5-Magazin, Stellplatz1)
●
1x Option Auflage ASP Speed flex, 2te Reihe, Stellplatz 2/4 [03090225-xx] (Halter für PPW
zweite Reihe und zweites W5-Magazin, Stellplatz4)
2 Kurzbeschreibung
2.4 Mögliche Konfigurationen / Benötigtes Material
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 25
2.4.2 Mögliche Konfigurationen / Benötigtes Material – SIPLACE X4 S
HINWEIS
3D-Sensor, IC-Kamera
Ein 3D-Sensor kann nur an Stellplatz 2 installiert werden.
Befindet sich ein 3D-Sensor an Stellplatz 2, dann muss dort auch eine IC-Kamera installiert
werden. In diesem Fall kann an Stellplatz 2 kein Pin-Magazin installiert werden.

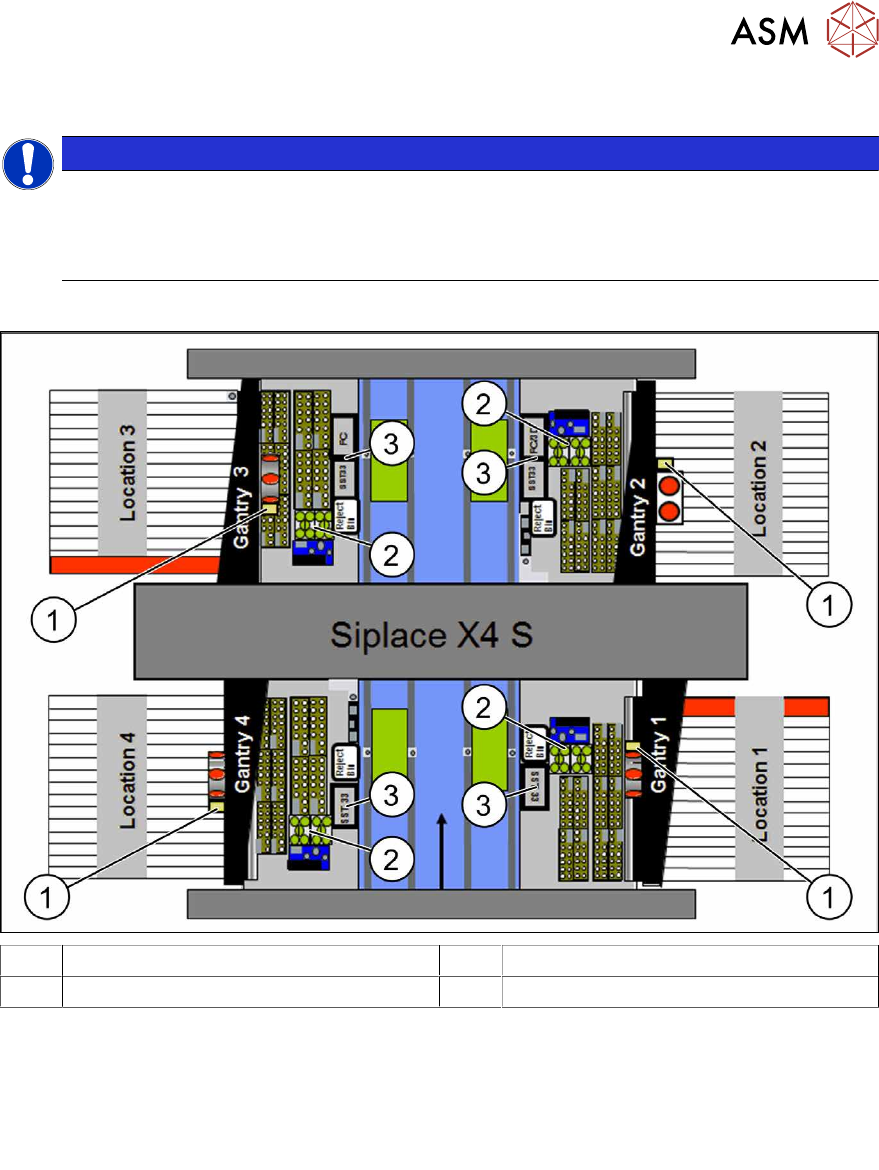

SIPLACE X4 S – Konfiguration 1
1 Pin-Picker (2x links, 2x rechts) 2 W5-Magazin (4x)
3 Stationäre Kameras
Hinweise:
●
3 Spuren (Stellplätze 1 und 3) sind wegen
des Pin-Pickers nicht erreichbar.
●
Tischposition 3
●
Ein/Zwei W5-Magazine (pro Stellplatz)
●
2 Dummyfeeder
●
Portal 1 und 3: Pin-Picker links
Portal 2 und 4: Pin-Picker rechts
●
Eine/Zwei PPW-Reihen
Benötigte Teile:
●
1x Smart Pin Support - Pin-Picker – Paket – X4 S [00119993-xx]
– 2x Pin-Picker links [03089903-xx]
– 2x Pin-Picker rechts [03089904-xx]
– 4x Smart Pin Support Satz 5 Pins [00119995-xx] (=20Pins)
●
Ggf. zusätzlich (bei 8 Magazinen W5): 4x Smart Pin Support Satz 5 Pins [00119995-xx] (=20Pins)
●
4x oder 8x Smart Pin Support Magazin W5 [00119998-xx]
●
4x Distanzstück für SPS [03094012-xx]
●
2x Dummyfeeder [00519876-xx] (für Stellplatz 1 und3)
●
4x Grundaufbau PPW 2. Reihe/W5-Magazin [03089888-xx] (für PPW zweite Reihe und ein
oder zwei W5-Magazine)
