4 Instandhaltung 4.1 Instandhaltungstätigkeiten Smart Pin Support - Minor Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 59 4 Instandhaltung VORSICHT Instandhaltungsanleitung beacht…
3 Einbau
3.8 Abschließende Arbeiten
58 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
4 Instandhaltung
4.1 Instandhaltungstätigkeiten Smart Pin Support - Minor
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 59
4 Instandhaltung
VORSICHT
Instandhaltungsanleitung beachten!
Die folgenden Kapitel sind lediglich Auszüge aus der Instandhaltungsanleitung.
► Für die vollständige Instandhaltung des Smart Pin Support lesen Sie die Instandhal-
tungsanleitung Ihrer Maschine.
Für die Instandhaltung des Smart Pin Support sind folgende Tätigkeiten erforderlich:
●
Absaugen der Magazine
●
Reinigen der Schnittstelle am Pin-Picker
●
Reinigen der Pins
4.1 Instandhaltungstätigkeiten Smart Pin Support - Minor
4.1.1 Instandhaltungsintervalle
Instandhaltungstätigkeiten
Smart Pin Support
Dauer
[min]
Jede
Woche
Alle 3
Monate
Alle 6
Monate
Alle 12
Monate
Absaugen der Magazine 1 X
4.1.2 Werkzeuge, Verbrauchsmittel, Verschleiß- und Ersatzteile
●
Staubsauger
4.1.3 Vorbereitende Arbeiten
► Fahren Sie alle BE-Wagen aus der Maschine.
Sehen Sie dazu auch...
2 1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}13]
4.1.4 Durchführen der Instandhaltungstätigkeiten
4.1.4.1 Absaugen der Magazine
Abb.52: Magazine absaugen
► Saugen Sie alle Pin-Magazine(1) ab.
4 Instandhaltung
4.2 Instandhaltungstätigkeiten Smart Pin Support - Major
60 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019

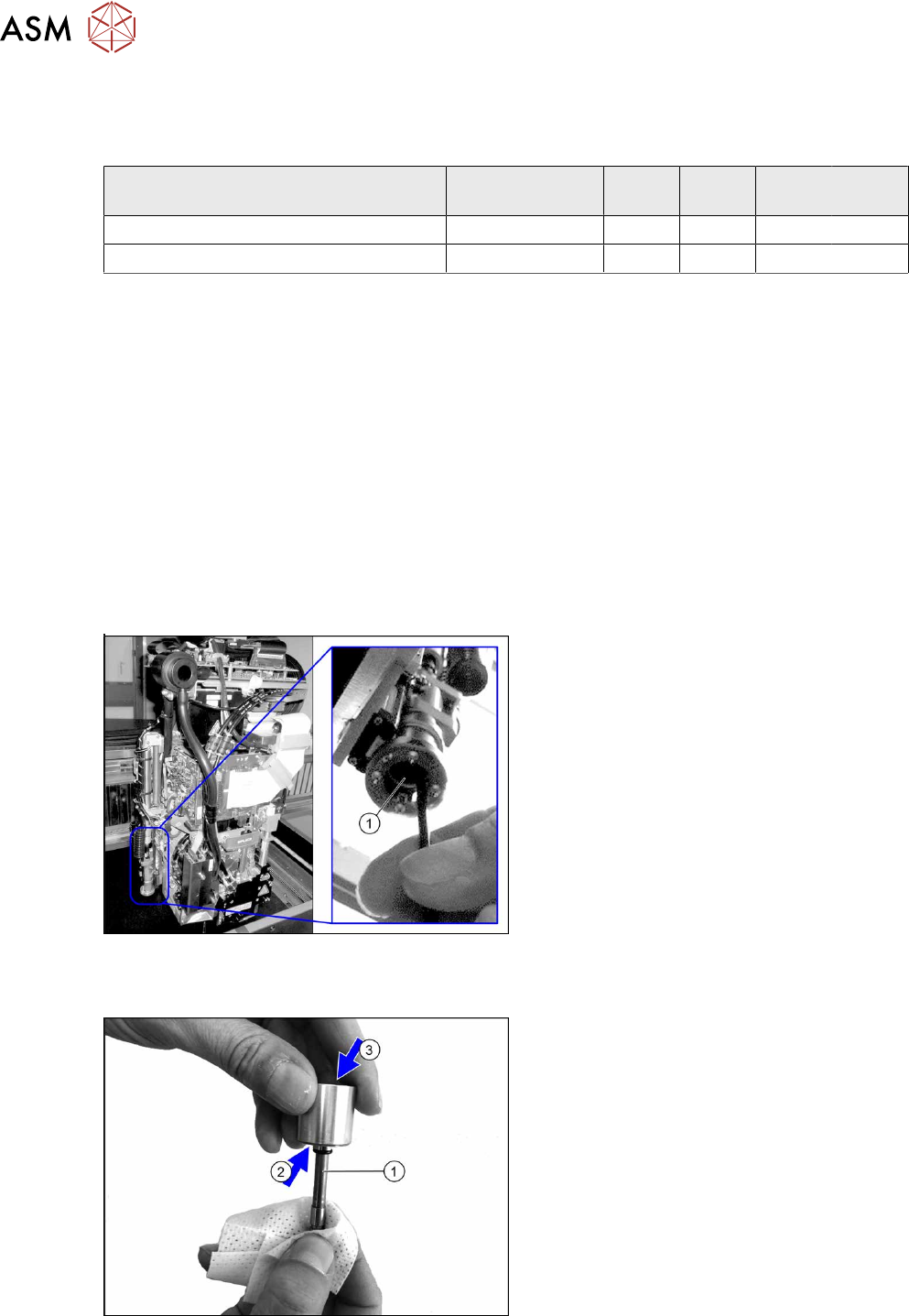

4.2 Instandhaltungstätigkeiten Smart Pin Support - Major
4.2.1 Instandhaltungsintervalle
Instandhaltungstätigkeiten
Smart Pin Support
Dauer [min] Jede
Woche
Alle 3
Monate
Alle 6
Monate
Alle 12
Monate
Reinigen der Schnittstelle 2 X
Reinigen der Pins 3 (pro 5Stück) X
4.2.2 Werkzeuge, Verbrauchsmittel, Verschleiß- und Ersatzteile
●
Flusenfreie Tücher [03082092-xx]
●
Reinigungsstäbchen [00352931-xx]
●
SIPLACE Reinigungstuch [00315253-xx]
●
Ethylalkohol
Alternativ kann auch Isopropylalkohol (Isopropanol – IPA) verwendet werden.
4.2.3 Vorbereitende Arbeiten
► Fahren Sie alle BE-Wagen aus der Maschine.
► Schalten Sie die Maschine aus und sichern Sie die Maschine gegen Wiedereinschalten.
Beachten Sie dazu Abschnitt 1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}13].
4.2.4 Durchführen der Instandhaltungstätigkeiten
4.2.4.1 Reinigen der Schnittstelle am Pin-Picker
Abb.53: Schnittstelle reinigen
► Schieben Sie das Portal in Y-Richtung
bis an den mechanischen Anschlag, so
dass Sie den Pin-Picker von unten gut
erreichen können.
► Benetzen Sie ein Reinigungsstäbchen
mit Ethylalkohol.
► Reinigen Sie mit dem Reinigungsstäb-
chen die Kugelrasterung im Inneren der
Schnittstelle(1).
► Führen Sie das Reinigungsstäbchen bis
an das Ende der Schnittstelle. Reinigen
Sie die dort befindliche Zentrierplatte.
► Wiederholen Sie diese Schritte für alle
Pin-Picker.
4.2.4.2 Reinigen der Pins
Abb.54: Pins reinigen
► Reinigen Sie die Oberfläche und Nuten
des Pin (1) mit einem SIPLACE Reini-
gungstuch.
► Entfernen Sie überflüssiges Öl vom Mag-
netfuß(3) und der Kontaktfläche(2) am
Magnetfuß mit einem trockenen flusen-
freien Tuch.
► Wiederholen Sie diese Schritte für alle
Pins.
