3 Einbau 3.4 Einbau des W5-Magazins (SIPLACE X4i S) Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 47 3.4 Einbau des W5-Magazins (SIPLACE X4i S) Sehen Sie dazu auch... 2 2.4 "M…
3 Einbau
3.3 Einbau des W5-Magazins (SIPLACE X3 S, X4 S)
46 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
3.3.3.1 DIP-Schalter S1 – Jumperbelegung
S1.1 S1.2 Magazin angeschlossen an
ON OFF PPW-Anschluss 2
OFF ON PPW-Anschluss 4
S1.4 S1.5 S1.6 Bedeutung
OFF OFF OFF Garage ist ausgeschaltet
ON OFF OFF Garagentyp W5
X X ON Reserved
HINWEIS
Jumper S1.3
Der Jumper S1.3 wird nicht verwendet.
3.3.4 Montage W5-Magazin
Abb.32: W5-Magazin
► Schrauben Sie das Magazin mit vier
Befestigungsschrauben(1) fest.
VORSICHT!
Achten Sie auf die Einbaulage.
Die Kalibriermarken (2) müssen sich
auf der rechten Seite befinden.
.
3 Einbau
3.4 Einbau des W5-Magazins (SIPLACE X4i S)
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 47
3.4 Einbau des W5-Magazins (SIPLACE X4i S)
Sehen Sie dazu auch...
2 2.4 "Mögliche Konfigurationen / Benötigtes Material" [}22]
3.4.1 Vorbereitende Arbeiten
► Bauen Sie für eine bessere Zugänglichkeit die erste PPW-Reihe aus. Lesen Sie dazu ggf. die
Serviceanleitung Ihrer Maschine.
3.4.2 Einbau der Auflageplatte
Werden zwei W5-Magazine an einem Stellplatz eingebaut, dann muss die H-förmige PPW ASP
Auflageplatte für zweite PPW-Reihe zwischen der ersten PPW-Reihe und der Pipettenstation
installiert werden.
Benötigte Teile
Menge Bezeichnung Artikelnummer
1 PPW ASP Auflageplatte für 2te Reihe 03090087-xx
4 M4x10 03023262-xx
Einbau
Abb.33: Kurze Auflageplatte
► Bauen Sie vor dem Einbau der H-förmi-
gen Auflageplatte die kurze Auflage-
platte aus.
► Entfernen Sie die Schrauben an den
Positionen(1) und(2).
Abb.34: H-förmige Auflageplatte
► Fixieren Sie die Auflageplatte mit den
vier Schrauben an den Positionen(1)
und(3).
Die Positionen (2) und (4) sind für die Befes-
tigung der Magazine vorgesehen.
► Befestigen Sie das Magazin für die
erste PPW-Reihe an Position(2) und
das für die zweite PPW-Reihe an Posi-
tion(4).
3 Einbau
3.4 Einbau des W5-Magazins (SIPLACE X4i S)
48 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
3.4.3 Kontrolle/Korrektur des Höhenabstands
Falls noch nicht geschehen müssen Sie die Höhe der zweiten PPW-Reihe kontrollieren. Zusätzlich
muss für die SPS die Höhe der Auflage ASP geprüft werden.
► Schieben Sie für die Messung auf der äußeren Seite den Bestückkopf nach innen.
► Verfahren Sie das Portal so, dass der Bestückkopf ungefähr auf der späteren PPW-Position
steht.
HINWEIS
Verkratzen der Magnetleiste vermeiden
Achten Sie darauf, dass die Messschieberspitze für die Innenmessung nicht die Magnet-
leiste berührt, da diese sonst verkratzen kann.
Höhe der zweiten PPW-Reihe kontrollieren

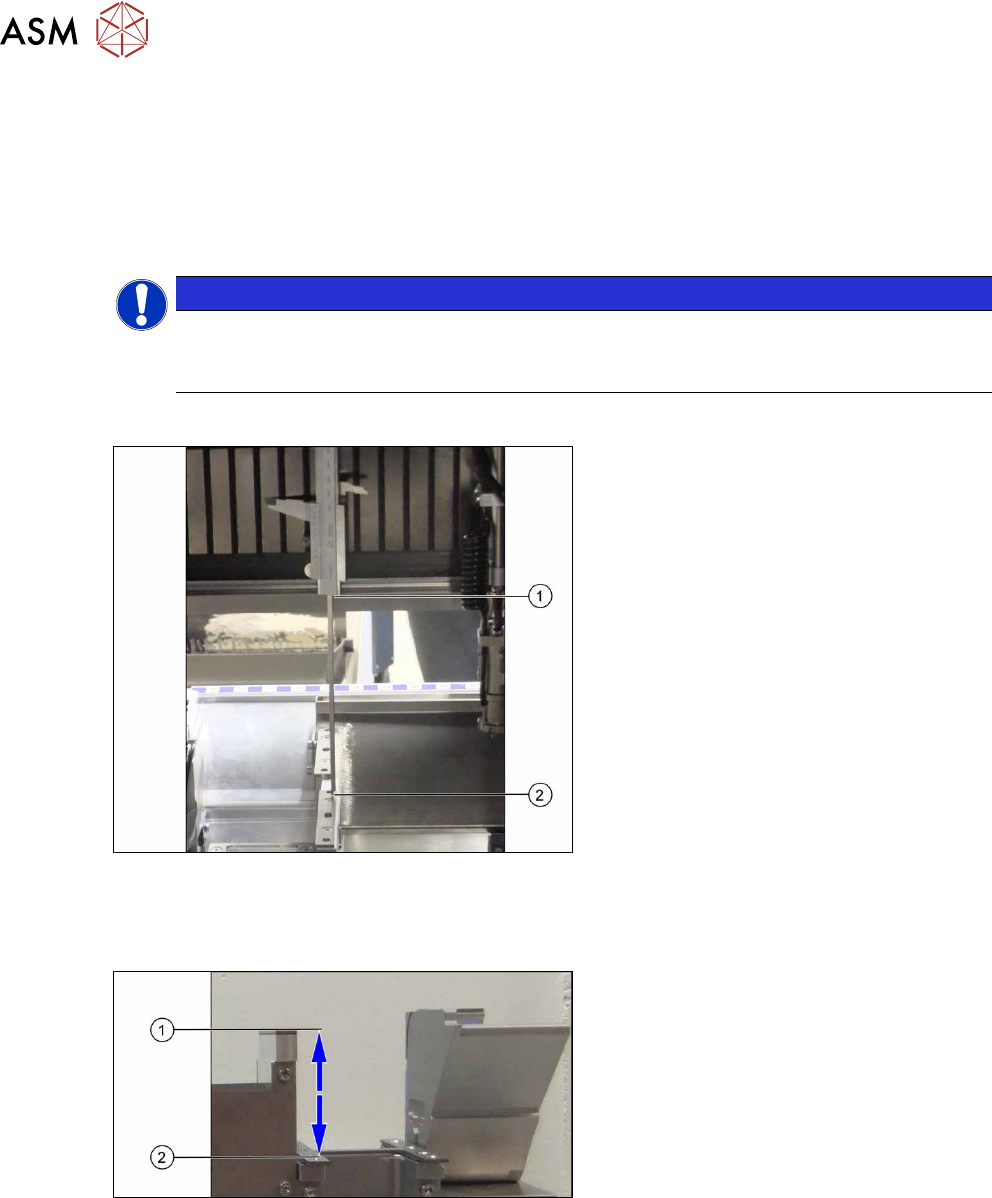

Abb.35: Höhe kontrollieren (am Beispiel Halterung für die
zweite PPW-Reihe)
► Kontrollieren Sie die Höhe der einge-
bauten Auflagen bzw. Halterungen für
die zweite PPW-Reihe.
► Setzen Sie den Messschieber senk-
recht auf die Oberkante der unteren
Linearführung der X‑Achse auf(1) und
messen Sie bis zur Auflagefläche an
der Auflage bzw. Halterung(2).
Messwert: 150,0mm +/‑0,2mm
► Sollte der Abstand kleiner sein, müssen
Sie entsprechend die Abstimmplatten
unter den Auflageflächen entfernen und
die Messung wiederholen.
Höhe der Auflage ASP kontrollieren
Abb.36: Höhe der Auflage APS kontrollieren (am Beispiel
X3 S/X4 S, stellvertretend für das Messprinzip)
Wenn die Höhe der zweiten PPW korrekt auf
150,0mm +/‑0,2mm eingestellt ist, müssen
Sie den Abstand zwischen PPW und der
Auflage ASP kontrollieren.
► Setzen Sie den Messschieber senkrecht
auf die Auflagefläche des PPWs (1) und
messen Sie bis zur Auflage ASP (2).
Messwert: 77mm +/‑0,2mm
► Sollte der Abstand außerhalb der Tole-
ranz liegen, müssen Sie entsprechend
Abstimmplättchen einsetzen oder ent-
fernen.
