2 Kurzbeschreibung 2.6 Hinweis zu den Zugentlastungen 34 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 2.6 Hinweis zu den Zugentlastungen HINWEIS Zugentlastungen Ältere Versionen d…
2 Kurzbeschreibung
2.5 Teileübersicht
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 33
Abb.15: Dummyfeeder
Dummyfeeder mit Marke, 2 Slots
[00519876-xx]
Abb.16: Distanzstück
Distanzstück (Puffer) für SPS
[03094012-xx]
Dieses Distanzstück wird nur gebraucht,
wenn der Pin-Picker an Portal 1 oder 3 zur
Portalwurzel hin installiert wird.
Abb.17: Grundaufbau PPW zweite Reihe
Nur für X3 S, X4 S:
Grundaufbau PPW zweite Reihe/W5-Maga-
zin (für PPW zweite Reihe und ein oder zwei
W5-Magazine)
[03089888-xx]
2 Kurzbeschreibung
2.6 Hinweis zu den Zugentlastungen
34 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
2.6 Hinweis zu den Zugentlastungen
HINWEIS
Zugentlastungen
Ältere Versionen der Pin-Picker sind mit unzureichend dimensionierten Zugentlastungen
ausgestattet.
► Lesen Sie dazu die technische Information "Smart Pin Support: Tausch defekter Spi-
ralkabel am Pin Picker (Update)" [DE: TI2013-09D04] [EN: TI2013-09E04].
Vergleich

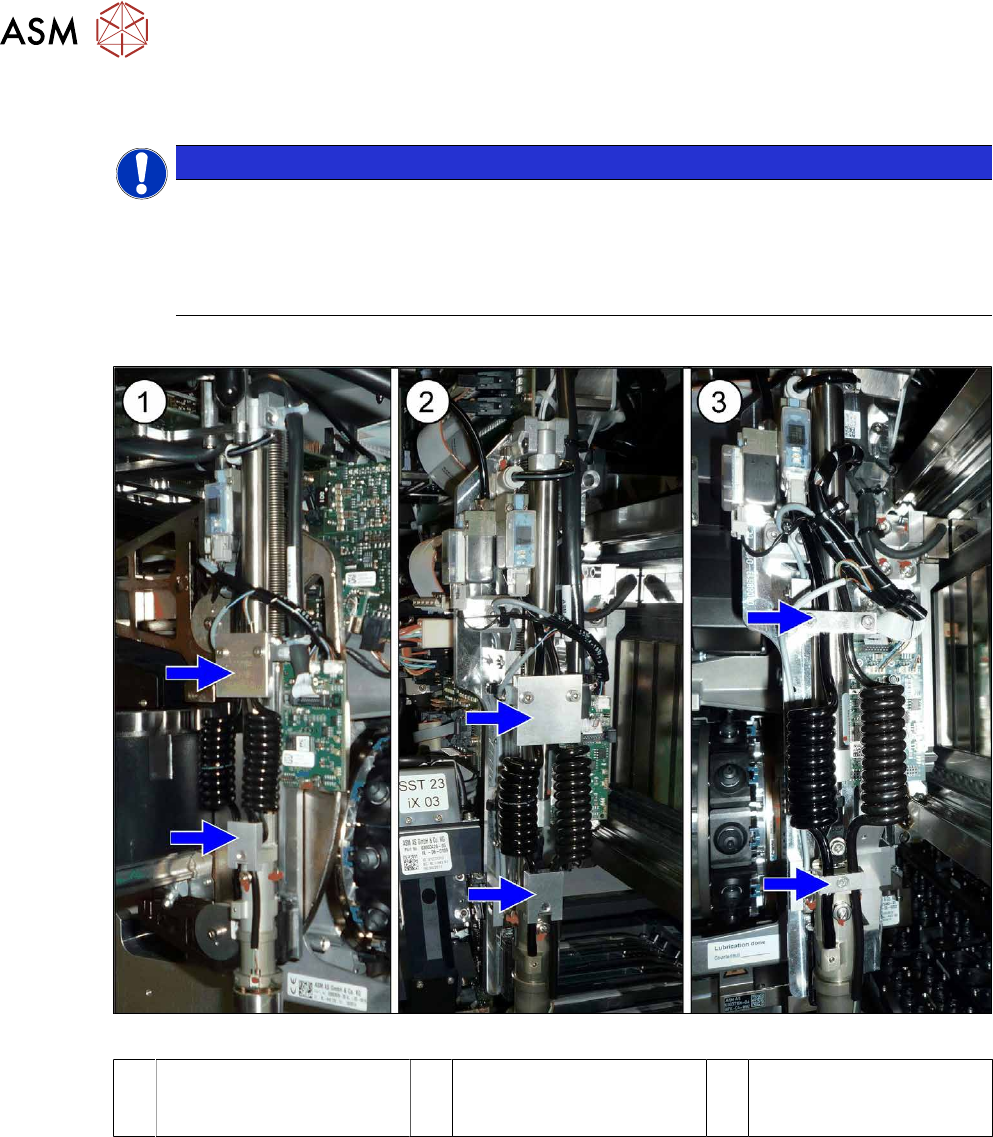

Abb.18: Vergleich der Zugentlastungen
1 Pin-Picker an der SX1/SX2
mit neuen Zugentlastungen
2 Pin-Picker an der X-Serie
S mit neuen Zugentlastun-
gen
3 Pin-Picker an der X-Serie
S mit alten Zugentlastun-
gen
2 Kurzbeschreibung
2.7 Benötigte Werkzeuge und Hilfsmittel
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 35
2.7 Benötigte Werkzeuge und Hilfsmittel
●
Standardwerkzeug
●
Drehmomentschraubendreher 100-500 Ncm [03078400-xx]
●
Tiefenmessschieber 300 mm [03079617-xx] (empfohlen)
oder
Standard-Messschieber (Schieblehre)
HINWEIS
Q10-Magazin
Für den Einbau eines Q10-Magazins benötigen Sie zwingend den Tiefenmessschieber. Ein
Standard-Messschieber hat nicht den benötigten Messbereich von über 227mm.
●
Pro Pin-Picker: 5x Kabelbinder B = 2,4 mm L = 92 mm TYB-23M "schwarz" [00805140-xx]
●
Pro Pin-Picker: 1x Befestigungssockel MB1 [00362777-xx]
●
Pro Pin-Picker: 1x Schraube DIN7991-M3x6-A2 [03016240-xx]
●
Loctite 243 [00334892‑xx]
●
Serviceanleitung Ihrer Maschine
●
Ggf. Montageanleitung "Pipettenwechsler Zweite Reihe – Pipettenwechsler vor
MTC" [00197369‑xx]
●
Ggf. Bedienungsanleitung "Bedienung und Konfiguration – Smart Pin Support" [00197001‑xx]
2.8 Benötigte Arbeitszeit
Der komplette Hardware-Einbau dauert je nach Maschinentyp 3 bis 4 Stunden.
Hinzu kommen ggf. Programmierarbeiten am SIPLACE Pro-Rechner.
