3 Einbau 3.8 Abschließende Arbeiten 58 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
3 Einbau
3.8 Abschließende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 57
3.8 Abschließende Arbeiten
► Setzen Sie den Abfallbehälter wieder ein.
► Setzen Sie die Pins in die SPS-Magazine.
► Fahren Sie die BE-Wagen in die Maschine.
► Schalten Sie die Maschine ein.
Abb.50: Konfiguration Smart Pin Support (am Beispiel SX2)
Bei automatischer Konfiguration mit ange-
schlossener "Platine Magazinerkennung":
► Wählen Sie
.
► Wählen Sie Maschinenkonfiguration.
► Prüfen Sie ob die Pin-Picker(1) und die
Magazine(2) in der Stationssoftware
erscheinen.
HINWEIS!
Wenn ein Pin-Picker oder ein Magazin
in der Software nicht erkannt werden,
dann kontrollieren Sie alle Anschlüsse
und die DIP-Schalter-Einstellungen.
Haben Sie ein Q10-Magazin zusam-
men mit einem MTC an Stellplatz 2
installiert, dann muss dieses manuell
in der Software konfiguriert werden.
(s.u.)
.
Abb.51: Konfiguration Smart Pin Support
Bei manueller Konfiguration ohne "Platine
Magazinerkennung":
► Wählen Sie
.
► Wählen Sie Maschinenkonfiguration.
Führen Sie folgende Schritte nacheinander
für alle SPS-Magazine aus:
► Wählen Sie das Magazin aus.
► Klicken Sie Bearbeiten….
► Tragen Sie den Magazintyp ein und
wählen Sie Übernehmen.
Kalibrierung
► Kalibrieren Sie den Smart Pin Support. Lesen Sie dazu den Abschnitt 5.3.1 "Kalibrierung
durchführen" [}63].
Damit ist der Einbau abgeschlossen.
3 Einbau
3.8 Abschließende Arbeiten
58 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
4 Instandhaltung
4.1 Instandhaltungstätigkeiten Smart Pin Support - Minor
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 59
4 Instandhaltung
VORSICHT
Instandhaltungsanleitung beachten!
Die folgenden Kapitel sind lediglich Auszüge aus der Instandhaltungsanleitung.
► Für die vollständige Instandhaltung des Smart Pin Support lesen Sie die Instandhal-
tungsanleitung Ihrer Maschine.
Für die Instandhaltung des Smart Pin Support sind folgende Tätigkeiten erforderlich:
●
Absaugen der Magazine
●
Reinigen der Schnittstelle am Pin-Picker
●
Reinigen der Pins
4.1 Instandhaltungstätigkeiten Smart Pin Support - Minor
4.1.1 Instandhaltungsintervalle
Instandhaltungstätigkeiten
Smart Pin Support
Dauer
[min]
Jede
Woche
Alle 3
Monate
Alle 6
Monate
Alle 12
Monate
Absaugen der Magazine 1 X
4.1.2 Werkzeuge, Verbrauchsmittel, Verschleiß- und Ersatzteile
●
Staubsauger
4.1.3 Vorbereitende Arbeiten
► Fahren Sie alle BE-Wagen aus der Maschine.
Sehen Sie dazu auch...
2 1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}13]
4.1.4 Durchführen der Instandhaltungstätigkeiten
4.1.4.1 Absaugen der Magazine

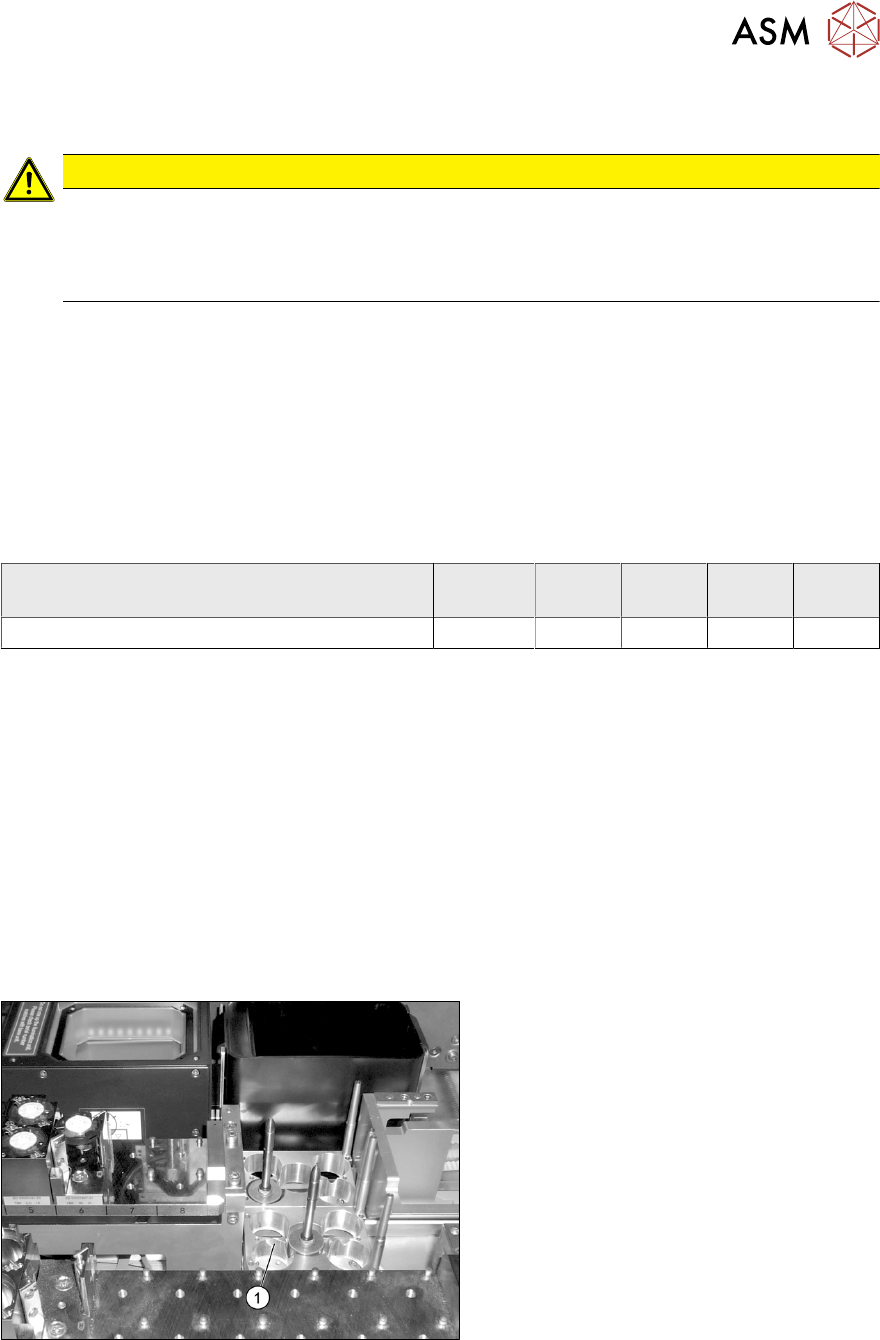

Abb.52: Magazine absaugen
► Saugen Sie alle Pin-Magazine(1) ab.
