3 Einbau
3.2 Einbau Pin-Picker
38 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
3.2 Einbau Pin-Picker
3.2.1 Mechanischer Einbau des Pin-Pickers
HINWEIS
Einbau linke/rechte Seite
Der Einbau wird am Beispiel der rechten Seite gezeigt. Auf Unterschiede wird explizit hin-
gewiesen.
► Falls nicht vormontiert: Stecken Sie den mitgelieferten Pneumatikschlauch am Pin-Picker an.
VORSICHT
Pneumatikschlauch
Im eingebauten Zustand ist es schwierig den Pneumatikschlauch anzustecken.
Abb.19: Pin-Picker anschrauben
► Schrauben Sie den Pin-Picker mit drei
Schrauben(1) (unverlierbar) am Kopf-
halter fest.
VORSICHT!
Ziehen Sie die Schrauben mit einem
Drehmoment von 2,7 Nm fest.
Sichern Sie die Schrauben mit Schrau-
bensicherungslack (Loctite243).
Beachten Sie dabei die umliegenden
Kabel, da durch die Rückholfeder
Schleifgefahr besteht.
.
3 Einbau
3.2 Einbau Pin-Picker
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 39
3.2.2 Einbau der Distanzstücke
Übersicht
Abb.20: Distansstück
Distanzstück (Puffer) für SPS [03094012-xx]
Die Distanzstücke werden gebraucht, wenn
der Pin-Picker an Portal 1 oder 3 zur Portal-
wurzel hin installiert wird. Dies ist immer,
außer bei Portal 3 an der X3 S, der Fall.
(Siehe auch 2.4 "Mögliche Konfigurationen /
Benötigtes Material" [}22])
Abb.21: Hülse im Puffer
VORSICHT!
Die Hülse (1) fällt leicht aus den
Puffern heraus.
Achten Sie darauf diese nicht zu
verlieren.
Die Hülse muss sich beim Anschrau-
ben der Puffer in den Puffern
befinden (2).
.
Einbau
Abb.22: Puffer mit Distanzstück
► Entfernen Sie die Befestigungs-
schraube des Puffers(1) und nehmen
Sie den Puffer ab. Achten Sie dabei
darauf die Hülse nicht zu verlieren.
► Schrauben Sie das Distanzstück(2) an.
► Schrauben Sie den Puffer auf das Dis-
tanzstück. Achten Sie dabei darauf die
Hülse nicht zu verlieren.
► Wiederholen Sie diesen Vorgang für den zweiten Puffer an der Portalwurzel.
► Schieben Sie den Kopfhalter vorsichtig gegen den Puffer und prüfen Sie, ob Kabel geklemmt
werden. Korrigieren Sie ggf. die Kabelverlegung.
► Wiederholen Sie diesen Vorgang an allen betroffenen Portalen.
3 Einbau
3.2 Einbau Pin-Picker
40 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
3.2.3 Elektrische Verbindungen herstellen
Sie benötigen pro Pin-Picker folgende Teile:
●
5x Kabelbinder B=2,4mm L=92mm TYB-23M „schwarz“ [00805140-xx]
●
1x Befestigungssockel MB1 [00362777-xx]
●
1x Schraube DIN7991-M3x6-A2 [03016240-xx]
Übersicht

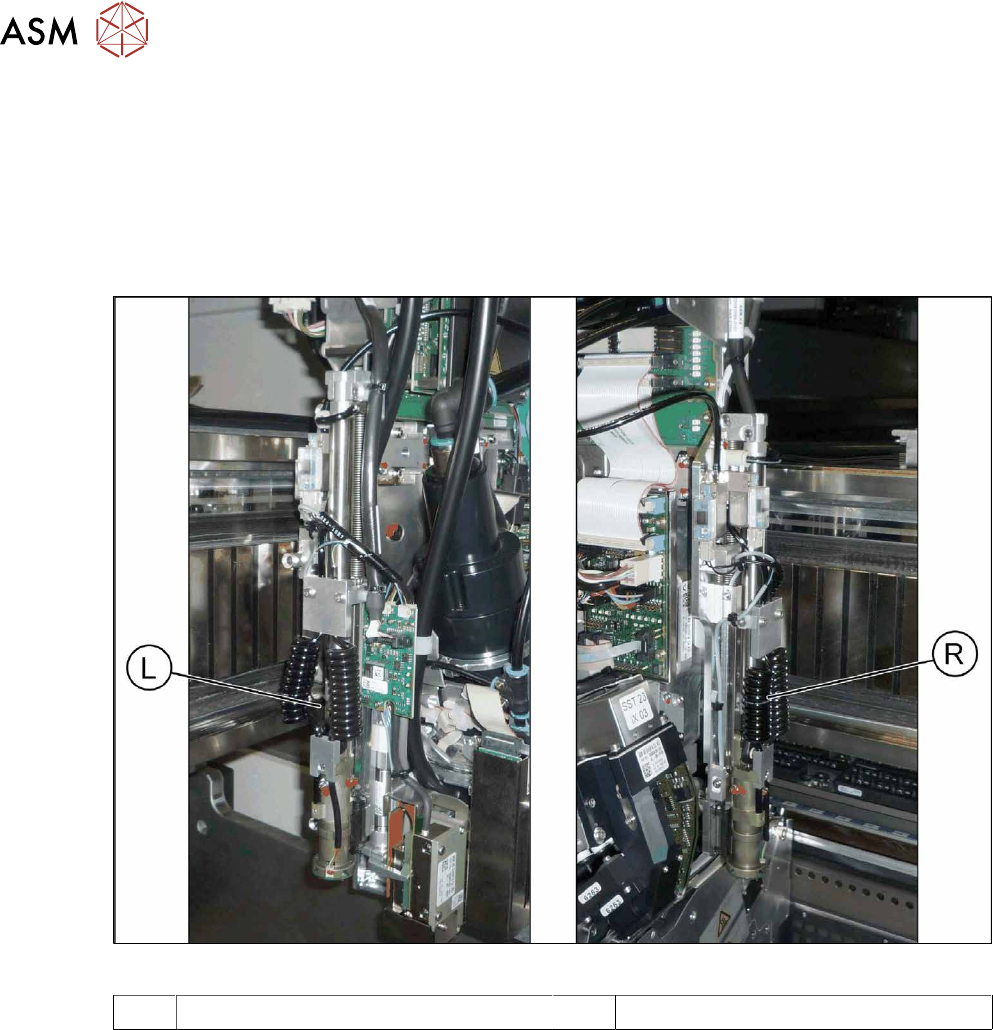

Abb.23: Pin-Picker links und rechts
L Pin-Picker links R Pin-Picker rechts
