3 Einbau 3.2 Einbau Pin-Picker 38 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 3.2 Einbau Pin-Picker 3.2.1 Mechanischer Einbau des Pin-Pickers HINWEIS Einbau linke/rechte Seite De…
3 Einbau
3.1 Vorbereitende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 37
3 Einbau
In diesem Abschnitt werden folgende Themen beschrieben:
●
Vorbereitende Arbeiten
●
Einbau des Pin-Pickers
●
Einbau des W5-Magazins
●
Einbau des Q10-Magazins
●
Umbau der Pipettenstation und des Abwurfbehälters
●
Einsetzen der Dummyfeeder
●
Abschließende Arbeiten
Diese Arbeiten müssen, je nach Konfiguration, an jedem Portal bzw. an jedem Stellplatz durchge-
führt werden.
HINWEIS
Ab SW 706.1 SP2
Ab SW 706.1 SP2 können Magazine ohne die Platine "Magazinerkennung" verbaut wer-
den. In diesem Fall erfolgt die Konfiguration der Magazine ausschließlich manuell über die
Software (Autokonfig).
3.1 Vorbereitende Arbeiten
► SIPLACE X3 S, X4 S:
Wenn noch nicht vorhanden muss ein Pipettenwechsler "Zweite Reihe" eingebaut werden.
Lesen Sie dazu die Montageanleitung "Pipettenwechsler Zweite Reihe – Pipettenwechsler vor
MTC" [00197369‑xx].
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}13]
3 Einbau
3.2 Einbau Pin-Picker
38 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
3.2 Einbau Pin-Picker
3.2.1 Mechanischer Einbau des Pin-Pickers
HINWEIS
Einbau linke/rechte Seite
Der Einbau wird am Beispiel der rechten Seite gezeigt. Auf Unterschiede wird explizit hin-
gewiesen.
► Falls nicht vormontiert: Stecken Sie den mitgelieferten Pneumatikschlauch am Pin-Picker an.
VORSICHT
Pneumatikschlauch
Im eingebauten Zustand ist es schwierig den Pneumatikschlauch anzustecken.

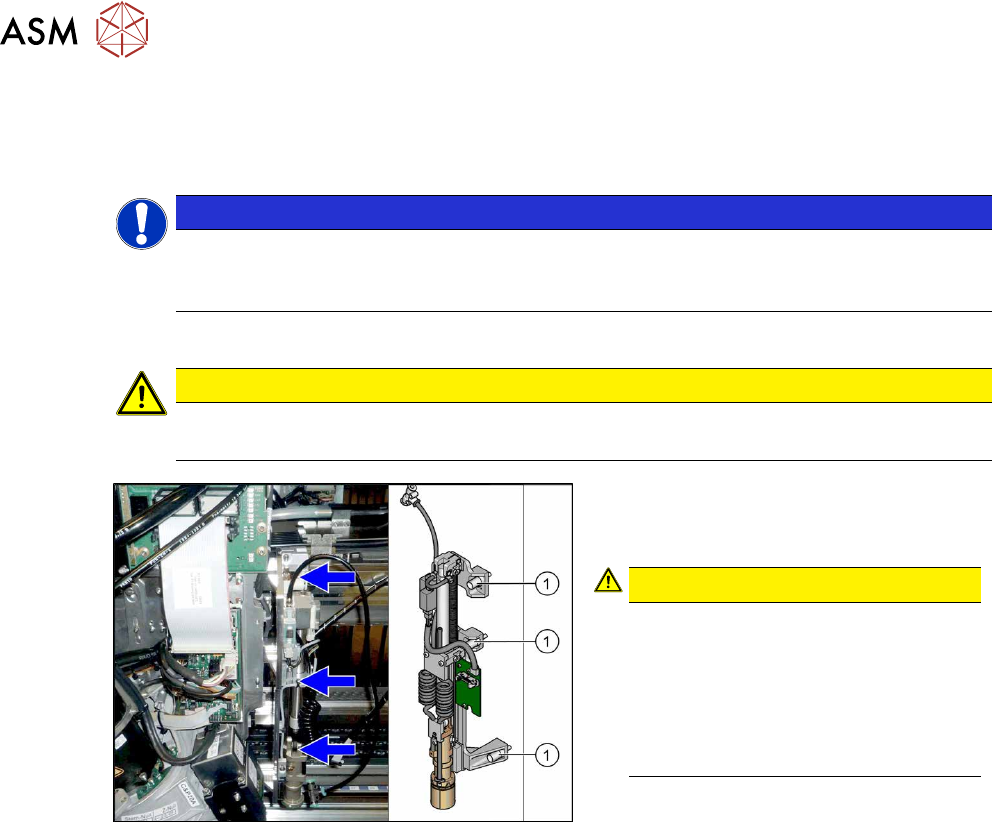

Abb.19: Pin-Picker anschrauben
► Schrauben Sie den Pin-Picker mit drei
Schrauben(1) (unverlierbar) am Kopf-
halter fest.
VORSICHT!
Ziehen Sie die Schrauben mit einem
Drehmoment von 2,7 Nm fest.
Sichern Sie die Schrauben mit Schrau-
bensicherungslack (Loctite243).
Beachten Sie dabei die umliegenden
Kabel, da durch die Rückholfeder
Schleifgefahr besteht.
.
3 Einbau
3.2 Einbau Pin-Picker
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 39

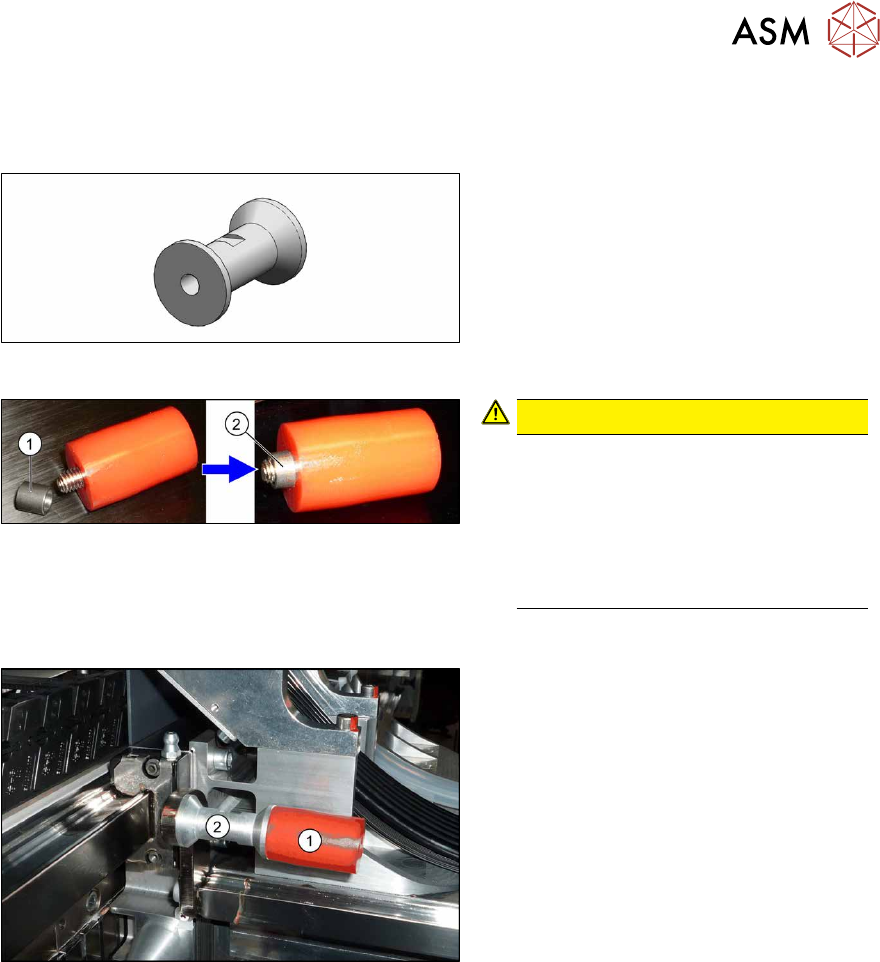

3.2.2 Einbau der Distanzstücke
Übersicht
Abb.20: Distansstück
Distanzstück (Puffer) für SPS [03094012-xx]
Die Distanzstücke werden gebraucht, wenn
der Pin-Picker an Portal 1 oder 3 zur Portal-
wurzel hin installiert wird. Dies ist immer,
außer bei Portal 3 an der X3 S, der Fall.
(Siehe auch 2.4 "Mögliche Konfigurationen /
Benötigtes Material" [}22])
Abb.21: Hülse im Puffer
VORSICHT!
Die Hülse (1) fällt leicht aus den
Puffern heraus.
Achten Sie darauf diese nicht zu
verlieren.
Die Hülse muss sich beim Anschrau-
ben der Puffer in den Puffern
befinden (2).
.
Einbau
Abb.22: Puffer mit Distanzstück
► Entfernen Sie die Befestigungs-
schraube des Puffers(1) und nehmen
Sie den Puffer ab. Achten Sie dabei
darauf die Hülse nicht zu verlieren.
► Schrauben Sie das Distanzstück(2) an.
► Schrauben Sie den Puffer auf das Dis-
tanzstück. Achten Sie dabei darauf die
Hülse nicht zu verlieren.
► Wiederholen Sie diesen Vorgang für den zweiten Puffer an der Portalwurzel.
► Schieben Sie den Kopfhalter vorsichtig gegen den Puffer und prüfen Sie, ob Kabel geklemmt
werden. Korrigieren Sie ggf. die Kabelverlegung.
► Wiederholen Sie diesen Vorgang an allen betroffenen Portalen.
