3 Einbau
3.5 Einbau des Q10-Magazins
54 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
3.5.3 Anschließen der Platine "Magazinerkennung" (falls vorhanden)
HINWEIS
Ab SW 706.1 SP2
► An Maschinen vor SW 706.1 SP2 erfolgt die Konfiguration der Magazine automatisch
mittels der Platinen "Magazinerkennung".
► Werden ältere Maschinen mit SPS auf eine Version ab SW 706.1 SP2 hochgerüstet,
dann bleibt die bestehende Magazinkonfiguration in der Software erhalten. Werden an
diesen hochgerüsteten Maschinen weitere Magazine ohne Platine eingebaut, dann
müssen diese manuell über die Software (Autokonfig) konfiguriert werden.
► Ab SW 706.1 SP2 können Magazine ohne die Platine "Magazinerkennung" verbaut
werden. In diesem Fall erfolgt die Konfiguration der Magazine ausschließlich manuell
über die Software (Autokonfig).
Fahren Sie in diesem Fall mit Kapitel 3.3.4 "Montage W5-Magazin" [}46] fort.
HINWEIS
Konfiguration des Q10-Magazins
► Wird das Q10-Magazin an Stellplatz 2 zusammen mit einem MTC installiert, dann
erfolgt die Konfiguration in jedem Fall manuell über die Software.

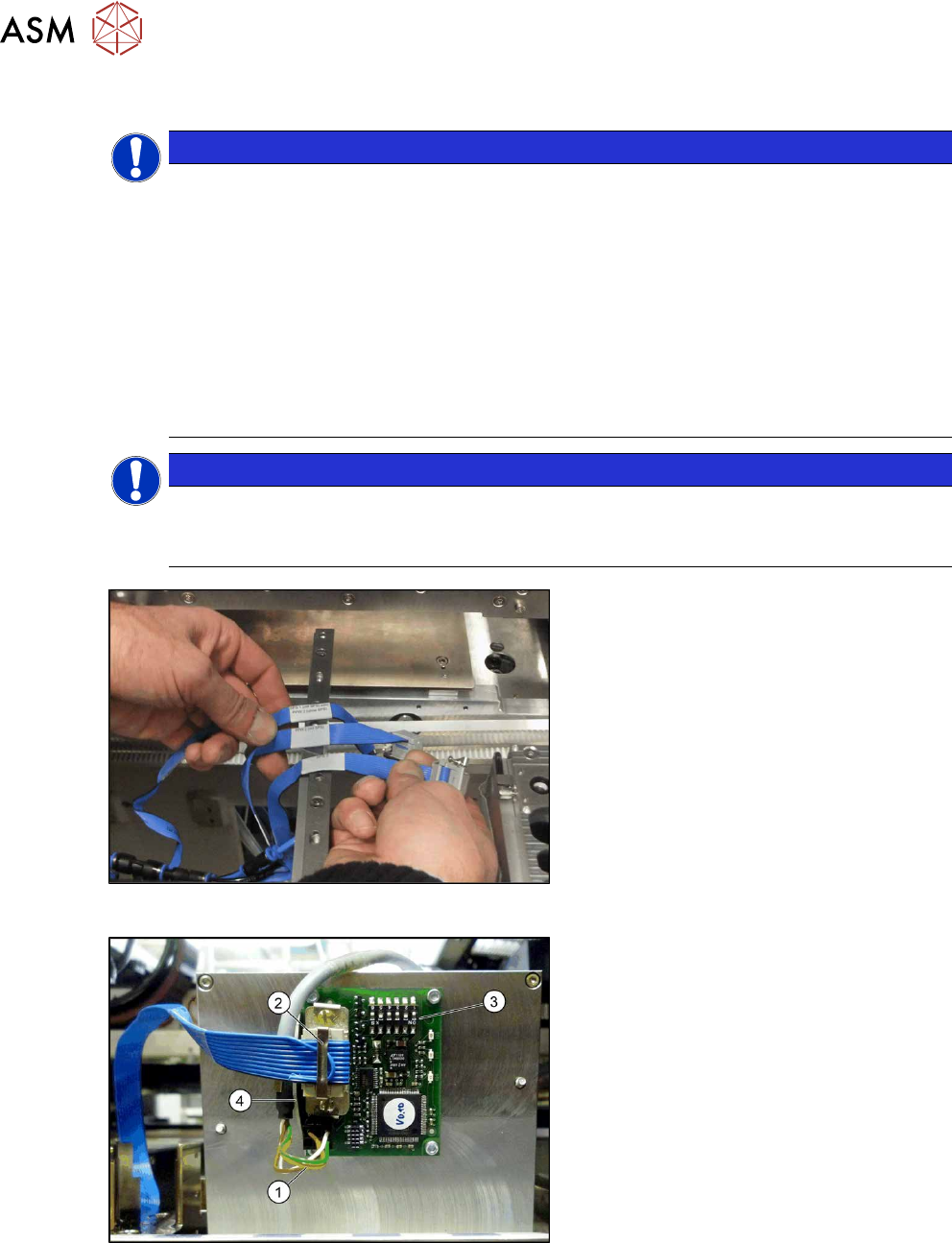

Abb.45: Datenkabel für PPW 2 und SPS
► Lokalisieren Sie die benötigten Kabel.
Für die verschiedenen Konfigurationen aus
PPW mit oder ohne Smart Pin Support
(SPS) sind vier entsprechend beschriftete
Datenkabel in der Maschine vorbereitet.
●
X1*a (PPW 1)
●
X1*b (SPS (1) oder PPW 2 (ohne
SPS))
●
X1*c (PPW 2 mit SPS)
●
X1*d (SPS2)
Abb.46: Anschluss Platine (am Beispiel Q10)
► Falls nicht vormontiert, schrauben Sie
die Platine mit vier M2,5x4-Schrauben
auf die Unterseite des Magazins. Der
Anschluss für das Flachbandkabel
muss dabei zum Metallwinkel(4) zei-
gen.
► Stecken Sie das Spannungsversor-
gungskabel(1) an den Stecker X8 auf
der Platine des Magazins an.
► Montieren Sie die Zugentlastung für
das Spannungsversorgungskabel am
Metallwinkel und befestigen Sie das
Kabel.
► Stecken Sie das "PPW SPS Flach-
bandkabel"(2) an den Stecker X6 auf
der Platine an und schrauben Sie es
fest.
► Setzen Sie die Jumper(3) am DIP-
SchalterS1. (s.u.)
3 Einbau
3.5 Einbau des Q10-Magazins
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 55
3.5.3.1 DIP-Schalter S1 – Jumperbelegung
VORSICHT
Q10-Magazin
Wird das Q10-Magazin an Stellplatz 2 zusammen mit einem MTC installiert, dann muss
das Q10-Magazin immer manuell in der Software (Autokonfig) konfiguriert werden.
S1.1 S1.2 Magazin angeschlossen an
ON OFF PPW-Anschluss 2
OFF ON PPW-Anschluss 4
S1.4 S1.5 S1.6 Bedeutung
OFF OFF OFF Garage ist ausgeschaltet
OFF ON OFF Garagentyp Q10
X X ON Reserved
HINWEIS
Jumper S1.3
Der Jumper S1.3 wird nicht verwendet.
3.5.4 Montage Q10-Magazin

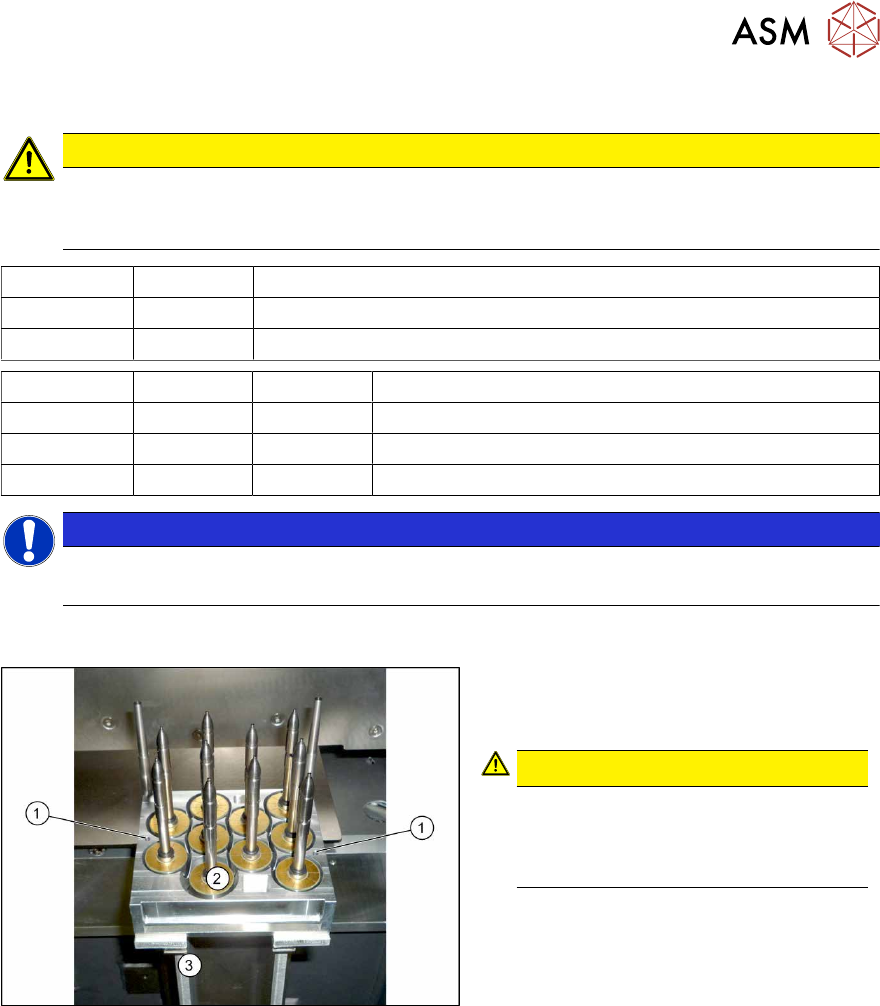

Abb.47: Q10-Magazin
► Setzen Sie das Magazin auf den Hal-
ter(3) und schrauben Sie es mit den
Befestigungsschrauben(1) fest.
 VORSICHT!
Achten Sie auf die Einbaulage.
Die Kalibriergarage (2) muss sich auf
der dem Transport abgewandten Seite
befinden.
.
3 Einbau
3.6 Umbau der Pipettenstation und des Abwurfbehälters (nur SIPLACE X3S, X4S)
56 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
3.6 Umbau der Pipettenstation und des Abwurfbehälters (nur
SIPLACE X3S, X4S)
HINWEIS
Montageanleitung
► Lesen Sie hierzu auch die Montageanleitung "PPW 2te Reihe / PPW vor MTC2 –
SIPLACE X‑SerieS" [DE+EN:00197369‑xx].

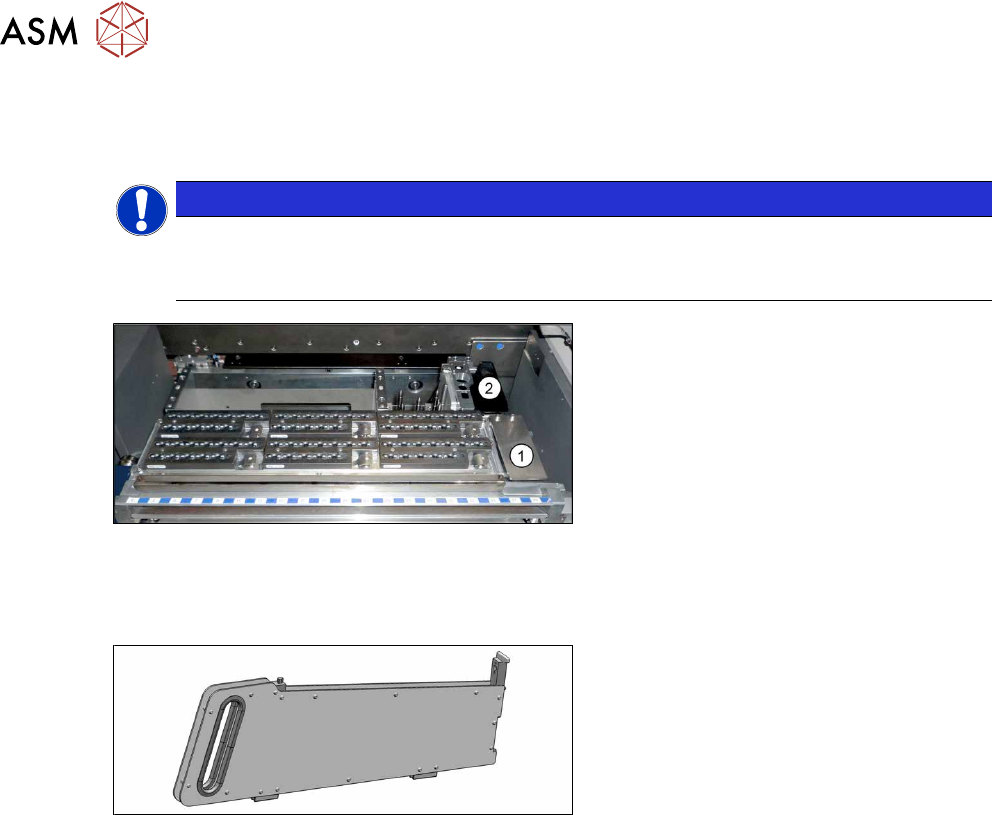

Abb.48: Pipettenstation und Abwurfbehälter
► Wenn vorhanden muss die Pipetten-
station und der zugehörige Abwurfbe-
hälter von Position(1) nach weiter
innen an Position(2) versetzt werden.
► Montieren Sie an der früheren Posi-
tion(1) eine Abdeckplatte.
► Wiederholen Sie diese Schritte ggf. für
alle Stellplätze.
3.7 Einsetzen der Dummyfeeder
Abb.49: Dummyfeeder
► SIPLACE X4S, X4iS: Setzen Sie an
den Stellplätzen1 und3 das "COT-X
Füllstück mit Marke
2Slots" [00519876‑xx] auf Spur39.
Dadurch werden die Spuren38 und39
belegt.
► SIPLACE X3S: Setzen Sie an Stell-
platz1 das "COT-X Füllstück mit Marke
2Slots" [00519876‑xx] auf Spur39.
Dadurch werden die Spuren38 und39
belegt.
