3 Einbau 3.2 Einbau Pin-Picker Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 43 3.2.4 Druckluft anschließen Das Anschließen der Druckluft erfolgt je nach montiertem Kopf unterschie…
3 Einbau
3.2 Einbau Pin-Picker
42 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019

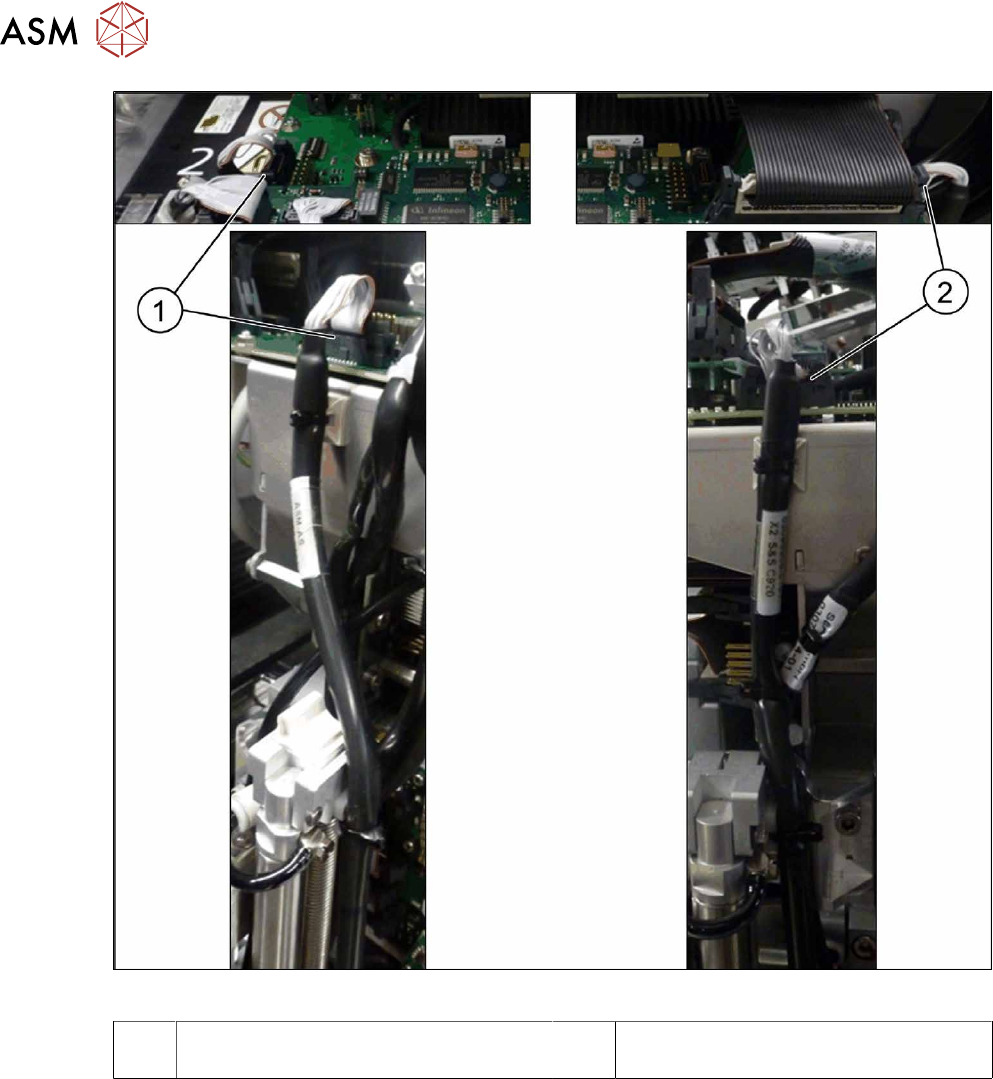

Abb.25: Anschluss am Kopfinterface
1 Anschluss an die Platine "Kopfinterface
C700-L" (Links) an Stecker X11
2 Anschluss an die Platine "Kopfinterface
C700-R" (Rechts) an Stecker X13
► Stecken Sie das Rundkabel am Kopfinterface an.
3 Einbau
3.2 Einbau Pin-Picker
Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019 43
3.2.4 Druckluft anschließen
Das Anschließen der Druckluft erfolgt je nach montiertem Kopf unterschiedlich.
VORSICHT
Kabel- und Schlauchverlegung
► Achten Sie darauf, dass die Einfahrbereiche der Portal-Puffer frei von Kabeln und
Schläuchen bleiben. Ansonsten können diese gequetscht werden.
► Verwenden Sie, insbesondere wenn eine Vakuumpumpe installiert ist, immer den
Pneumatikanschluss rechts oben am Druckluftverteiler. An anderen Anschlüssen liegt
ggf. nicht immer Druckluft an.
Druckluft anschließen an einem Portal mit SIPLACE Twin

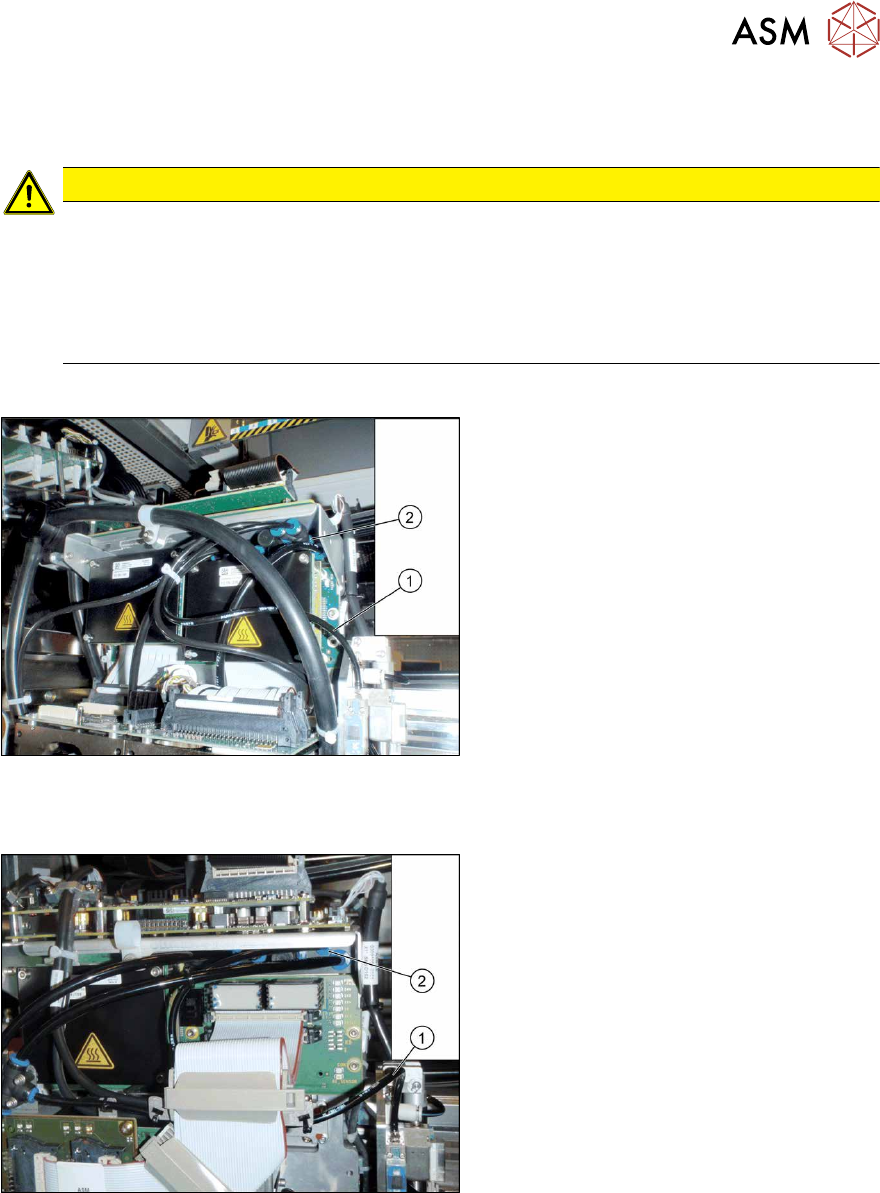

Abb.26: Druckluft anschließen mit SIPLACE Twin
► Verbinden Sie den Pneumatik-
schlauch(1) des Pin-Pickers mit dem
rechten oberen Anschluss(2) am
Druckluftverteiler. Verwenden Sie dazu
ggf. ein T- oder Y‑Stück.
Kürzen Sie die Schläuche dazu auf
sinnvolle Längen.
► Fixieren Sie den Schlauch mit Kabel-
bindern.
Druckluft anschließen an einem Portal mit SIPLACE C&P/CPP
Abb.27: Druckluft mit SIPLACE C&P/CPP
► Verbinden Sie den Pneumatik-
schlauch(1) des Pin-Pickers mit dem
rechten oberen Anschluss(2) am
Druckluftverteiler.
Kürzen Sie die Schläuche dazu auf
sinnvolle Längen.
► Fixieren Sie den Schlauch mit Kabel-
bindern.
3 Einbau
3.3 Einbau des W5-Magazins (SIPLACE X3 S, X4 S)
44 Assembly Instructions / Montageanleitung SIPLACE X-Series S Smart Pin Support 05/2019
3.3 Einbau des W5-Magazins (SIPLACE X3 S, X4 S)
Sehen Sie dazu auch...
2 2.4 "Mögliche Konfigurationen / Benötigtes Material" [}22]
3.3.1 Vorbereitende Arbeiten
► Die Option "Pipettenwechsler 2. Reihe" muss installiert sein.
► Bauen Sie für eine bessere Zugänglichkeit die erste Reihe PPW aus. Lesen Sie dazu ggf. die
Serviceanleitung Ihrer Maschine.
3.3.2 Kontrolle/Korrektur des Höhenabstands
Falls noch nicht geschehen müssen Sie die Höhe der zweiten PPW-Reihe kontrollieren. Zusätzlich
muss für die SPS die Höhe der Auflage ASP geprüft werden.
► Schieben Sie für die Messung auf der äußeren Seite den Bestückkopf nach innen.
► Verfahren Sie das Portal so, dass der Bestückkopf ungefähr auf der späteren PPW-Position steht.
HINWEIS
Verkratzen der Magnetleiste vermeiden
Achten Sie darauf, dass die Messschieberspitze für die Innenmessung nicht die Magnet-
leiste berührt, da diese sonst verkratzen kann.
Höhe der zweiten PPW-Reihe kontrollieren

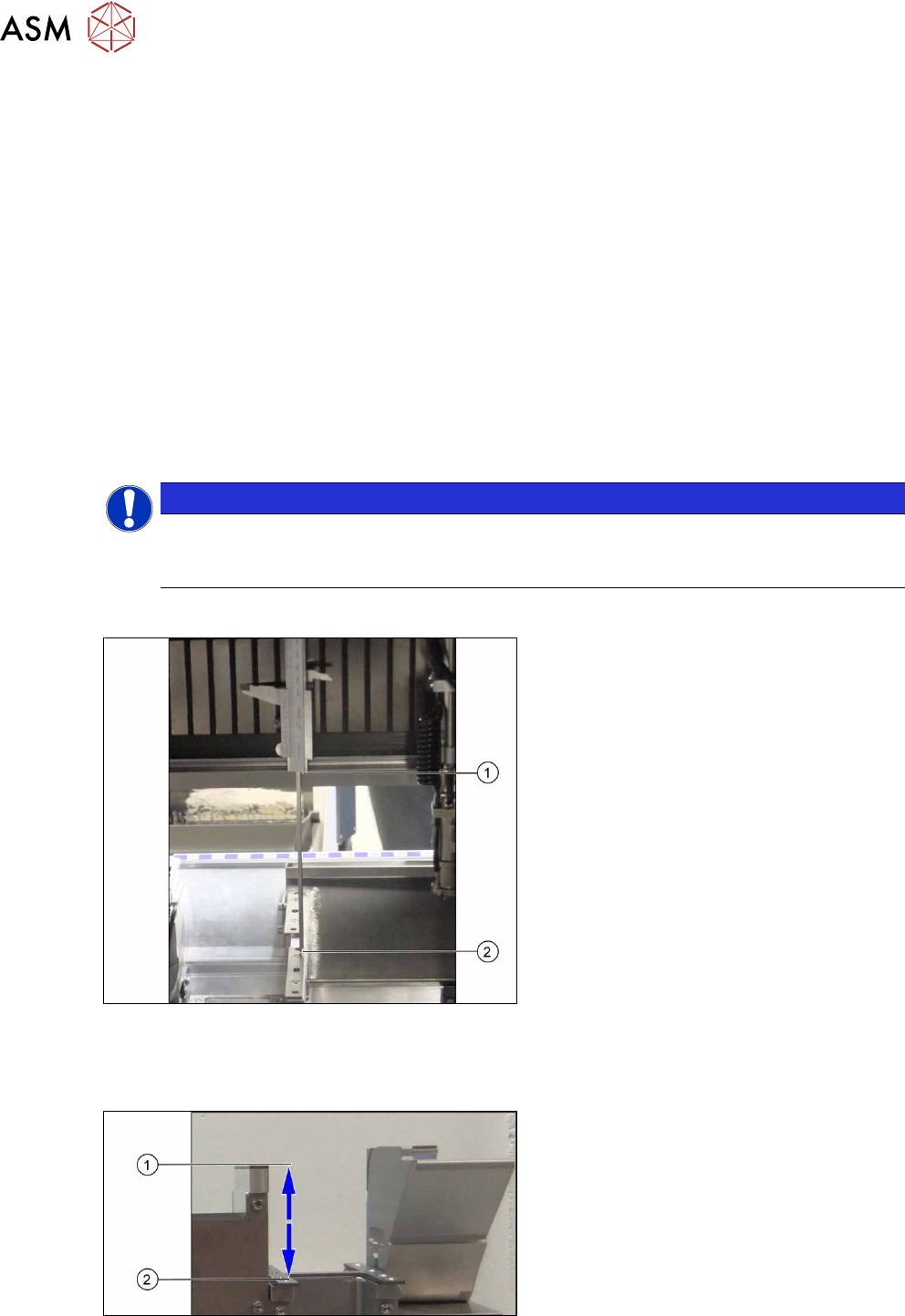

Abb.28: Höhe kontrollieren (am Beispiel Halterung für die
zweite PPW-Reihe)
► Kontrollieren Sie die Höhe der einge-
bauten Auflagen bzw. Halterungen für
die zweite Reihe.
► Setzen Sie den Messschieber senkrecht
auf die Oberkante der unteren Linear-
führung der X‑Achse auf(1) und mes-
sen Sie bis zur Auflagefläche an der
Auflage bzw. Halterung(2).
Messwert: 150,0mm +/‑0,2mm
► Sollte der Abstand kleiner sein, müssen
Sie entsprechend die Abstimmplatten
unter den Auflageflächen entfernen und
die Messung wiederholen.
Höhe der Auflage ASP kontrollieren
Abb.29: Höhe der Auflage APS kontrollieren (am Beispiel
SIPLACE X3S/X4S, stellvertretend für das Messprinzip)
Wenn die Höhe der zweiten PPW-Reihe kor-
rekt auf 150,0mm +/‑0,2mm eingestellt ist,
müssen Sie den Abstand zwischen PPW und
der Auflage ASP kontrollieren.
► Setzen Sie den Messschieber senkrecht
auf die Auflagefläche des PPWs(1) und
messen Sie bis zur Auflage ASP(2).
Messwert: 77mm +/‑0,2mm
► Sollte der Abstand außerhalb der Toleranz
liegen, müssen Sie entsprechend Abstimm-
plättchen einsetzen oder entfernen.
