SP18P-L
维修手册
1.8
消耗零件更换
Page 1-63

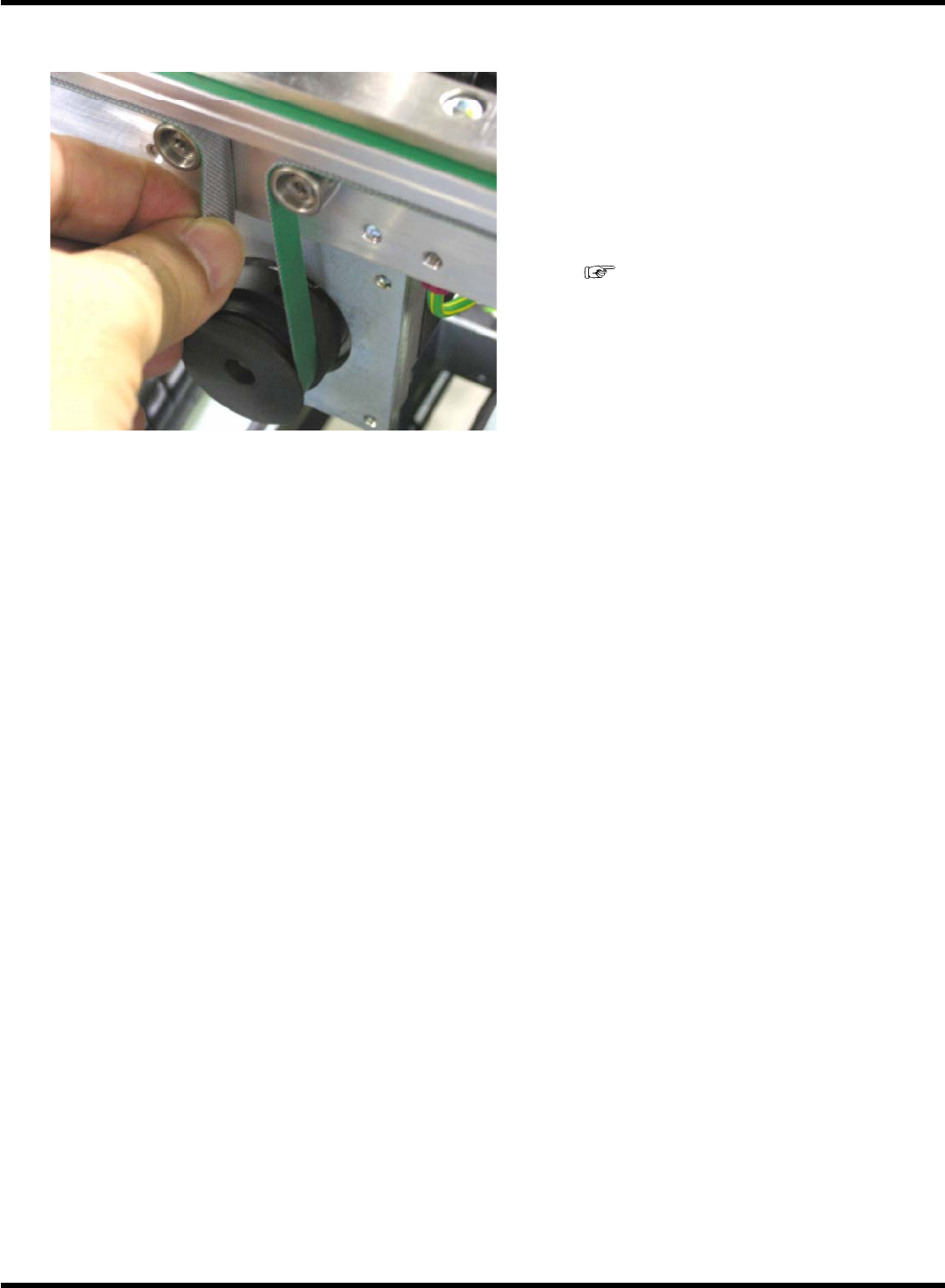

基板搬送皮带的安装
1.
将皮带插入滚轮和导轨之间的缝隙中。
2.
将皮带安在驱动轮和张紧滑轮上。
3.
确认皮带的张力。
张力的确认、调整方法
(
1.5.2
基板搬送皮带的检查
)
EJP1A-017P
EJP1A-C-MMA01-A03-02
SP18P-L
维修手册
1.8
消耗零件更
换
Page 1-64
1.8.4

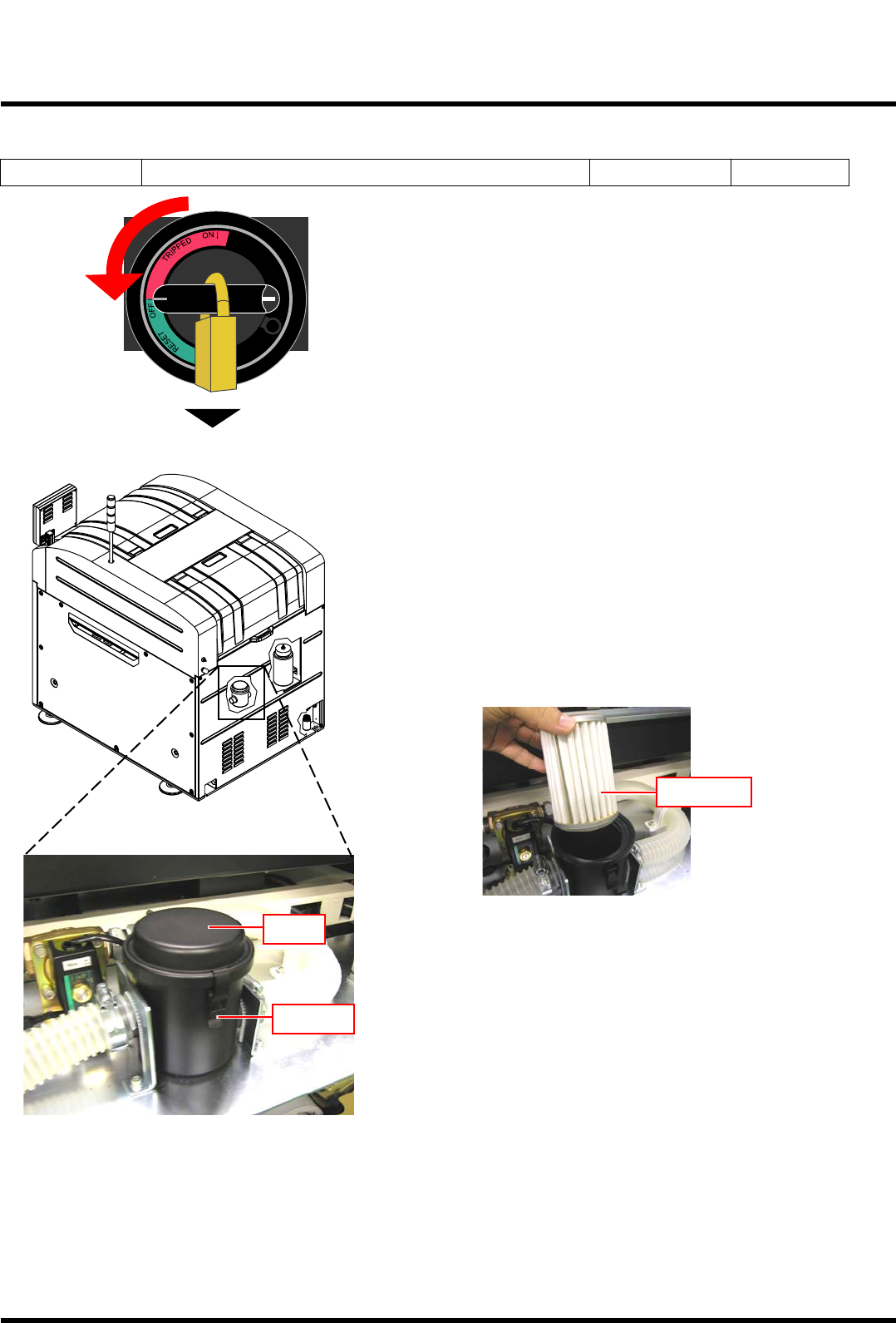

清洁装置过滤器的更换
(3000
小时
)
使用工具
需要时间
3 ~ 4
分钟
1.
将电源置于
OFF
。
请锁定电源开关。
2.
打开后面安全盖。
3.
打开盖。
请拆卸过滤器上部的固定爪后打开盖。
4.
更换过滤器。
5.
关闭盖。
6.
关闭后面安全盖。
EJP1A-032P
过滤器
EJP1A-C-MMA01-A03-03
EJP1A-424E
EJP1A-013P
盖
固定爪
SP18P-L
维修手册
1.8
消耗零件更换
Page 1-65
1.8.5
基板上压紧陀螺的更换
(3000
小时
)
使用工具
一字螺丝刀
需要时间
1 ~ 2
分钟
要求
本维护是在电源开关置于
ON ( I )
的状态下进行的作业。在可动部内进行作业时，请
务必将伺服开关置于
OFF ( O )
后，打开安全盖。
(
安全盖打开，可动部电机的电源将被
切断。
)
1.
将伺服开关置于
OFF (O)
。
2.
打开前面安全盖。
3.
拆卸基板止动器气缸尖端的基板上压紧陀
螺。
4.
安装新的上压紧陀螺。
5.
关闭前面安全盖。
6.
将伺服开关置于
ON ( I )
。
O
FF ( )
ON (
)
SERVO
O
FF ( )
ON (
)
SERVO
EJP1A-C-MMA01-A03-00
EJP1A-533E
基板止动器尖端基板上压紧陀螺
