SP18P-L
维修手册
1.3 24
小时检查
(
日常
)
Page 1-32
5.
关闭前面安全盖。

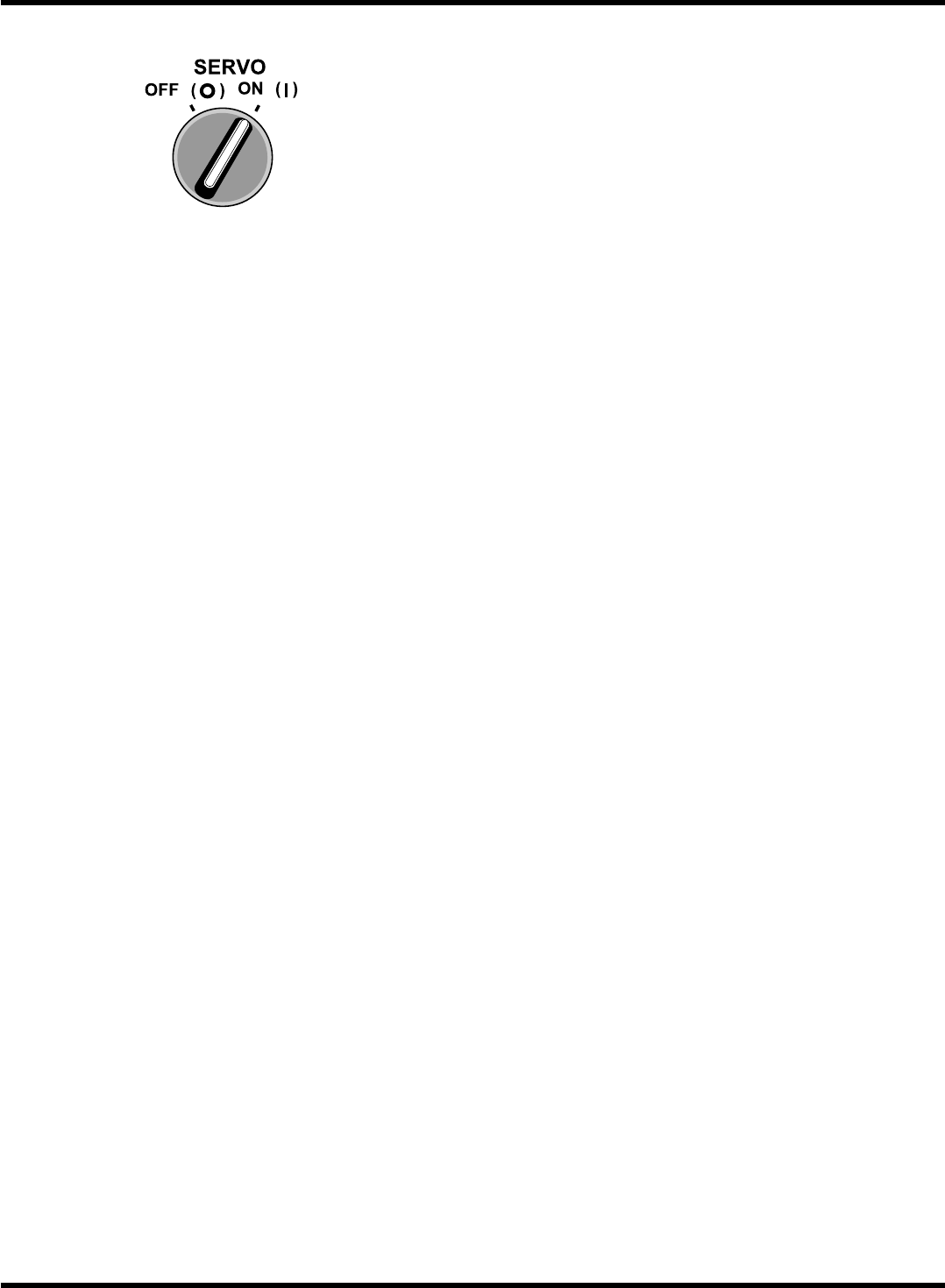

6.
将伺服开关置于
ON ( I )
。
EJP1A-C-MMA01-A02-02
SP18P-L
维修手册
1.4 140
小
时检查
(
一周一次
)
Page 1-33
1.4 140
小时检查
(
一周一次
)
1.4.1
网板清扫吸引部的清扫
请进行吸引部的清扫。
使用工具
六角扳手
4 mm
需要时间
10
分钟
1.
将电源置于
OFF
。
请锁定电源开关。
2.
打开后面安全盖。
3.
取下纸管。
请将纸卷的纸管挪到左边一直到离开突起部。
确认轴是否离开右侧突起部，然后把轴拆卸。
(
卷
上侧、供给侧都要拆卸。
)
供给侧的纸管，以后作为卷上侧纸管还要使用。
请使其保持插入轴上的状态。
下一页
EJP1A-C-MMA01-A02-02
EJP1A-054E
EJP1A-072E
EJP1A-073E
1
2
SP18P-L
维修手册
1.4 140
小时检查
(
一周一次
)
Page 1-34
4.
取出吸嘴。
∗
卸下吸嘴部的六角螺栓并将其从吸引部取下。
(
参照左图
)
5.
清扫吸嘴。
∗
用
IPA
或酒精将棉纱布等弄湿进行擦拭。或者
清洗。
∗
在清扫完成后设置吸嘴之前，请进行充分的干
燥。
6.
清扫后，安装吸嘴。
7.
安装纸管。
∗
按照与步骤
3.
相反的顺序将纸管安装到装置
上。
•
将法兰盘套上轴，然后拧紧旋钮固定法兰盘。
∗
设置时，请使纸卷的切口嵌上凸部。
8.
关闭后面安全盖。
EJP1A-C-MMA01-A02-01
EJP1A-412E
吸嘴
EJP1A-061E
EJP1A-074E
凸部
EJP1A-055E
法兰盘
轴
旋钮
1
2
