SP18P-L
维修手册
Page 2-1
2.
2.
机器参数
“
机器参数
”
，是用校准等方法补正每台机器的个体差异的值。另外，这里所说的
“
机器参数
示教
”
是设定各
“
机器参数
”
的调整及校准作业。
此作业，请在如下条件时进行。
移设本机时
更换装置时
地板的水平度有变化时
周围温度发生极大的变化时
EJP1A-C-MMA02-A00-00
SP18P-L
维修手册
2.1
机器参数的项目
Page 2-2
2.
2.1
机器参数的项目
2.1.1
机器参数的项目
可以进行机器参数的确认。机器参数的数据基本都可以通过示教来变更，所以除了信号塔、不良判
定值、网络、动作参数及选项设定之外，不要通过输入进行变更。
a. [
原点偏移量
1]
可以显示
X
、
Y
、
θ
、升降机、支架、刮板及照相机各轴的原点偏移量。
b. [
原点偏移量
2]
可以显示基板原点、传送带的调整原点偏移量。
c. [
不良判定值
]
可以进行不良判定值
(
进行基板识别的错误判定的基准值
)
的设定。
d. [
照相机
]
可以显示
θ
轴旋转原点的偏移量、倍率等。
e. [
其它偏移量
]
可以显示间隙、基板厚度、止动器的各偏移量。
f. [Signal tower]
可以设定各状态下的显示灯与报警器。
∗
按下箭头键
，以下项目将被显示在子菜单。
g. [
网络设定
]
设定与
PT
进行的通信。
h. [
动作参数
]
可以设定与本机动作相关的参数。
例如，在搬入基板时，可以变更搬向传送带的时间。
i. [
选项设定
]
可以在该画面中选择本机的特殊动作。
例如，可以选择湿式清扫后的往复印刷。
j. [
机器参数数据检查
]
可以进行机器参数的数据检查。
k. [
机器参数示教菜单
]
进行各机器参数的示教。
∗
注意
为了设定与机器动作相关的重要的参数，请在接受本公司的培训后再进行。
EJP1A-C-MMA02-A01-00
EJP1A-Mp-0016
a
b
c d
e
f
EJP1A-Mp-0002
g
h
i
j
k
SP18P-L
维修手册
2.1
机器参数的项目
Page 2-3
2.1.2

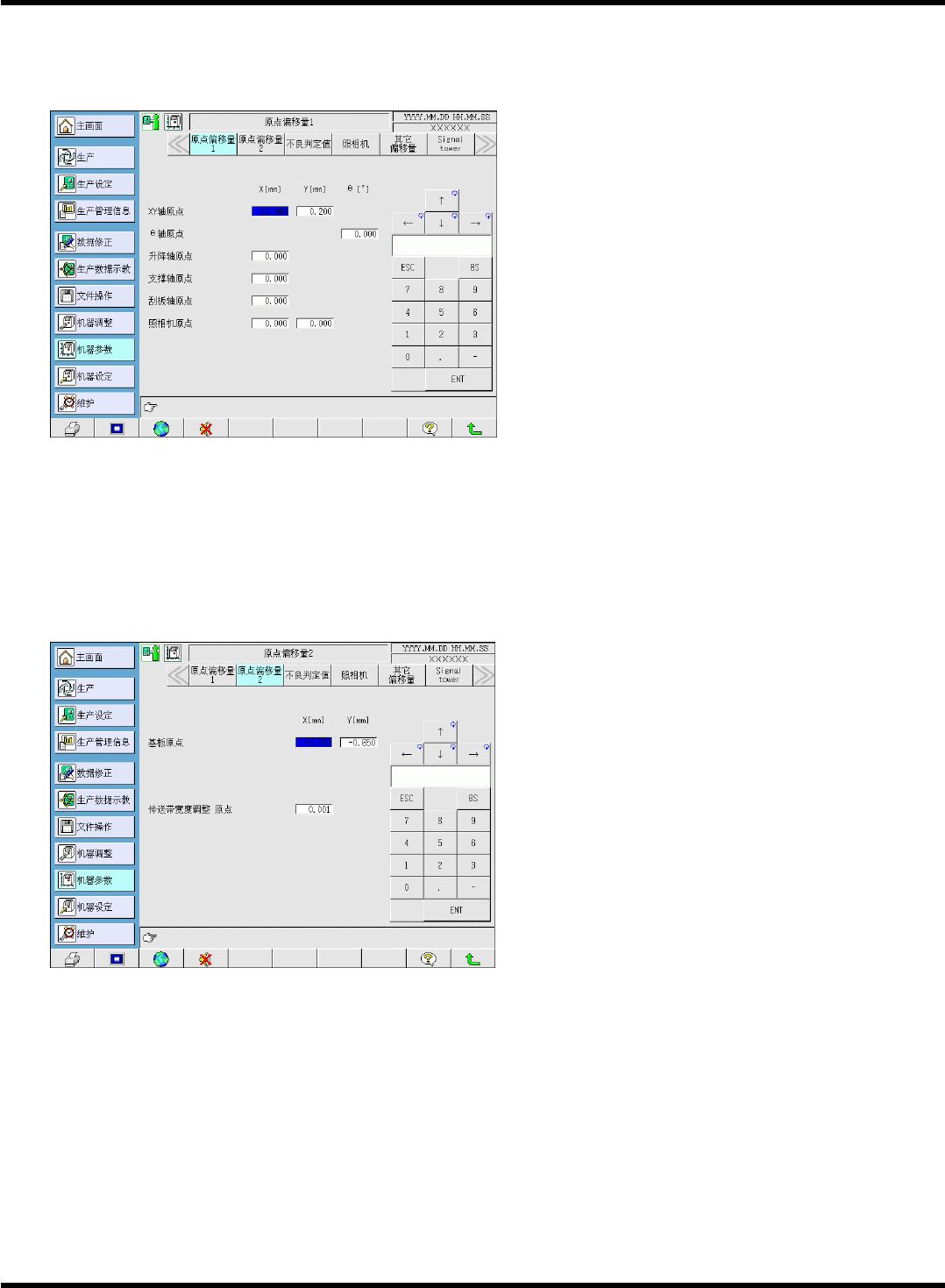

原点偏移量
1
显示
X
、
Y
、
θ
、升降机、支架、刮板及照相机各轴的原点偏移量。
2.1.3
原点偏移量
2
显示基板原点、传送带的宽度调整原点偏移量。
EJP1A-Mp-0016
EJP1A-Mp-0017
EJP1A-C-MMA02-A01-00
