SP18P-L 维修手册 4.2 检查和对策 Page 4-13 4.2.4 冷却风扇 确认冷却风扇的动作 如果冷却风扇不能向外送风，可能是 冷却风扇发生故障或者被杂 质堵塞。请清扫风扇的四周。 发生故障时，需要进行更换，请与本 公司联络。 EJP1A-C-MMA04-A01-01 EJP1A-115E EJP1A-531E EJP1A-520E 冷却风扇 1 EJP1A-519E 冷却风扇 2 冷却风扇 3 冷却风扇 4 冷却风扇…
SP18P-L
维修手册
4.2
检查和对策
Page 4-12
4.2.2
热断路装置
(
鼓风机
)
复位鼓风机用的热断路装置
取下电源箱前侧的盖，按下复位按钮。复位后仍然会发生相同的异常时，请与本公司联络。
4.2.3 Blower Fan Motor
确认冷却风扇的动作
如果冷却风扇的送风口不能向外送风，可能是冷却风扇发生故障。需要进行更换，届时请与本公司
联络。
EJP1A-C-MMA04-A01-01
EJP1A-AB
冷却风扇
EJP1A-520E
EJP1A-519E
SP18P-L
维修手册
4.2
检查和对策
Page 4-13
4.2.4
冷却风扇
确认冷却风扇的动作
如果冷却风扇不能向外送风，可能是冷却风扇发生故障或者被杂质堵塞。请清扫风扇的四周。
发生故障时，需要进行更换，请与本公司联络。
EJP1A-C-MMA04-A01-01
EJP1A-115E
EJP1A-531E
EJP1A-520E
冷却风扇
1
EJP1A-519E
冷却风扇
2
冷却风扇
3
冷却风扇
4
冷却风扇
5
SP18P-L
维修手册
4.2
检查和对策
Page 4-14

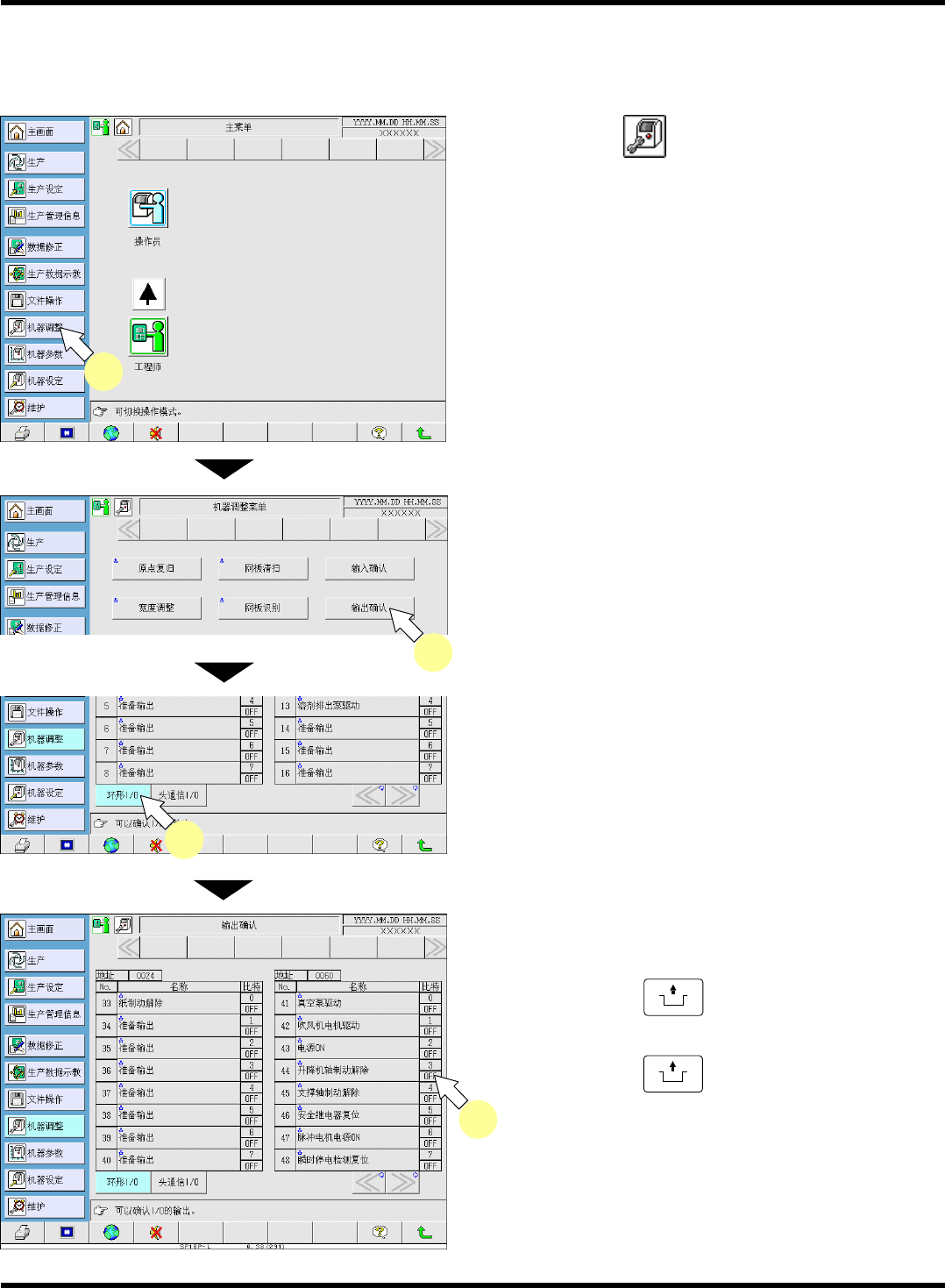

4.2.5
升降机轴制动器
/
支撑轴制动器解除
为了维护，升降机轴、支撑轴的制动器有解除的必要时进行。
1.
按主菜单的 。
•
将显示
<
机器调整菜单
>
画面。
2.
按
[
输出确认
]
。
•
将显示
<
输出确认
>
画面。
3.
按输出确认的
[
环形
I/O]
。
4.
将要解除制动器的项目设为
ON
。
•
按操作面板的
UNLOCK
+
[
升降机轴制动解除
]
，
将其设为
ON
。
•
按操作面板的
UNLOCK
+
[
支撑轴制动解除
]
，
将其设为
ON
。
∗
制动将被解除。
EJP1A-C-MMA04-A01-00
EJP1A-Ho-0002
1
EJP1A-Ma-0001
2
EJP1A-Ma-0017
3
EJP1A-Ma-0030
4
