SP18P-L
维修手册
35
序列铭牌
标有本机的产品名称
(Model ID)
、制造编号
(Serial No.)
的序列号板粘贴在下图所示的位置。
SP18P-L
EJP1A-AB
在
∗
处有相应的数值。
EJP1A-C-XXA00-A05-04
SP18P-L
NM-EJP1
A
SP18P-L
维修手册
36
1B4C-442E
钻孔
关于气泉的废弃
本装置设有用于开关安全盖的气泉。气泉中封存有高压气体，如果不经处理就废弃会十分危险。因此，作
废弃处理时务必清空气体。
气泉的使用位置
气泉的拆卸
将内六角螺栓逆时针旋转，卸下气泉。
气泉的废弃
用钻钻孔，将气泉内的气体全部放出。
气孔的位置
15 mm ~ 20 mm
EJP1A-AA
1D4C-406E
气泉
六角螺栓
EJP1A-C-XXA00-A05-01
SP18P-L
维修手册
37
关于含有水银部品的废弃及回收利用
通知
本机使用含有水银的荧光灯
(
背光灯
)
。根据环境保护的考虑，有些地区会有废弃的限制。
关于废弃及回收利用的方法，请按照各国的法令进行，或与当地的公共团体联系。
在本机器中，在彩色的接触面板内设有荧光灯
(
背光灯
)
。
关于荧光灯
(
背光灯
)
的拆卸，请参照「维修手册」。
(
1.8.2
彩色接触面板的背光灯的更换
)

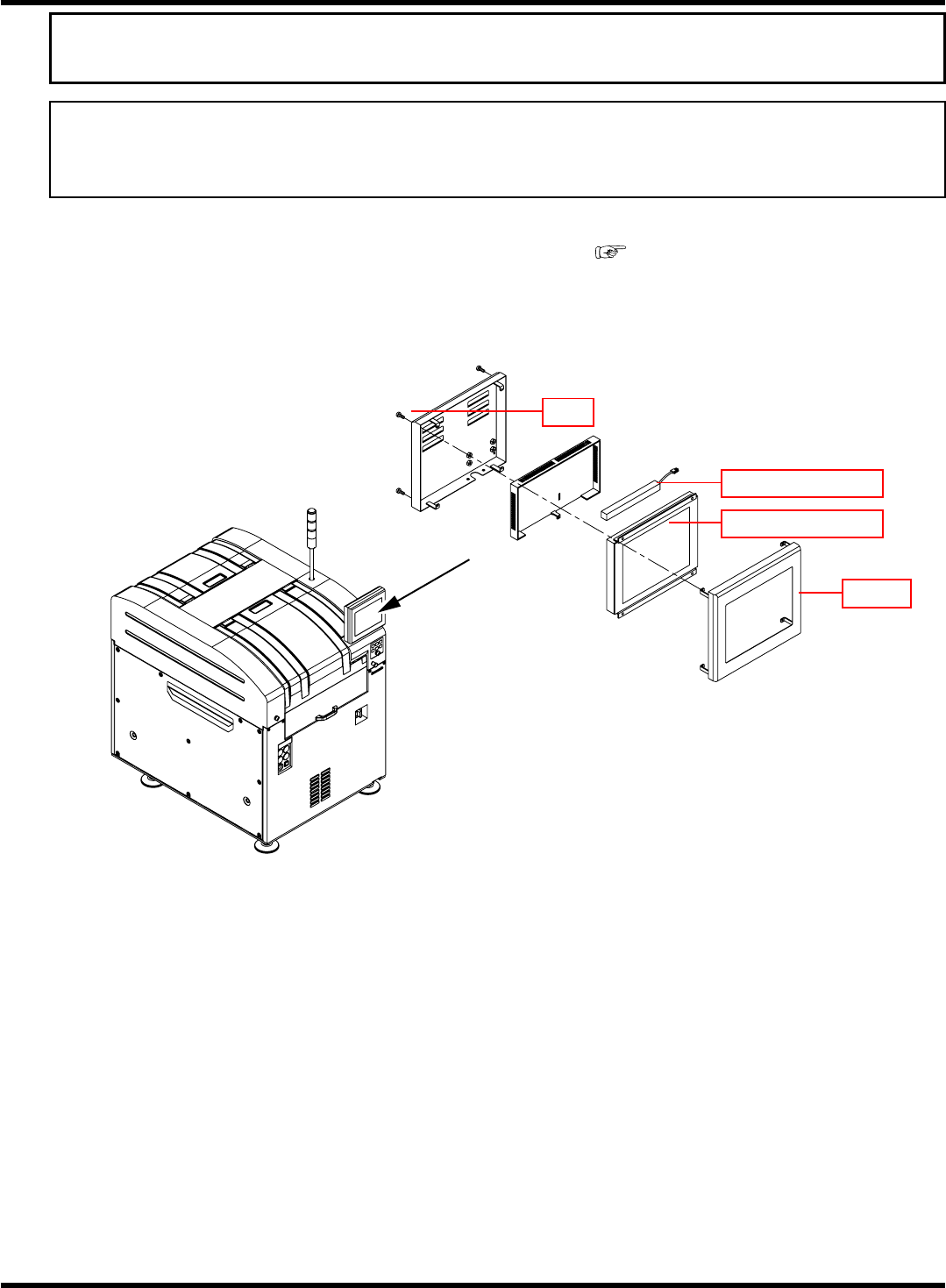

荧光灯
(
背光灯
)
的使用位置
EJP1A-C-XXA00-A05-03
EJP1A-109E
盖
螺丝
荧光灯
(
背光灯
)
彩色接触面板
