SP18P-L
维修手册
2.1
机器参数的项目
Page 2-4

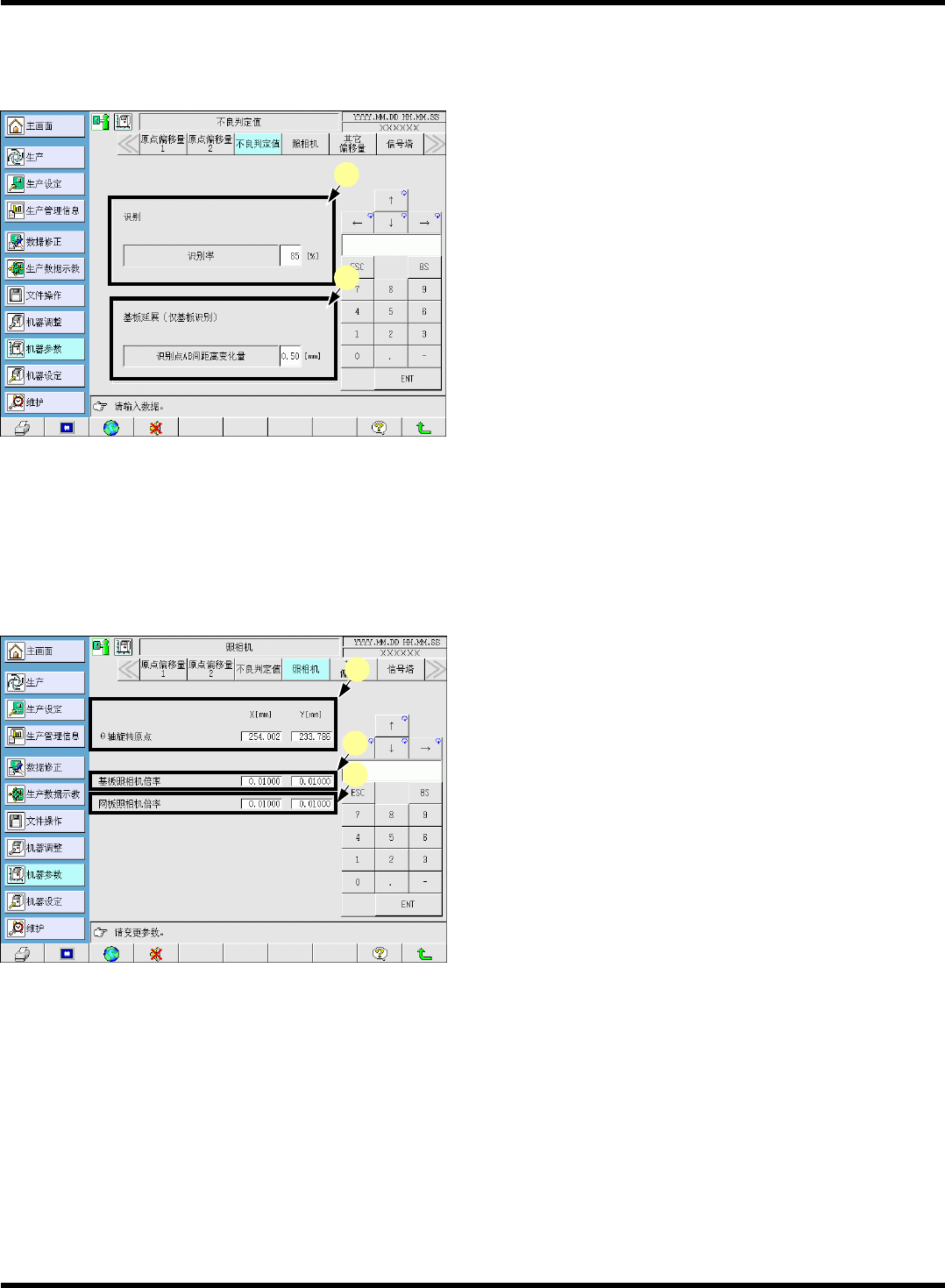

2.1.4
不良判定值
该参数为进行基板识别的错误判定的基准值。识别结果在判定值以下时为错误。
a. ‘
识别
’ (
基板
)
可以进行不良判定值的设定。
输入范围为
0% ~ 100%
。
b. ‘
基板延展
(
仅基板识别
)’
在基板识别后进行基板延展的判定。
识别
AB
点间的距离超过所登录的坐标设定值时
为错误。
输入范围为
0.05 mm ~ 0.5 mm
。
∗
使用该功能时，请在数据修正用软开关画面中
将
[
基板延展检查
]
设为
ON
。
2.1.5
照相机
显示
θ
轴旋转原点的偏移量、倍率等。
a. ‘
θ
轴旋转原点
’
设定由
XY
工作台原点到
XY
工作台的旋转中心
的距离。
该距离通过示教求得。
b. ‘
基板照相机倍率
’
设定基板侧照相机的倍率。通过
1
个像素的距离
显示。
通过示教求得。
c. ‘
网板照相机倍率
’
设定网板侧照相机的倍率。
输入
0.01 mm
。
EJP1A-C-MMA02-A01-00
EJP1A-Mp-0008
a
b
c
EJP1A-Mp-0018
b
a
SP18P-L
维修手册
2.1
机器参数的项目
Page 2-5

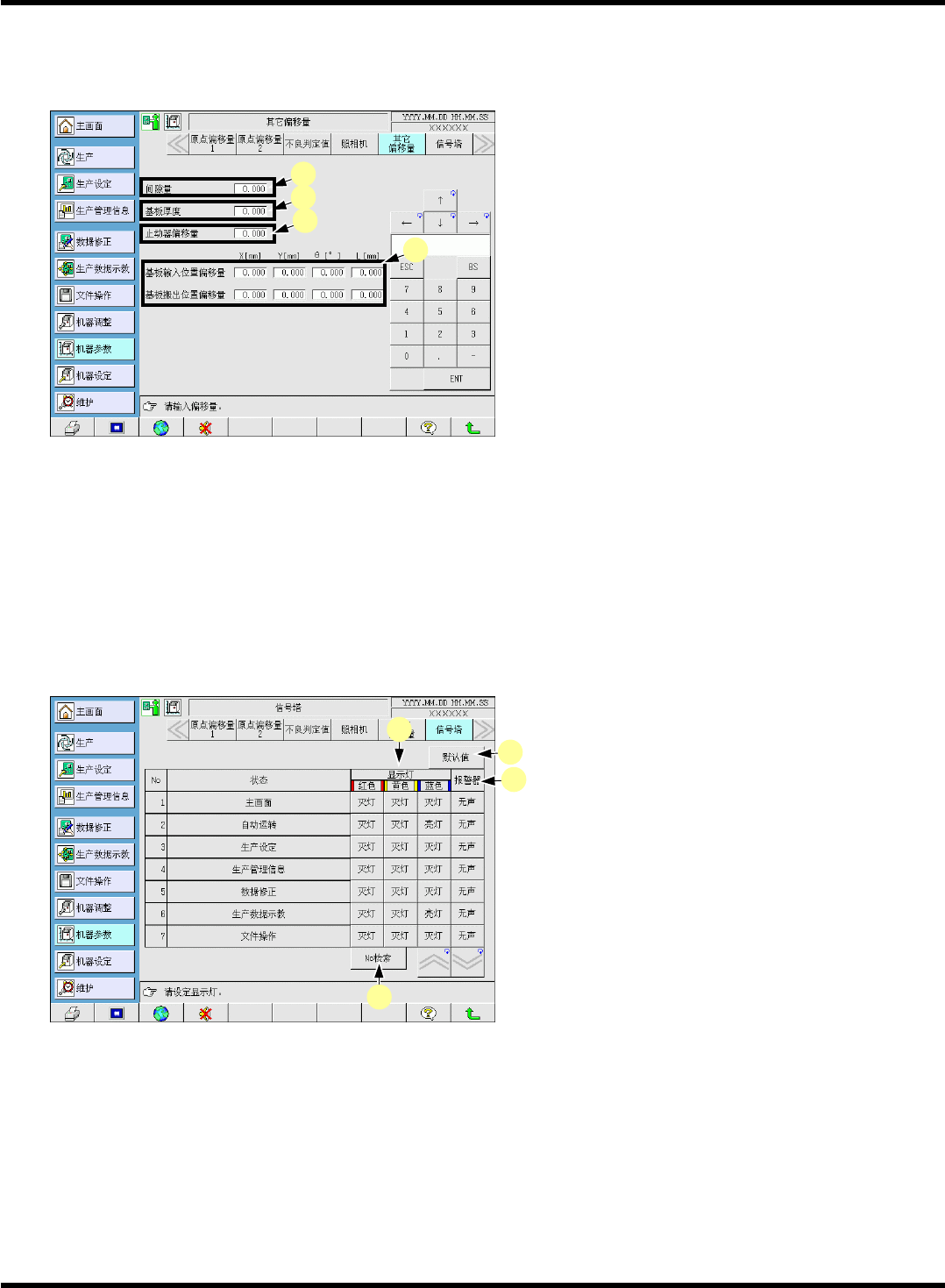

2.1.6
其他的偏移量
设定间隙、基板厚度、止动器、基板搬入
(
搬出
)
位置的偏移量。
a. ‘
间隙量
’
设定印刷时所设定的间隙的偏移量。
偏移量为正数时，随之下降。
b. ‘
基板厚度
’
基板定位时，设定基板厚度所对应的支撑轴的偏
移量。
偏移量为正数时，随之使支架上升。
c. ‘
止动器偏移量
’
基板定位时，设定
X
方向的偏差所对应的偏移
量。
d. ‘
基板搬入
(
搬出
)
位置偏移量
’
调整传送带位置，以使搬入
(
搬出
)
基板时的基
板滑动顺利。
2.1.7
信号塔
通过该参数可以进行各状态的显示灯及报警器的设定。
变更设定时请按任意状态下的所要变更项目的按键。
a. ‘
显示灯
’
可以进行显示灯的设定。按照灭灯
→
亮灯
→
闪烁的顺序进行切换。
b. [
默认值
]
按下该键，全部的设定都将被初始化为标准规
格。
c. ‘
报警器
’
可以进行报警器的设定。按照连续
→
间歇
→
无声的顺序进行切换。
d. [No.
检索
]
指定
No.
的项目将显示在表的开头。
EJP1A-C-MMA02-A01-00
EJP1A-Mp-0001
a
c
b
d
EJP1A-Mp-0007
a
b
c
d
SP18P-L
维修手册
2.1
机器参数的项目
Page 2-6

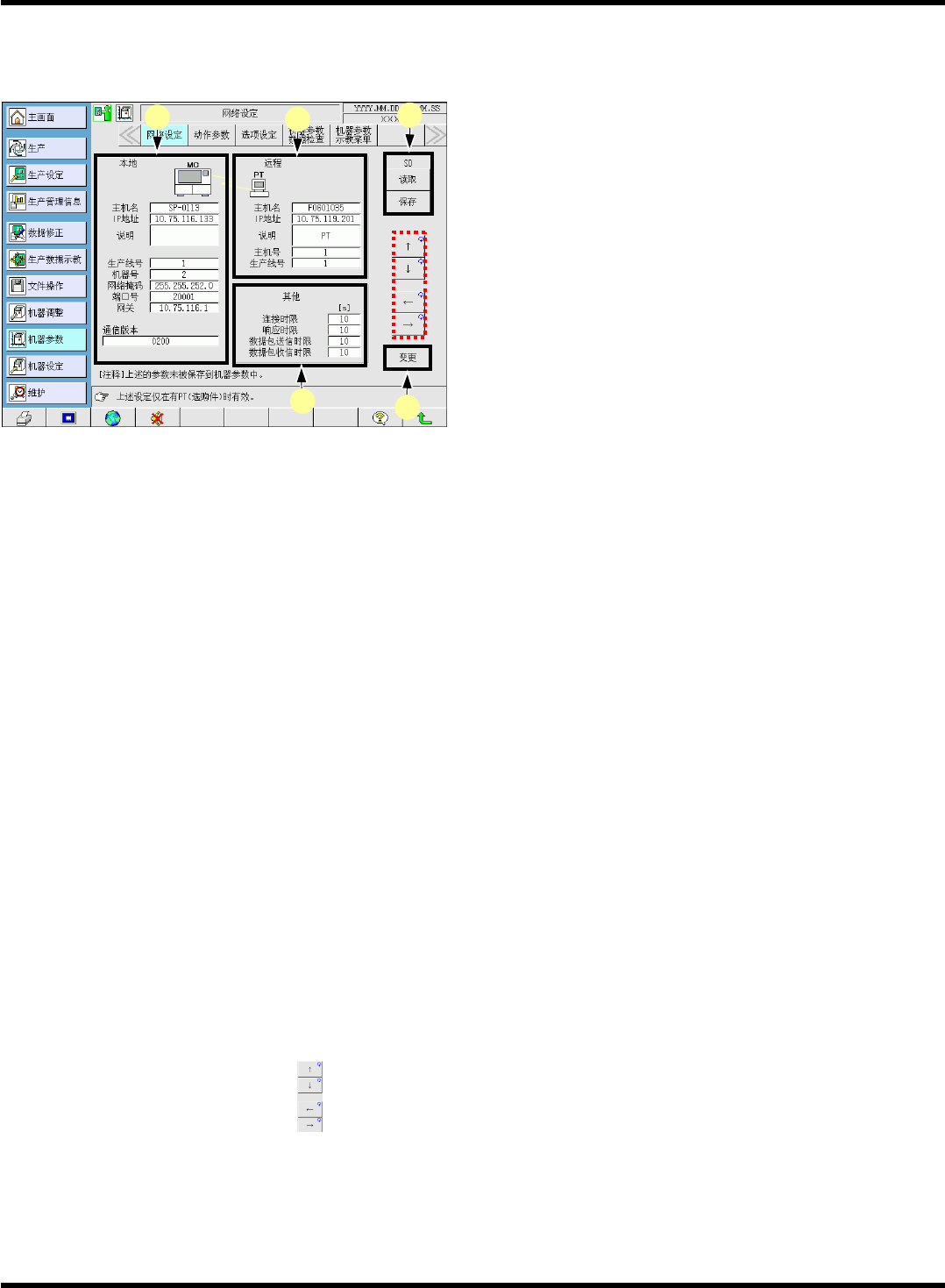

2.1.8
网络设定
设定与
PT (
选购件
)
进行通信的参数。
a.
<
本地
>
为本机器的设定。
‘
主机名
’
：
为网络上的机器名
‘IP
地址
’
：
为网络上的地址
(
仅限与
PT
通信时设定指定地址。
)
‘
生产线号
’
：
为本实装生产线的号码
‘
机器号
’
：
为本实装生产线中的本机器号码
‘
网络掩码
’
：
为
IP
地址的接收限定值
‘
端口号
’
：
为
PT
通信系统的号码
(20001)
‘
网关
’
：
为网络上的网关号码
(
仅和
PT
通信时不需要。
)
‘
通信版本
’
：
使用
PC
端口时是
PC
端口，未使用时，是通信系统的版本。
b.
<
远程
>
设定机器的对象
PT
。
‘
主机号
’
：
为网络上的对象
PT
的号码
c. <SD>
[
读取
]
从
SD
卡中读取网络设定。
[
保存
]
将当前的网络设定保存到
SD
卡。
d.
<
其他
>
设定与
PT
通信时的各时限时间。通常请设定指定值。
‘
连接时限
’
：
与
PT
进行线路连接时
‘
响应时限
’
：
等待
PT
的应答
‘
数据包送信时限
’
：
向
PT
发送数据时
‘
数据包收信时限
’
：
接收来自
PT
数据时
e.
[
变更
]
按下移动键
将光标移动到要变更的项目后按
[
变更
]
，就会显示出键盘，
此时即可变更设定。
EJP1A-C-MMA02-A01-01
EJP1A-Mp-0002
a
b
d
e
c
