SP18P-L 维修手册 1.1 维护的概要 Page 1-11 各装置定期检查位置 定期检查项目是按装置名称分类的， 并用插图记载，检索时请利 用。 : 检查 : 清扫 : 润滑脂涂敷、润滑脂注入 : 更换 1. 主体部 EJP1A-C-MMA01-A01-01 EJP1A-AA 排水容器 CPU BOX 电扇过滤器 EJP1A-012P 彩色接触面板 运转空气压力 刮板上升气压 基板夹具压力 清洁溶剂供给压力 基板上压紧空气压力…
SP18P-L
维修手册
1.1
维护的概要
Page 1-10
各装置的定期检查项目一览表
(2/2)
周期
(
时间
)
No.
装置名称
检查·注油位置
检查·注油内容
24 140 560 1000 1500 3000 6000
参照
装置整体
异常音的确认
(
开始作业时、运转中
)
1.3.2
基板搬送皮带
检查
1.5.2
基板检测传感器
清扫
1.5.3
基板搬送滚轮
更换
5
搬送传送带
基板搬送皮带
更换
1.8.3
盖开闭部铰链
注油、润滑脂涂敷
盖开闭部缓冲器支点
注油、润滑脂涂敷
1.7.2
安全开关
检查
1.5.8
6
盖
安全盖
清扫
1.5.9
装置整体
异常音的确认
(
开始作业时、运转中
)
1.3.2
夹具爪上面的识别孔
附着物的清扫
支撑板
附着物的清扫
夹具爪
附着物的清扫
基板落下防止爪
检查
1.3.5
支撑轴滚珠丝杠
注油、润滑脂涂敷
升降机轴滚珠丝杠
注油、润滑脂涂敷
θ
轴滚珠丝杠
注油、润滑脂涂敷
1.5.7
基板落下防止爪驱动部线性
轴承
注油、润滑脂涂敷
基板侧夹具部线性轴承
注油、润滑脂涂敷
自动宽度调整轴滚珠丝杠
注油、润滑脂涂敷
自动宽度调整轴线性轴承
注油、润滑脂涂敷
升降机轴上下线性轴
注油、润滑脂涂敷
θ
轴线性轴承
注油、润滑脂涂敷
7
基板定位升降机
θ
轴连结部
注油、润滑脂涂敷
1.6.2
装置整体
异常音的确认
(
开始作业时、运转中
)
溶剂罐
确认剩余量
1.3.2
吸引吸嘴
附着物的清扫
1.4.1
8
清扫装置
过滤器
更换
1.8.4
装置整体
异常音的确认
(
开始作业时、运转中
)
1.3.2
9
温度调节器装置
(
选购件
)
过滤器
附着物的清扫
1.4.3
EJP1A-C-MMA01-A01-03
SP18P-L
维修手册
1.1
维护的概要
Page 1-11

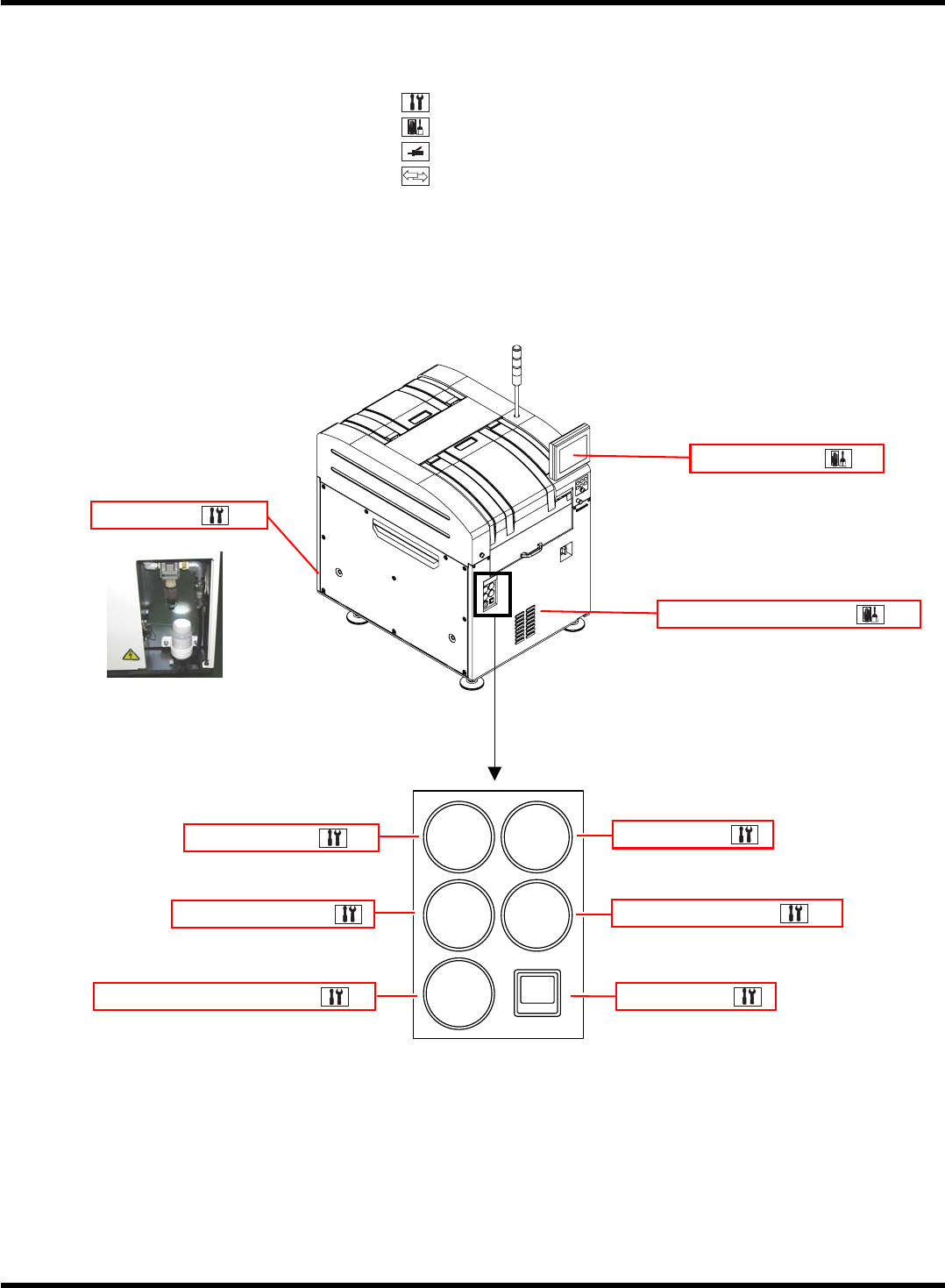

各装置定期检查位置
定期检查项目是按装置名称分类的，并用插图记载，检索时请利用。
:
检查
:
清扫
:
润滑脂涂敷、润滑脂注入
:
更换
1.
主体部
EJP1A-C-MMA01-A01-01
EJP1A-AA
排水容器
CPU BOX
电扇过滤器
EJP1A-012P
彩色接触面板
运转空气压力
刮板上升气压
基板夹具压力
清洁溶剂供给压力
基板上压紧空气压力
焊料滴落防止压力
(
选购件
)
EJP1A-475E
SP18P-L
维修手册
1.1
维护的概要
Page 1-12
:
检查
:
清扫
:
润滑脂涂敷、润滑脂注入
:
更换
2. XY
工作台
EJP1A-C-MMA01-A01-00
EJP1A-031P
Y
轴线性轴承
Y
轴滚珠丝杠
X
轴滚珠丝杠
X
轴线性轴承
EJP1A-427E
X
轴线性轴承
Y
轴线性轴承
