SP18P-L 维修手册 1.2 注油的方法 Page 1-17 1.2 注油的方法 在本节对本机附属的润 滑脂枪上的润滑脂筒的安装 · 润滑脂的补 给方法、 使用方法 及注油方法的注 意事项进行说明。 润滑脂枪的构成 润滑脂枪由以下 5 部分组成。 使用前，请将喷嘴牢靠地安装到主体上。 润滑脂枪的调整方法 如果润滑脂枪的前端的夹具太紧，可以用以下方法进行调整。 1. 用扳手固定六角部位。 2. 用钳子等转动端部。 EJP1A-…
SP18P-L
维修手册
1.1
维护的概要
Page 1-16
:
检查
:
清扫
:
润滑脂涂敷、润滑脂注入
:
更换
8.
清扫装置
9.
温度调节器装置
(
选购件
)
EJP1A-001P
装置整体
过滤器
EJP1A-C-MMA01-A01-01
EJP1A-013P
EJP1A-032P
过滤器
EJP1A-412E
装置整体
吸引吸嘴
溶剂罐
EJP1A-475E
清洁溶剂供给压力
EJP1A-062P
清洁纸止动器
SP18P-L
维修手册
1.2
注油的方法
Page 1-17
1.2
注油的方法
在本节对本机附属的润滑脂枪上的润滑脂筒的安装·润滑脂的补给方法、使用方法及注油方法的注
意事项进行说明。

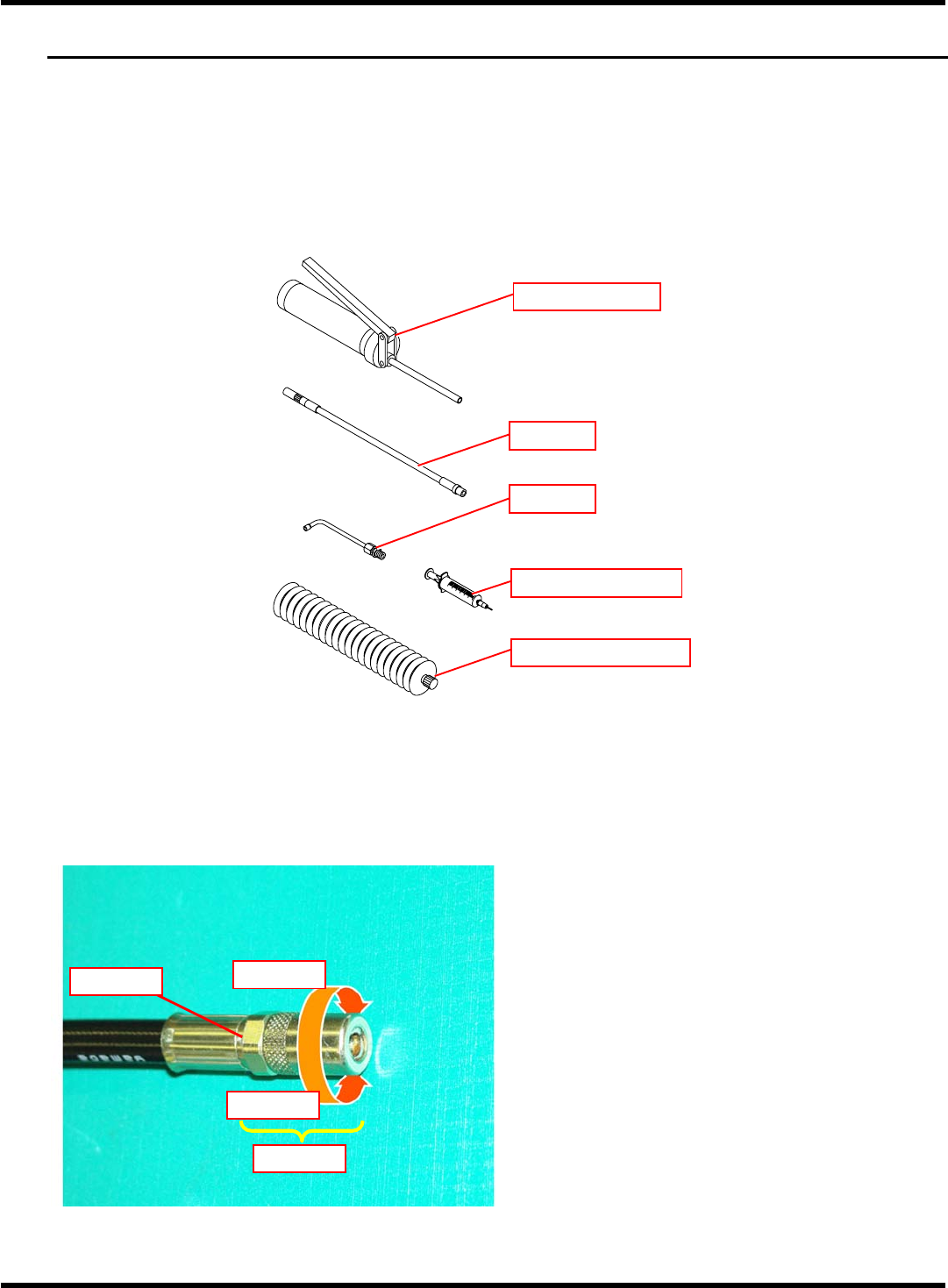

润滑脂枪的构成
润滑脂枪由以下
5
部分组成。
使用前，请将喷嘴牢靠地安装到主体上。
润滑脂枪的调整方法
如果润滑脂枪的前端的夹具太紧，可以用以下方法进行调整。
1.
用扳手固定六角部位。
2.
用钳子等转动端部。
EJP1A-C-MMA01-A01-00
EJP1A-120E
喷嘴
1
喷嘴
2
润滑脂枪主体
润滑脂筒
(400
g
)
润滑脂枪注入器
EJM4A-061P
六角部位
尖端部
紧固
松开
SP18P-L
维修手册
1.2
注油的方法
Page 1-18
1.2.1
润滑脂筒的安装和使用方法

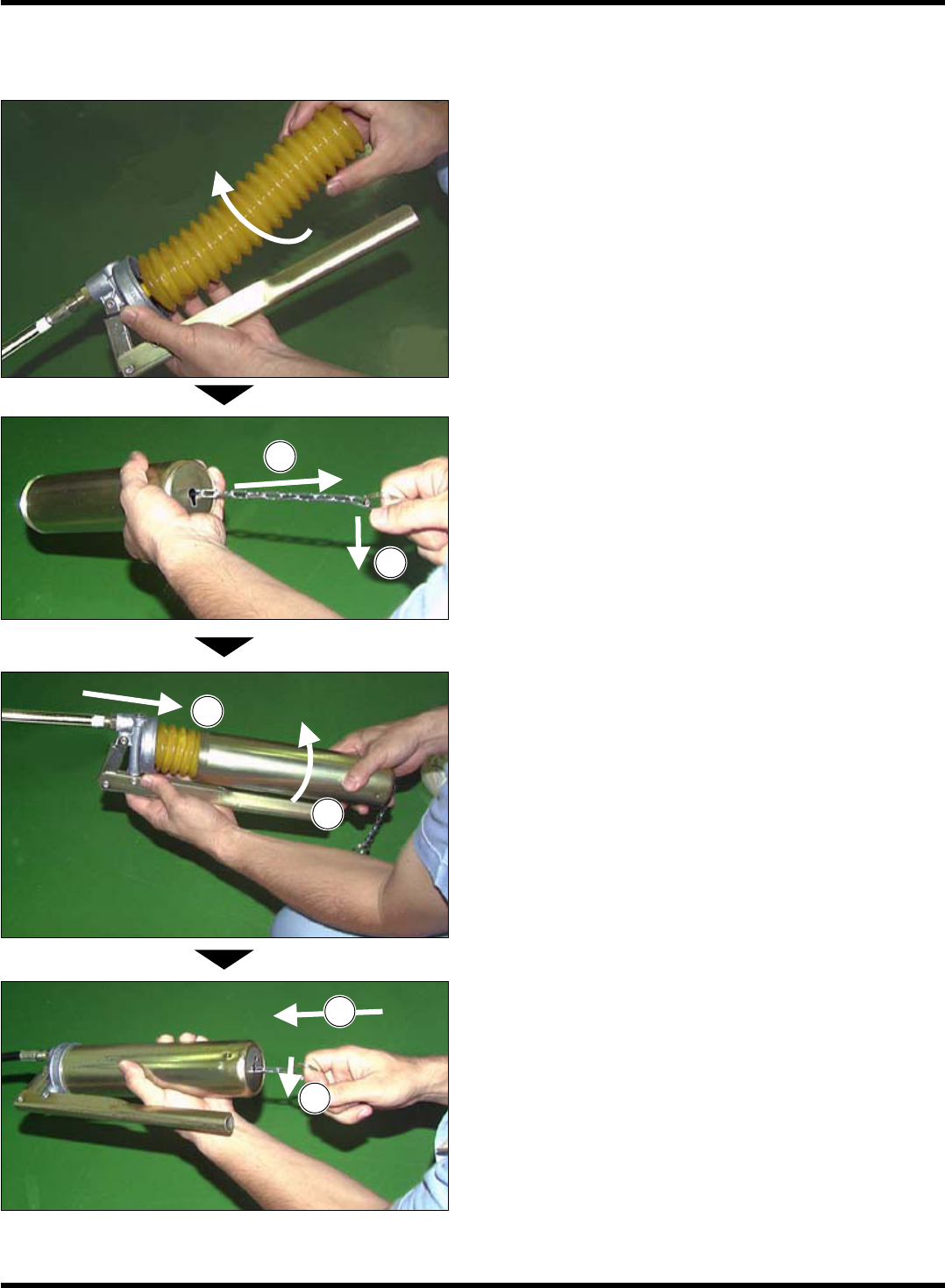

润滑脂筒的安装方法
1.
把摘去顶盖的润滑脂筒旋转拧入主体中。
∗
请切实拧好。一旦出现松动，润滑脂有可能漏
出来。
2.
拉出链条，锁定在油筒槽。
3.
把润滑脂筒插入油筒，固定主体和油筒。
4.
从油筒槽处解除链条锁定，放入油筒内。
∗
把操纵杆往返
2
、
3
次，确认润滑脂从喷嘴的端
部射出。
433C-038P
433C-039P
1
2
433C-040P
1
2
EJP1A-C-MMA01-A01-00
433C-041P
2
1
