SP18 维修手册.pdf - 第109页
SP18P-L 维修手册 1.8 消耗零件更 换 Page 1-69 9. 将电源开关置于 ON ( I ) 。 EJP1A-C-MMA01-A03-01
SP18P-L
维修手册
1.8
消耗零件更换
Page 1-68
6.
安装蓄电池。
•
更换后在面板上用螺丝固定蓄电池盒。
7.
连接蓄电池的连接器。
8.
安装
CPU
板。
•
将板插入，然后往内侧提起上、下两处的杆，
并固定。
•
用螺丝
(4
处
)
固定
CPU
板。
•
连接电缆。
下一页
EJP1A-C-MMA01-A03-00
连接器
7
蓄电池盒
螺丝
EJP1A-064P
CPU
板
EJP1A-065P
螺丝
螺丝
SP18P-L
维修手册
1.8 消耗零件更换
Page 1-69

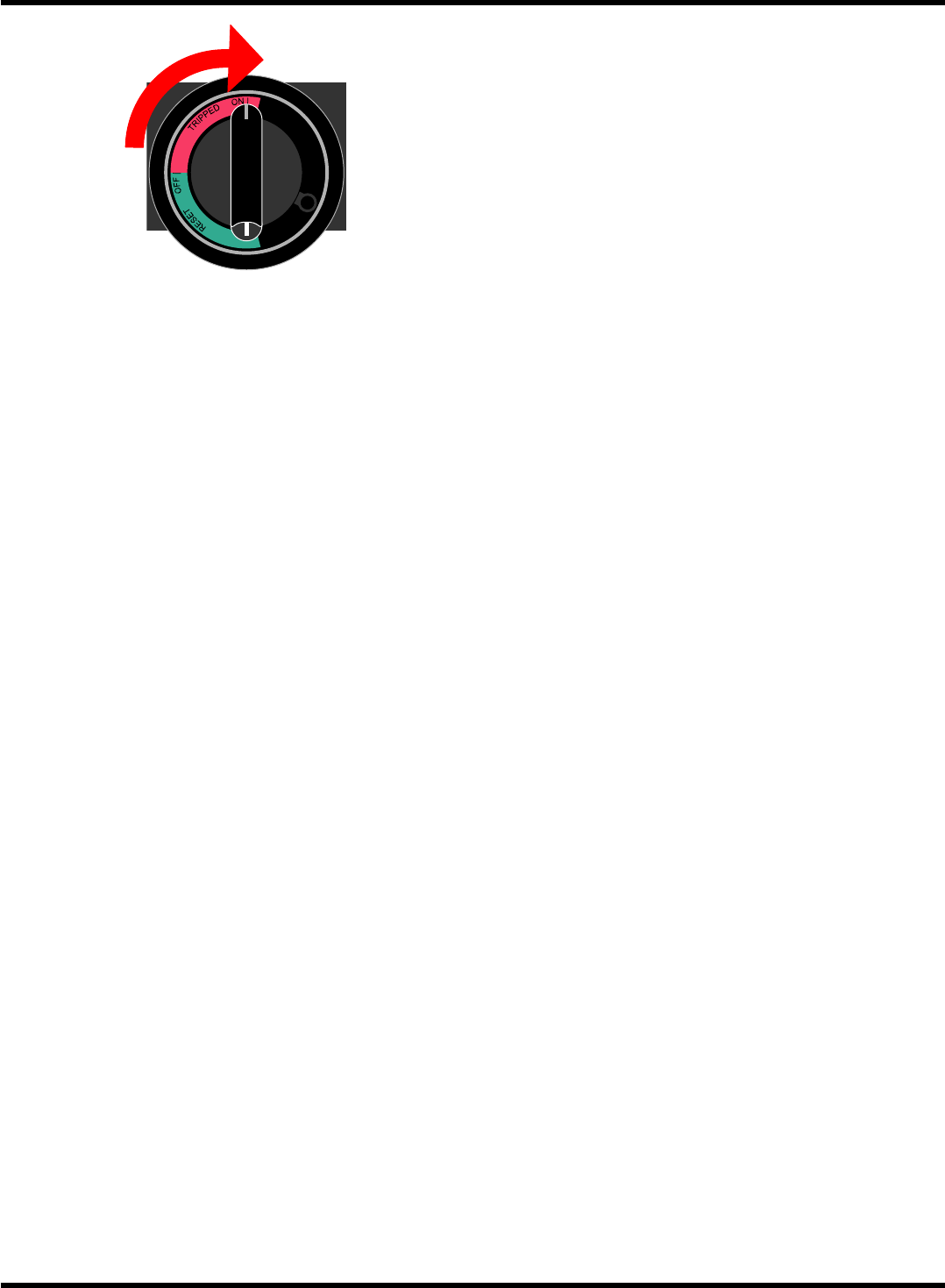

9.
将电源开关置于
ON ( I )
。
EJP1A-C-MMA01-A03-01
SP18P-L
维修手册
1.8
消耗零件更
换
Page 1-70
1.8.7 NCIO
板蓄电池的更换
蓄电池电压降低后，在监视器画面上将会显示电压降低的警告信息。请按照下述顺序更换蓄电池。
[
注意事项
]
1.
在
2
小时以内完成步骤
1 ~ 4
为止的作业。
2.
错误使用蓄电池是造成发热、起火、破裂等事故的原因。
请绝对避免发生如下情况。
、
端子的短路
;
弄错
、
的方向
加热到
100
C
以上
;
扔进火中。
施加压力使其变形
;
拆开
1.
将电源开关置于
OFF (O)
。
请将电源开关上锁。
2.
拆卸
NCIO
板。
打开主体前面下部的盖，然后拆卸电缆。
拆卸固定
NCIO (PNFCAA-AA)
板的螺丝
(2
处
)
。
按下在板下部杆上设置的按钮
(PRESS)
，同 时
压下杆，将板拉出。
下一页
EJP1A-C-MMA01-A03-01
EJP1A-064P
NCIO
板
EJP1A-065P
螺丝
螺丝
