SP18P-L 维修手册 1.8 消耗零件更换 Page 1 -71 3. 拆卸蓄电池。 • 拆卸蓄电池的连接器。 • 切断绑扎带 (2 处 ) ，拆卸蓄电池。 4. 更换蓄电池。 ∗ 新的蓄电池，请使用 N51002165 2AA 。 • 使用绑扎带 (2 处 ) ，在板上固定蓄电 池。 • 连接蓄电池的连接器。 下一页 EJP1A- C-MMA01-A0 3-00 连接器 绑扎带 蓄电池 绑扎带 NCIO 板
SP18P-L
维修手册
1.8
消耗零件更
换
Page 1-70
1.8.7 NCIO
板蓄电池的更换
蓄电池电压降低后，在监视器画面上将会显示电压降低的警告信息。请按照下述顺序更换蓄电池。
[
注意事项
]
1.
在
2
小时以内完成步骤
1 ~ 4
为止的作业。
2.
错误使用蓄电池是造成发热、起火、破裂等事故的原因。
请绝对避免发生如下情况。
、
端子的短路
;
弄错
、
的方向
加热到
100
C
以上
;
扔进火中。
施加压力使其变形
;
拆开
1.
将电源开关置于
OFF (O)
。
请将电源开关上锁。
2.
拆卸
NCIO
板。
打开主体前面下部的盖，然后拆卸电缆。
拆卸固定
NCIO (PNFCAA-AA)
板的螺丝
(2
处
)
。
按下在板下部杆上设置的按钮
(PRESS)
，同 时
压下杆，将板拉出。
下一页
EJP1A-C-MMA01-A03-01
EJP1A-064P
NCIO
板
EJP1A-065P
螺丝
螺丝
SP18P-L
维修手册
1.8
消耗零件更换
Page 1-71

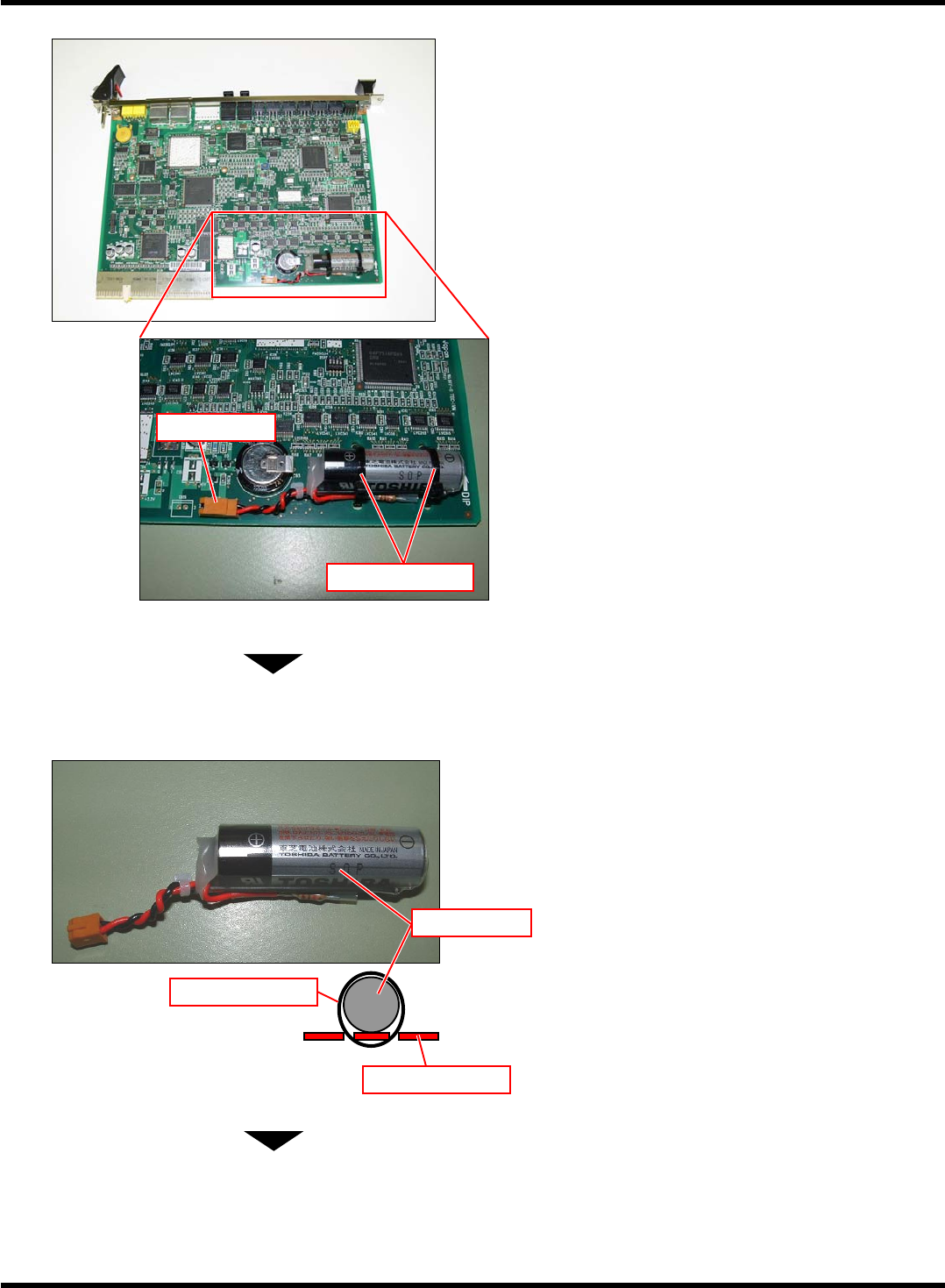

3.
拆卸蓄电池。
•
拆卸蓄电池的连接器。
•
切断绑扎带
(2
处
)
，拆卸蓄电池。
4.
更换蓄电池。
∗
新的蓄电池，请使用
N510021652AA
。
•
使用绑扎带
(2
处
)
，在板上固定蓄电池。
•
连接蓄电池的连接器。
下一页
EJP1A-C-MMA01-A03-00
连接器
绑扎带
蓄电池
绑扎带
NCIO
板
SP18P-L
维修手册
1.8
消耗零件更
换
Page 1-72
5.
安装
NCIO
板。
将板插入，提起下部的杆，并固定。
用螺丝
(2
处
)
固定
NCIO
板。
连接电缆。
6.
将电源开关置于
ON ( I )
。
EJP1A-C-MMA01-A03-01
EJP1A-064P
NCIO
板
EJP1A-065P
螺丝
螺丝
