SP18P-L 维修手册 1.5 560 小时检查 (1 个月一次 ) Page 1-41 1.5.3 基板检测传感器的清扫 使用工具 棉纱布等 需要时间 10 分钟 1. 将伺服开关置于 OFF (O) 。 2. 打开前后面的安全盖。 3. 用棉纱布轻轻地擦拭基板检测传感器的上 面。 4. 关闭前后面的安全盖。 5. 将伺服开关置于 ON ( I ) 。 EJP1A-C-MMA01-A02-01 EJP1A-401C EJP1A-46…
SP18P-L
维修手册
1.5 560
小时检查
(1
个月一次
)
Page 1-40
3.
皮带张力的调整
搬送传送带
1.
将固定发动机托架的
4
根螺栓拧松。
2.

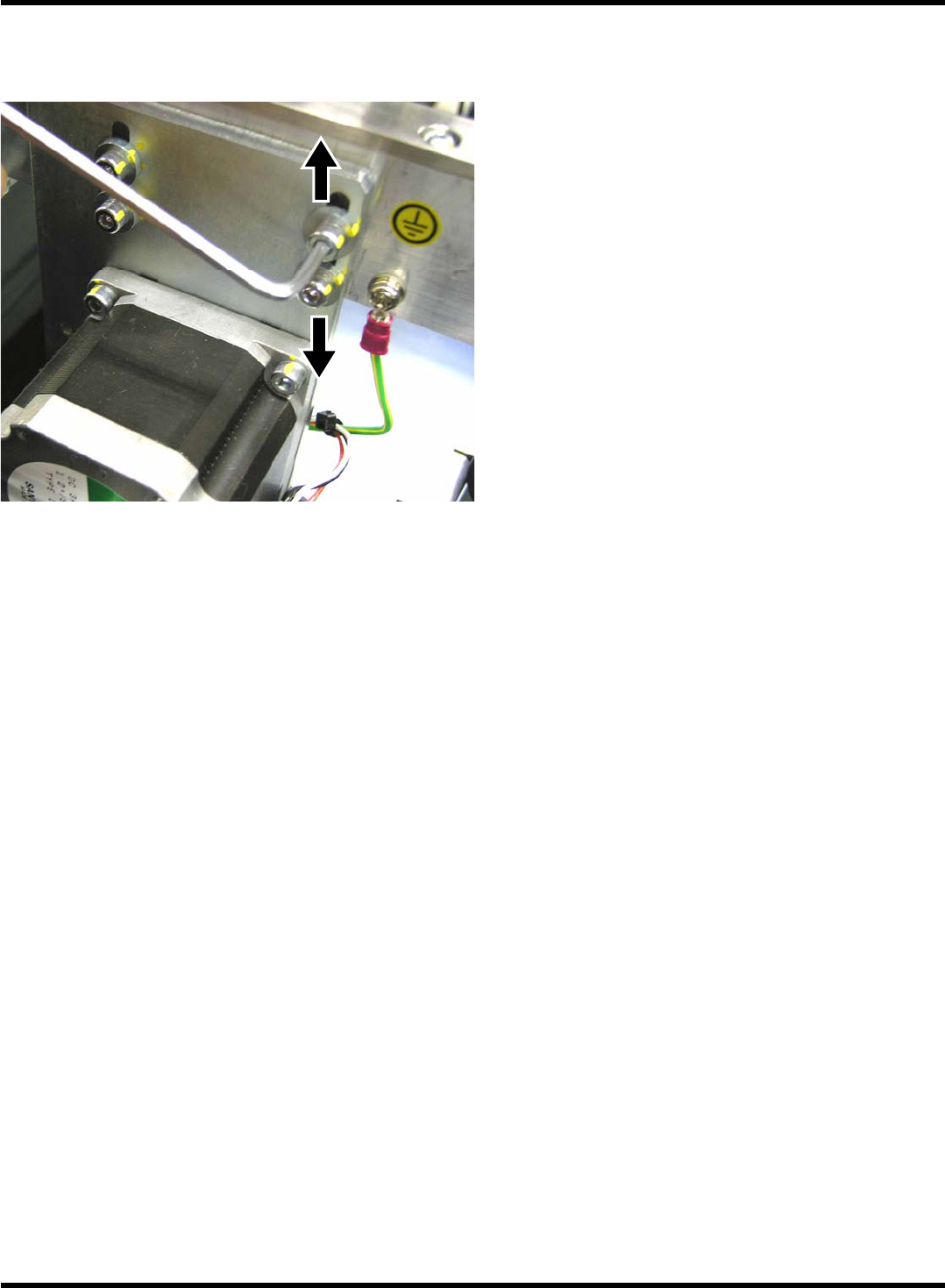

上下移动发动机托架进行张力调整，然后
拧紧螺栓。
EJP1A-C-MMA01-A02-02
EJP1A-018P
SP18P-L
维修手册
1.5 560
小时检查
(1
个月一次
)
Page 1-41
1.5.3
基板检测传感器的清扫
使用工具
棉纱布等
需要时间
10
分钟
1.
将伺服开关置于
OFF (O)
。
2.
打开前后面的安全盖。
3.

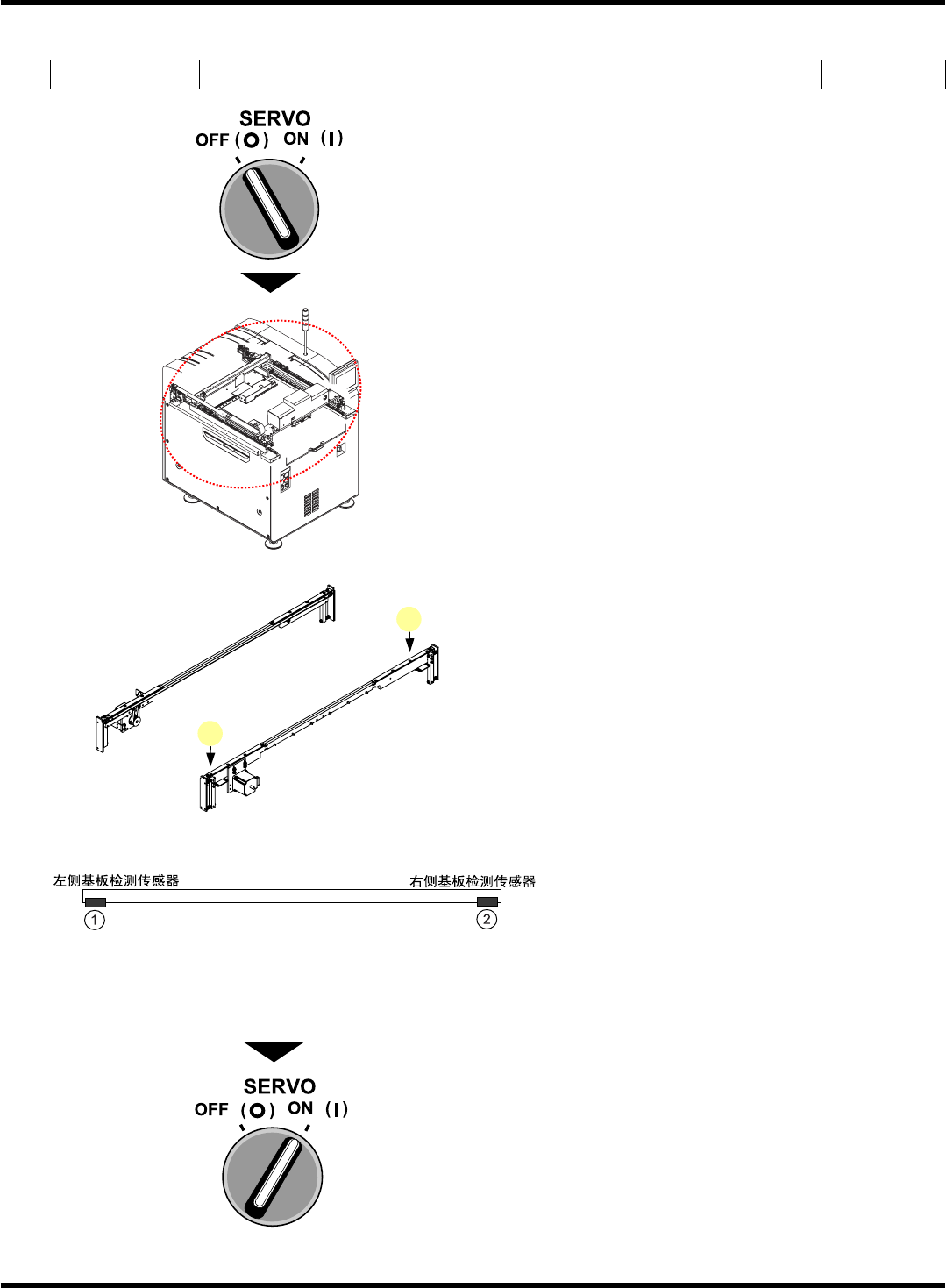

用棉纱布轻轻地擦拭基板检测传感器的上
面。
4.
关闭前后面的安全盖。
5.
将伺服开关置于
ON ( I )
。
EJP1A-C-MMA01-A02-01
EJP1A-401C
EJP1A-462E
1
2
EJP1A-479E
SP18P-L
维修手册
1.5 560
小
时检查
(1
个月一次
)
Page 1-42
1.5.4 XY
工作台
(
滚珠丝杠
)
的清扫和注油
本装置用于将基板移向识别位置、印刷位置。请按照步骤对其进行清扫并注油。
使用工具
六角扳手
4 mm
需要时间
15
分钟
1.
将电源置于
OFF
。
请锁定电源开关。
2.
打开前后面的安全盖。
3.
取下前后面的盖。
注
)
前面盖是将电源开关置于
OFF
后才能拆
卸。
此盖由螺丝固定。
4.

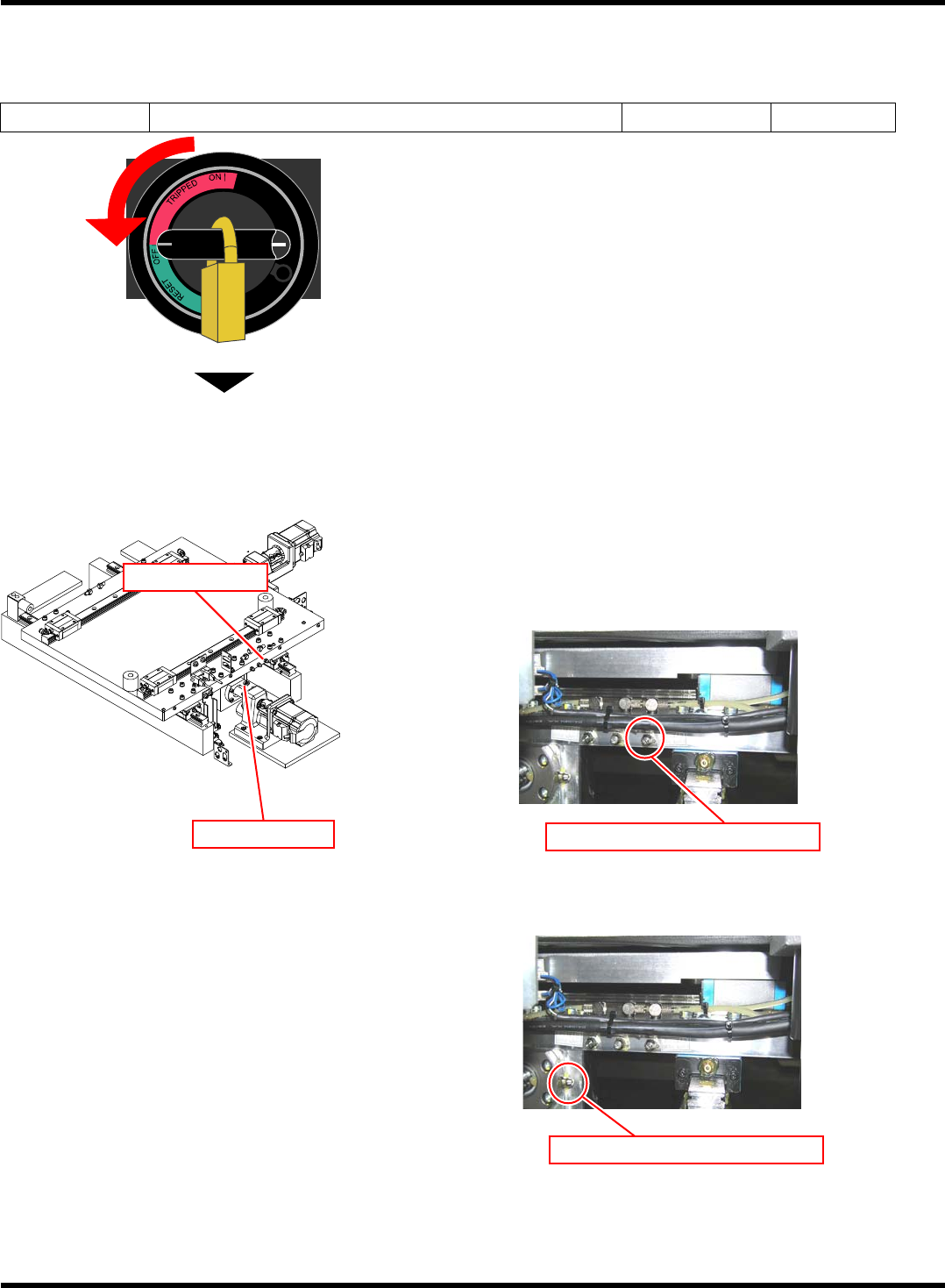

请清扫滚珠丝杠并注油。
1.X
轴滚珠丝杠
请向总注入口注油。
2.Y
轴滚珠丝杠
请对注入口注油。
5.
安装前后面的盖。
6.
关闭前后面的安全盖。
EJP1A-C-MMA01-A02-02
EJP1A-427E
X
轴滚珠丝杠
Y
轴滚珠丝杠
EJP1A-019P
Y 轴滚珠丝杠润滑脂注入口
EJP1A-019P
X 轴滚珠丝杠润滑脂注入口
