SP18P-L 维修手册 1.8 消耗零件更 换 Page 1-59 背光灯的更换步骤 要求 作业时，请务必戴上手套。 背光灯在受冲击和拧动时容易破损，使用时请注意。 1. 将电源置于 OFF 。 请锁定电源开关。 2. 拧下彩色接触面板盖内侧的螺丝 (6 处 ) ， 卸下后盖。 因螺丝很小，请注意不要掉落，使其 混入在主 机内或遗失。 ( 有 1 处螺丝的种类不同。 ) 下一页 EJP1A-C-MMA01-A03-03 E…
SP18P-L
维修手册
1.8
消耗零件更换
Page 1-58
1.8.2
彩色接触面板的背光灯的更换
内置背光灯的彩色接触面板的位置
主机的彩色接触面板内置背光灯。
EJP1A-C-MMA01-A03-02
EJP1A-109E
盖
螺丝
荧光灯
(
背光
)
彩色接触面板
SP18P-L
维修手册
1.8 消耗零件更换
Page 1-59

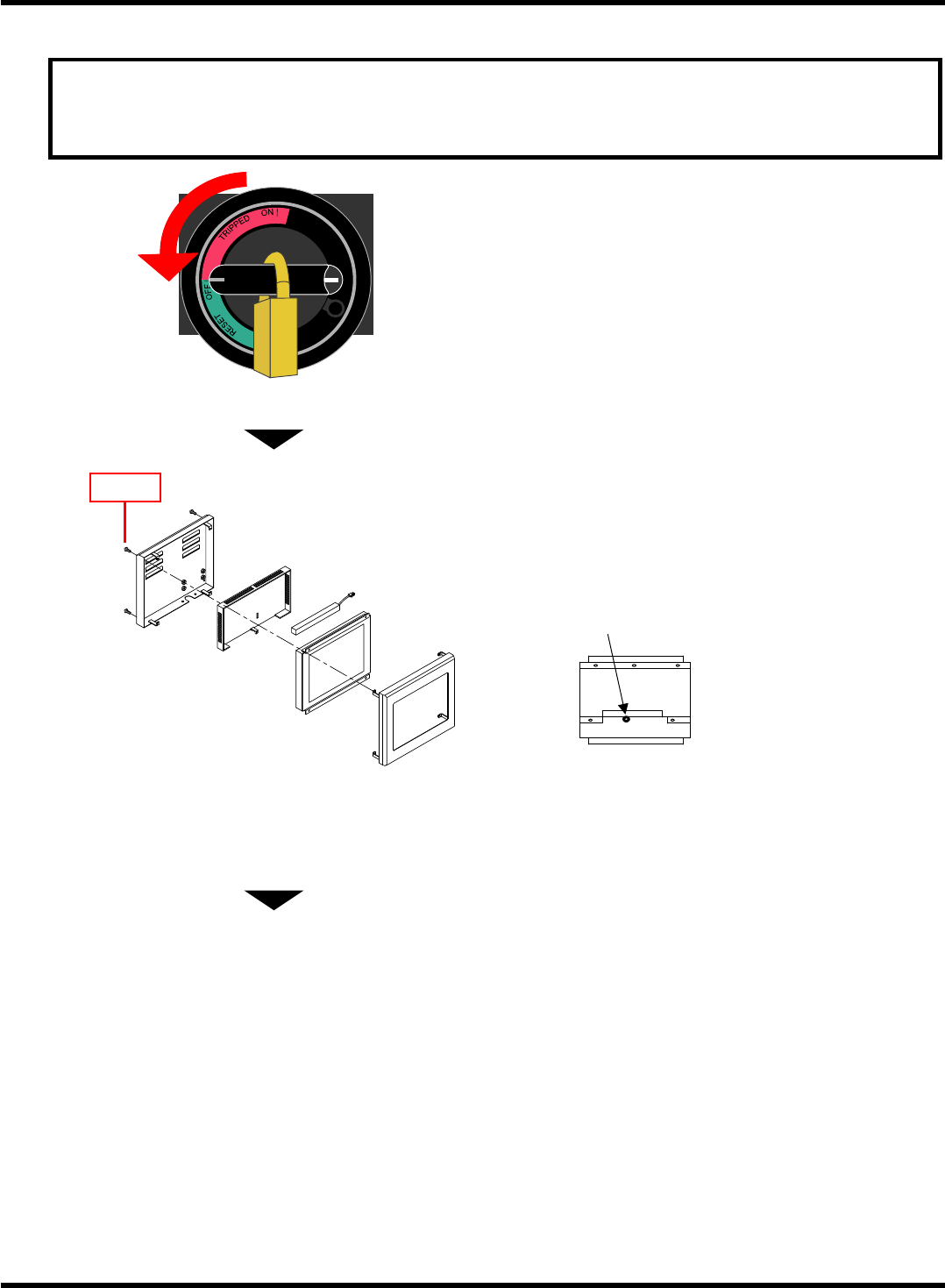

背光灯的更换步骤
要求
作业时，请务必戴上手套。
背光灯在受冲击和拧动时容易破损，使用时请注意。
1.
将电源置于
OFF
。
请锁定电源开关。
2.
拧下彩色接触面板盖内侧的螺丝
(6
处
)
，
卸下后盖。
因螺丝很小，请注意不要掉落，使其混入在主
机内或遗失。
(
有
1
处螺丝的种类不同。
)
下一页
EJP1A-C-MMA01-A03-03
EJP1A-514E
螺丝
SP18P-L
维修手册
1.8
消耗零件更换
Page 1-60
3.
从主体的转换器拆卸背光的连接器，然后
从电缆夹具上拆卸电缆。
4.
松开背光装置的固定螺丝
后，拆卸背光
装置。
∗
只松开螺丝不能拆卸背光装置。请将背光装置
向箭头方向
滑动后，将背光装置向上方
抬起
来，然后拆卸。
5.
插入更换用的背光装置。
6.
拧紧背光装置的固定螺丝
。
∗
拧紧转矩:请用
0.196
±
0.02 N
x
m
。
7.
安装彩色接触面板的盖。
∗
拧紧转矩:请用
0.53
±
0.05 N
x
m
。
8.
将空气供给置于
ON
。
9.
将电源开关置于
ON ( I )
。
∗
请确认背光灯亮灯。
EJP1A-C-MMA01-A03-02
~
~
EJP1A-404E
连接器、电缆
固定螺丝
背光装置
2
3
1
