SP18P-L 维修手册 1.2 注油的方法 Page 1-18 1.2.1 润滑脂筒的安装和使用方法 润滑脂筒的安装方法 1. 把摘去顶盖的润滑脂筒旋转拧入主体中。 ∗ 请切实拧好。一旦出现松动，润滑脂有可能漏 出来。 2. 拉出链条，锁定在油筒槽。 3. 把润滑脂筒插入油筒，固定主体和油筒。 4. 从油筒槽处解除链条锁定，放入油筒内。 ∗ 把操纵杆往返 2 、 3 次， 确认润滑脂 从喷嘴的端 部射出。 433C-038P 43…
SP18P-L
维修手册
1.2
注油的方法
Page 1-17
1.2
注油的方法
在本节对本机附属的润滑脂枪上的润滑脂筒的安装·润滑脂的补给方法、使用方法及注油方法的注
意事项进行说明。
润滑脂枪的构成
润滑脂枪由以下
5
部分组成。
使用前，请将喷嘴牢靠地安装到主体上。
润滑脂枪的调整方法
如果润滑脂枪的前端的夹具太紧，可以用以下方法进行调整。
1.
用扳手固定六角部位。
2.
用钳子等转动端部。
EJP1A-C-MMA01-A01-00
EJP1A-120E
喷嘴
1
喷嘴
2
润滑脂枪主体
润滑脂筒
(400
g
)
润滑脂枪注入器
EJM4A-061P
六角部位
尖端部
紧固
松开
SP18P-L
维修手册
1.2
注油的方法
Page 1-18
1.2.1
润滑脂筒的安装和使用方法
润滑脂筒的安装方法
1.
把摘去顶盖的润滑脂筒旋转拧入主体中。
∗
请切实拧好。一旦出现松动，润滑脂有可能漏
出来。
2.
拉出链条，锁定在油筒槽。
3.
把润滑脂筒插入油筒，固定主体和油筒。
4.
从油筒槽处解除链条锁定，放入油筒内。
∗
把操纵杆往返
2
、
3
次，确认润滑脂从喷嘴的端
部射出。
433C-038P
433C-039P
1
2
433C-040P
1
2
EJP1A-C-MMA01-A01-00
433C-041P
2
1
SP18P-L
维修手册
1.2
注油的方法
Page 1-19

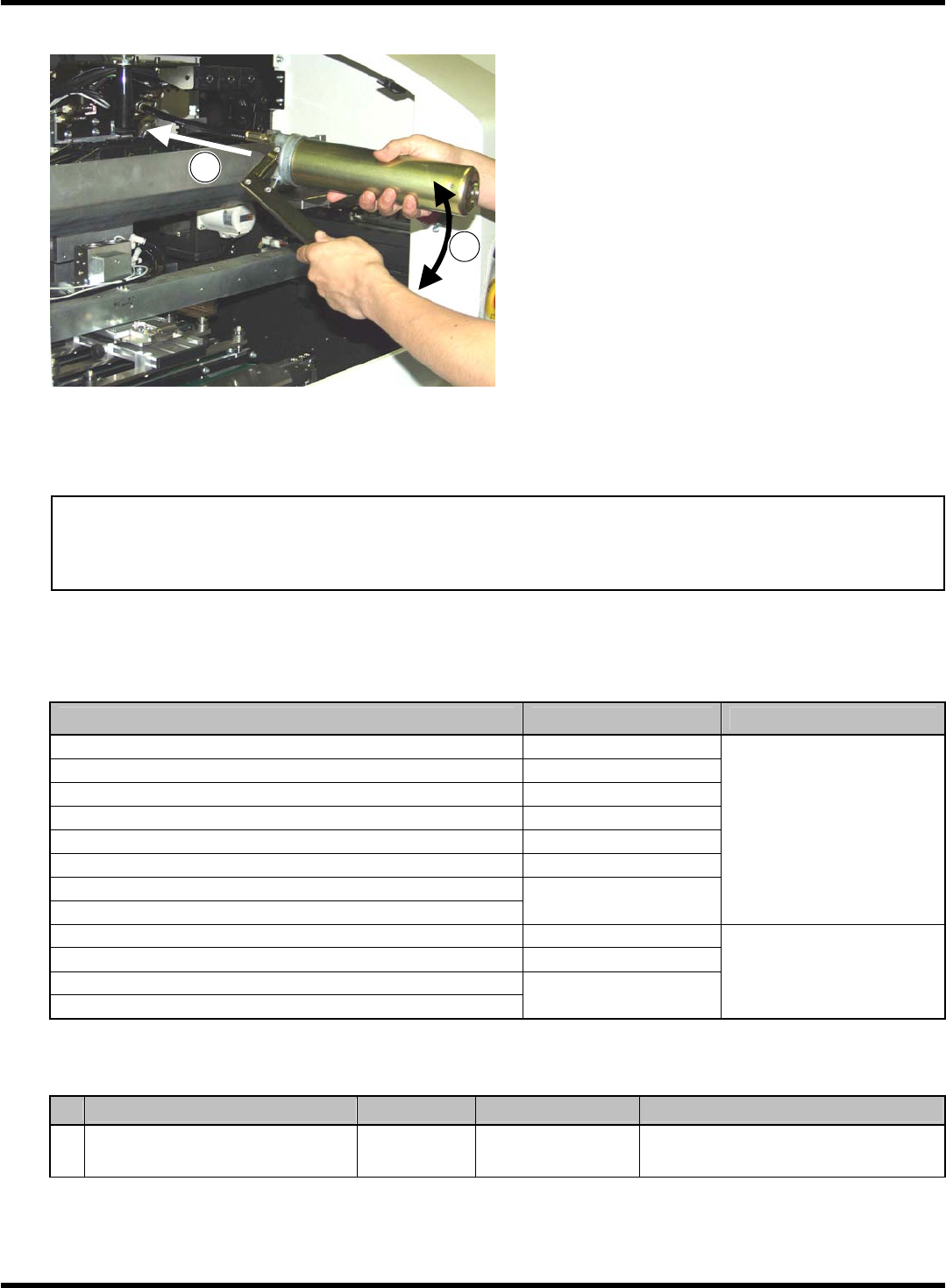

润滑脂枪的使用方法
1.
喷嘴端部压到油脂注入口。
2.
操纵杆往返数次。
∗
操作操纵杆时务必使操纵杆全部打开或全部关
闭。不完全打开或关闭的操作不能抽吸润滑脂
筒内的润滑脂。
3.
把喷嘴从油脂注入口处移开。
∗
润滑脂溢出时，请务必用棉纱布等擦拭。
∗
照片只表示润滑脂枪的使用方法。
照片与本机不同。
通知
润滑脂从润滑脂注入口中溢出时，请用棉纱布等擦拭。如果置之不理，由于润滑脂注入
口的位置不同，有可能会落在生产中的基板上。
每
1
处润滑脂注入口的标准注入量
此表格的数值是使用
YAMADA CORPORATION
制
KH-35
时的值。
位置
杆的操作次数
(
次
)
容量
(cm
3
)
X
、
Y
轴滚珠丝杠
2
次
×
1
处
X
、
Y
轴线性轴承
2
次
×
4
处
刮板轴滚珠丝杠
2
次
×
1
处
刮板轴线性轴承
2
次
×
4
处
照相机
X
、
Y
轴滚珠丝杠
2
次
×
1
处
照相机
X
、
Y
轴线性轴承
2
次
×
4
处
升降机轴滚珠丝杠
支撑轴滚珠丝杠
2
次
×
4
处
1.8 (
对于
1
处
)
θ
轴滚珠丝杠
— (
∗
1)
θ
轴线性轴承
1
次
×
1
处
基板宽度调整用滚珠丝杠
基板宽度调整用线性轴承
1
次
×
2
处
0.9 (对于 1 处)
(
∗
1)
请用润滑脂枪注入器对
θ
轴滚珠丝杠注油。
使用润滑脂一览
No.
主要注油位置
润滑脂种类 指定润滑脂名称
生产商
1
XY
装置
(
滚珠丝杠、线性轴承
)
润滑脂
MP
润滑脂
2S
松下生产科技株式会社
∗
关于润滑脂的注意事项，请参照结尾的
“
产品安全数据表
”
。
∗
请勿与其它润滑脂混合使用。
1D3C-403P
2
1
