SP18P-L 维修手册 1.8 消耗零件更换 Page 1 -57 塑料刮板的安装 请确认刮板的直线度。 ( 图 1) ( 对于塑料刮板，与金属刮 板相同，不需如尿烷刮板严 重注意。但，还是需要进行 确认。 ) ( 注意 ) 如果使用未调至刮板的 直线度的刮板强制除扫， 会发生 印压过大引起的洇出或焊桥 现 象。 ( 图 2) 平面板 EJP1A-523E 发生除扫余留现象 EJP1A-5 24E ( 图 1) 确认刮板直线度…
SP18P-L
维修手册
1.8
消耗零件更换
Page 1-56
1.8
消耗零件更换

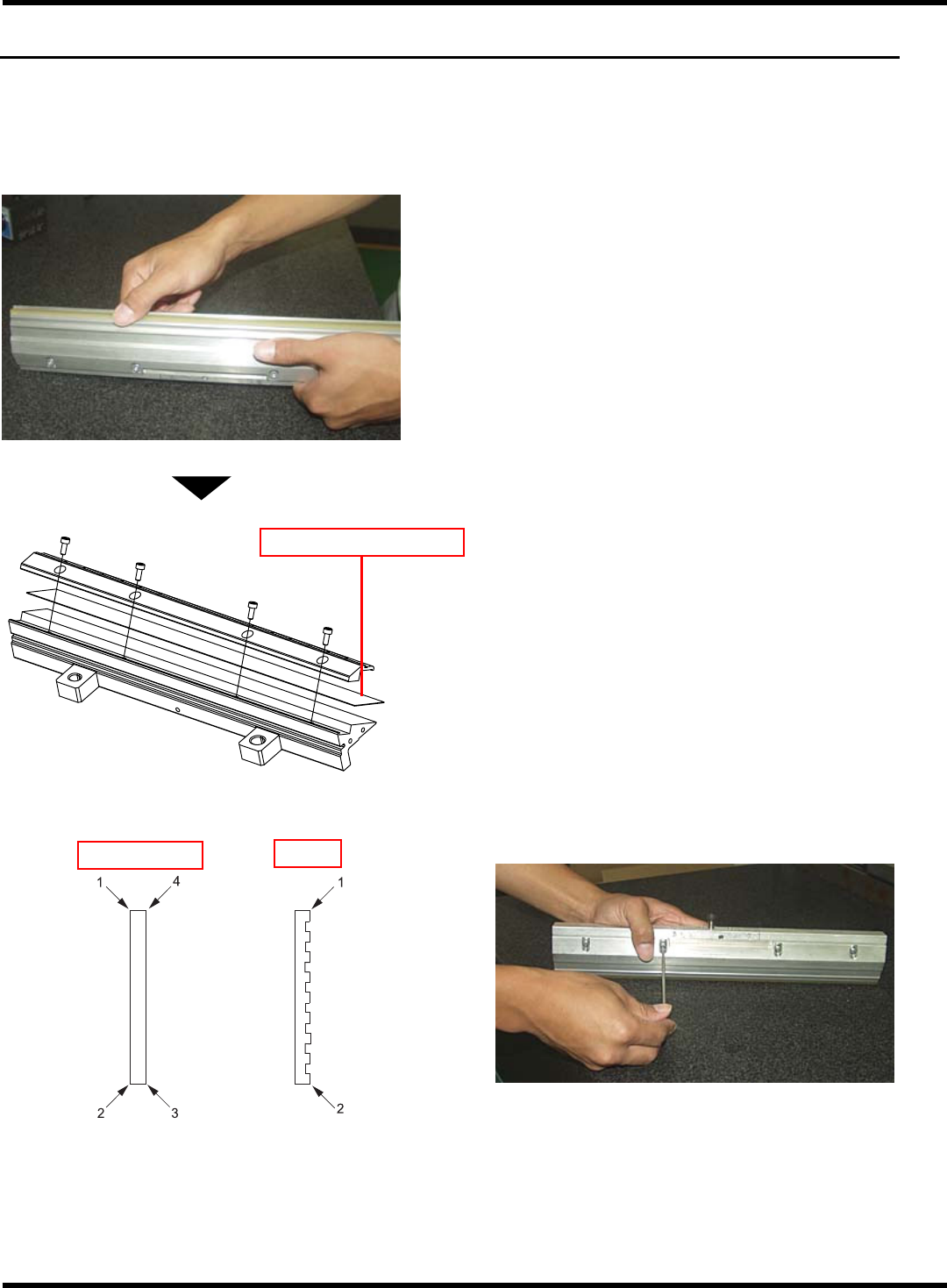

1.8.1
刮板刀刃
(
塑料、金属部
)
的更换
更换刮板
(
刀刃
)
。更换时期根据使用条件而有所不同，请在因劣化等原因引起印刷不良前进行更
换。
∗
刮板刀刃的寿命
(
更换时期
)
金属刀刃寿命标准约为
200,000
次
/1
个
(
约为
100,000
次
/1
边
)
。
塑料刀刃寿命标准约为
40,000
次
/1
个
(
约为
10,000
次
/1
边
)
。
1.
用手感确认刮板刀刃的角是否有磨耗和划
伤。
∗
如果有磨耗和划伤，请更换塑料刀刃的边并安
装上。
∗
4
条边皆使用过时，请更换塑料刮板。
∗
金属刮板，使用
2
边后，请更换。
2.
拧松内六角螺栓
(M4
×
8L)
，卸下旧的刮
板刀刃。
∗
使用工具
:
扳手
(
对边
= 3)
3.
安装新的刮板刀刃，拧紧螺栓。
1D3C-427P
1D3C-428P
1B4C-409E
金属
塑料
表面
EJP1A-473E
新的刮板刀刃
EJP1A-C-MMA01-A03-03
SP18P-L
维修手册
1.8
消耗零件更换
Page 1-57

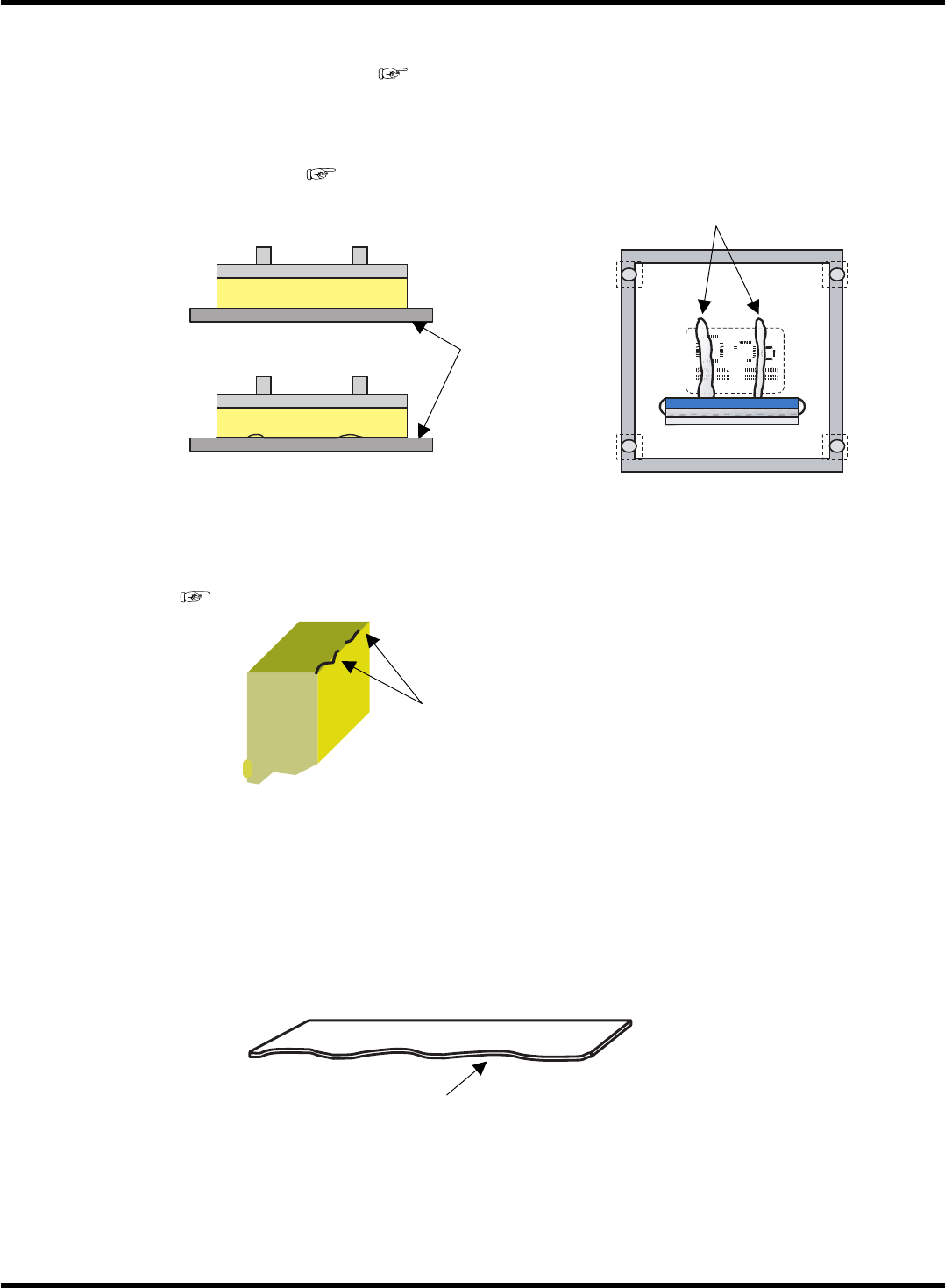

塑料刮板的安装
请确认刮板的直线度。
(
图
1)
(
对于塑料刮板，与金属刮板相同，不需如尿烷刮板严重注意。但，还是需要进行确认。
)
(
注意
)
如果使用未调至刮板的直线度的刮板强制除扫，会发生印压过大引起的洇出或焊桥现
象。
(
图
2)
平面板
EJP1A-523E
发生除扫余留现象
EJP1A-524E
(
图
1)
确认刮板直线度
(
图
2)
刮板直线度不适当
对于边缘尖端部，在切断后已进行研磨处理，但有可能会余留研磨屑。
请在设置、印刷前等时确认，如果有研磨屑，用手将其除去。
(
图
3)
研磨屑
EJP1A-525E
(
图
3)
塑料刮板放大图
塑料刮板的保管
保管时，请用布料保护塑料刮板，然后在该状态下保管。
保管时，从刮板支架拆卸后将塑料刀刃单独保管。
如果在安装到刮板支架的状态下保管，塑料刀刃有可能因吸湿而延展引起变形。
如果已经有变形，采取处理措施后能恢复到某种程度。
拆卸塑料刀刃后，请在平坦的地方将平坦的重物压在其上面，然后在该状态下保管。
使用塑料刀刃时，请将其正反面相反使用。约过
2
周后，就能解除变形现象。
EJP1A-C-MMA01-A03-02
刮板刀刃
EJP1A-522E
变形
(b)
直线度，不适当
(a) 直线度，适当
SP18P-L
维修手册
1.8
消耗零件更换
Page 1-58

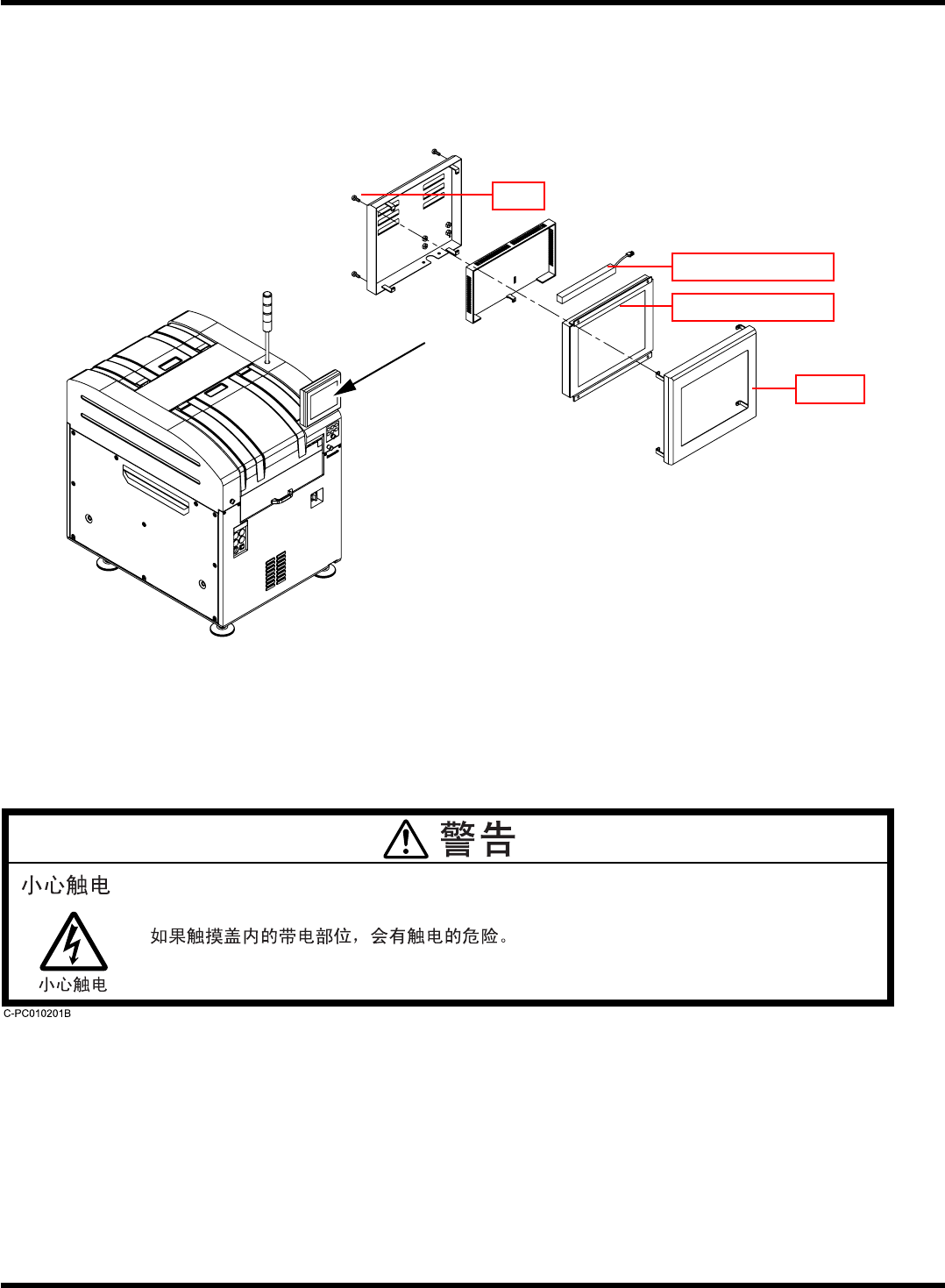

1.8.2
彩色接触面板的背光灯的更换
内置背光灯的彩色接触面板的位置
主机的彩色接触面板内置背光灯。
EJP1A-C-MMA01-A03-02
EJP1A-109E
盖
螺丝
荧光灯
(
背光
)
彩色接触面板
