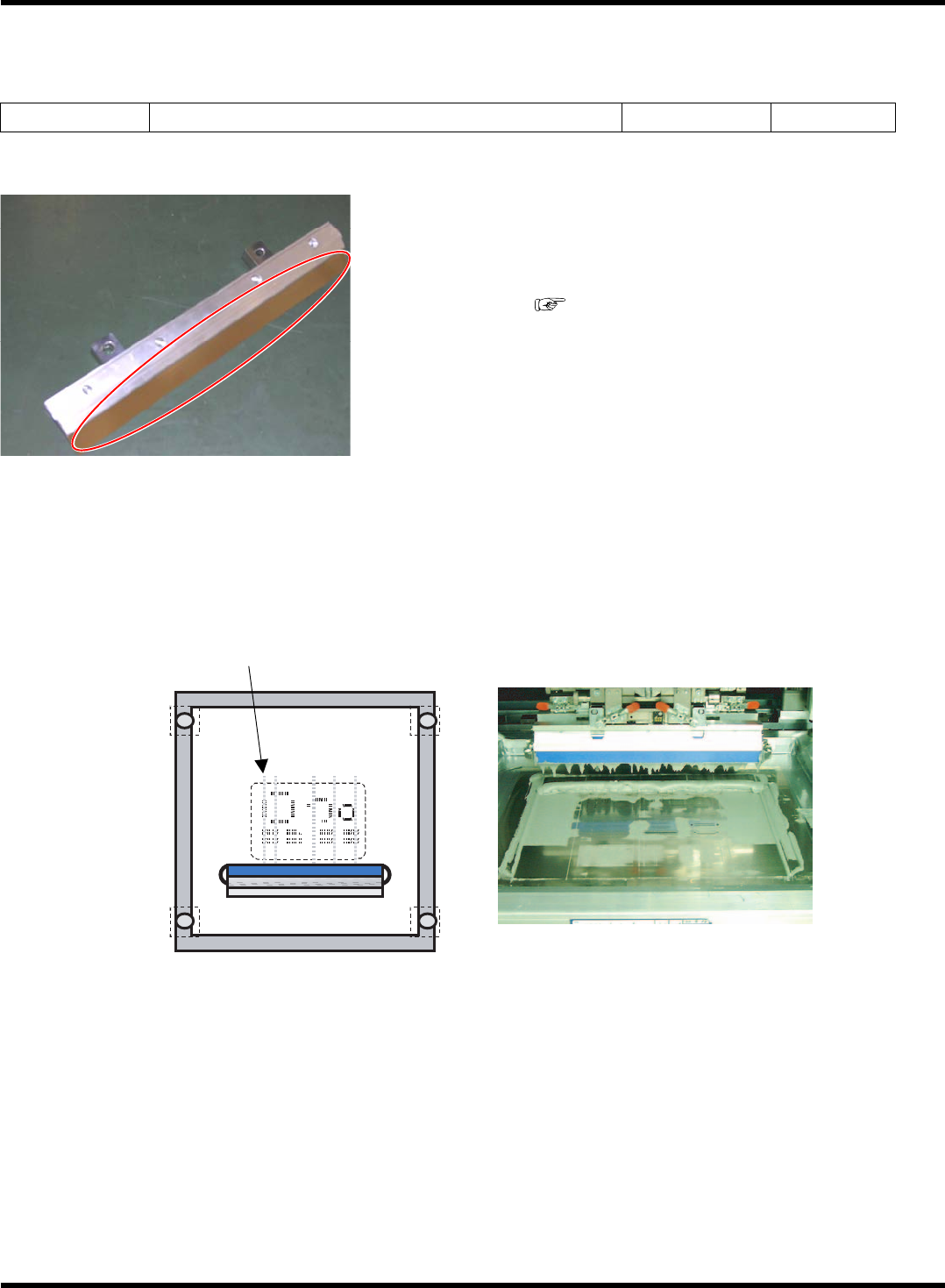

SP18P-L 维修手册 1.3 24 小时检查 ( 日常 ) Page 1-25 1.3.4 刮板支架的清扫 ( 结束作业时 ) 结束作业时，请进行刮板支架的清扫 。如果该部分有积存污垢、 将会导致刮板刀刃的变形、劣化 ， 有时将不能进行正常的涂敷动作。 使用工具 塑料制刮刀 需要时间 5 分钟 要求 本维护是在电源开关置于 ON ( I ) 的状态下进行的作业。在可动部内进行作业时，请 务必将伺服开关置于 OFF ( O ) 后， …
SP18P-L
维修手册
1.3 24
小时检查
(
日常
)
Page 1-24
1.3.3
刮板
:
磨耗、损伤的检查
(
开始作业时
)
开始作业时，在进行生产之前，请确认刮板是否有磨耗或损伤。
使用工具
棉纱布等
需要时间
1 ~ 2
分钟
1.
通过目测或手摸来确认刮板是否有磨耗或
损伤。
∗
如有磨耗或损伤，请更换刮板。
(
1.8.1
刮板刀刃
(
塑料、金属部
)
的更换
)
∗
对于印刷时以及印刷结束时的清扫、塑料刮板的保管，请遵守所规定的使用方法。若有磨损或破
损，如下图所示将会发生除扫后余留细线状焊料现象。在生产时如果发生同样的焊料除扫余留现
象，则是刮板寿命已到，需要更换。
发生除扫后余留细线状焊料现象
EJP1A-521E
EJP1A-529E
EJP1A-C-MMA01-A02-00
EJP1A-055P
SP18P-L
维修手册
1.3 24
小时检查
(
日常
)
Page 1-25
1.3.4
刮板支架的清扫
(
结束作业时
)
结束作业时，请进行刮板支架的清扫。如果该部分有积存污垢、将会导致刮板刀刃的变形、劣化，
有时将不能进行正常的涂敷动作。
使用工具
塑料制刮刀
需要时间
5
分钟
要求
本维护是在电源开关置于
ON ( I )
的状态下进行的作业。在可动部内进行作业时，请
务必将伺服开关置于
OFF ( O )
后，打开安全盖。
(
安全盖打开，可动部电机的电源将被
切断。
)
1.
按主菜单的
。
•
将显示生产设定的菜单画面。
2.
按
[
个别准备
]
。
•
将显示
<
个别准备
>
画面。
3.
按操作面板的
UNLOCK
+
[
刮板设置
]
。
•
吸头将移到前侧。
下一页
EJP1A-C-MMA01-A02-00
EJP1A-Pc-0001
3
EJP1A-Pc-0001
1
2
SP18P-L
维修手册
1.3 24
小时检查
(
日常
)
Page 1-26
4.
将伺服开关置于
OFF (O)
。
5.
打开前面安全盖。
6.
从刮板头取下刮板。
•
推上夹具后，将刮板支座拉到前侧，并拔出。
7.
清扫刮板。
∗
使用塑料平铲子等将刮板上附着的焊料除掉，
然后用
IPA
或者酒精擦掉残留的焊料。
∗
清扫时，请务必使用塑料制刮板，勿使用铁制
刮板。铁制刮板将使边缘部出现缺口。
8.
安装刮板。
9.
关闭前面安全盖。
下一页
EJP1A-C-MMA01-A02-00
O
FF ( )
ON (
)
SERVO
EJP1A-023P
EJP1A-014P
塑料制刮刀
EJP1A-528E
