SP18P-L 维修手册 1.4 140 小时检查 ( 一周一次 ) Page 1-36 1.4.3 温度调节器装置过滤器部的清扫 ( 选购件 ) 使用工具 需要时间 10 分钟 1. 按停止开关。 2. 关机后的运转 3 分钟，送风扇停止。 3. 卸下过滤器 , 。 • 将过滤器 向上拔出卸下。 4. 清扫过滤器。 1. 过滤器 用水清洗过滤器。 清扫后，请进行充分的干燥。 2. 过滤器 请用吸尘器等清…
SP18P-L
维修手册
1.4 140
小时检查
(
一周一次
)
Page 1-35
1.4.2
彩色接触面板的清扫
使用工具
棉纱布等
需要时间
1
分钟

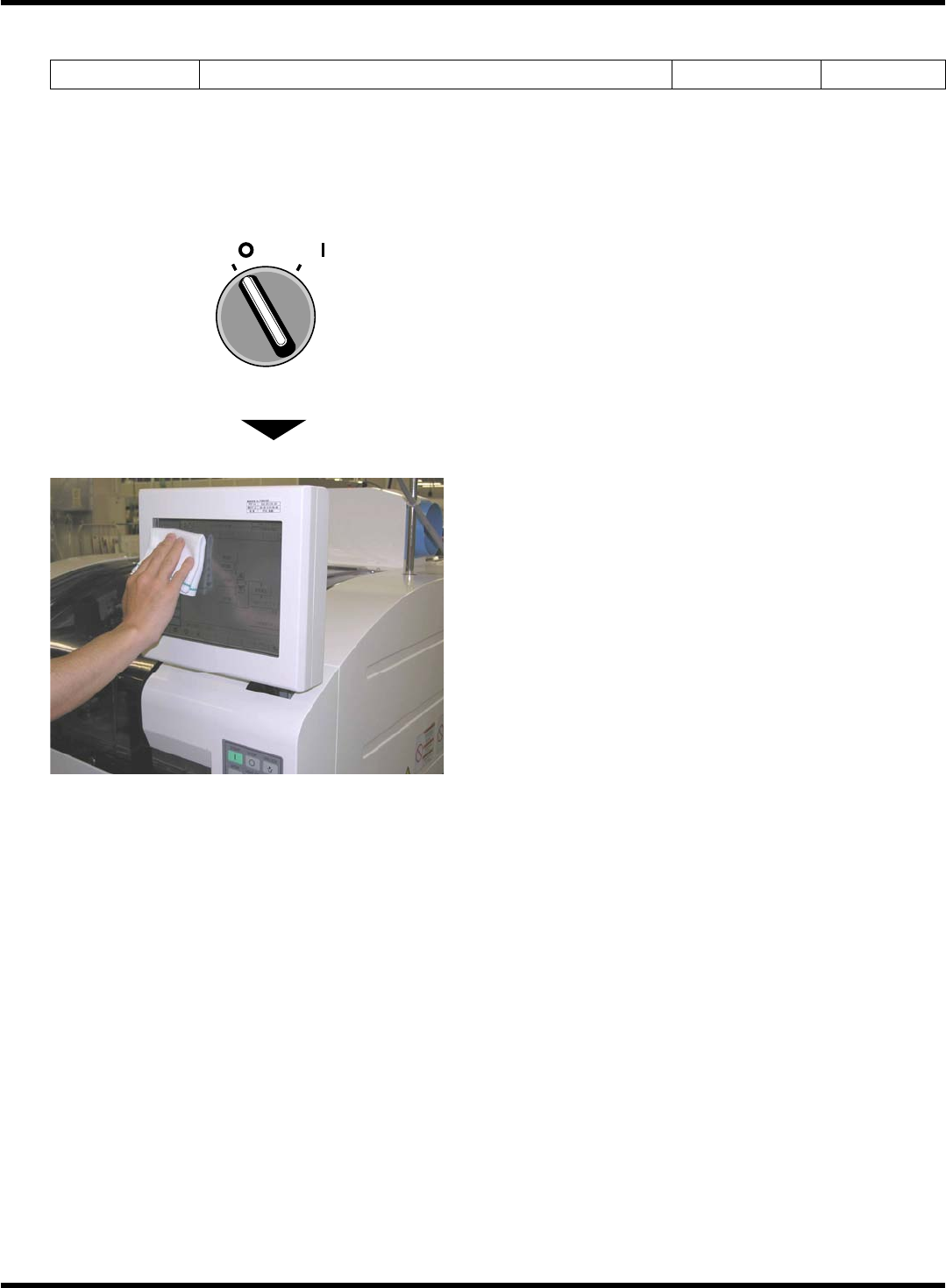

请清扫彩色接触面板。
彩色接触面板上若有附着污垢，将会引起误动作。
∗
彩色接触面板，不仅要
1
周清扫
1
次，有污垢时要随时清扫。
1.
将电源置于
OFF (O)
。
2.
使用干净、柔软的棉纱布擦拭彩色接触面
板。
∗
请勿使用溶剂。也请注意不要使彩色接触面板
受到冲击或损伤。
∗
若因污垢顽固，用棉纱布不易擦掉，可将棉纱
布蘸点稀释的中性洗涤剂擦拭。
EJP1A-C-MMA01-A02-01
OFF ( )
ON ( )
SERVO
EJP1A-056P
SP18P-L
维修手册
1.4 140
小时检查
(
一周一次
)
Page 1-36
1.4.3
温度调节器装置过滤器部的清扫
(
选购件
)
使用工具
需要时间
10
分钟

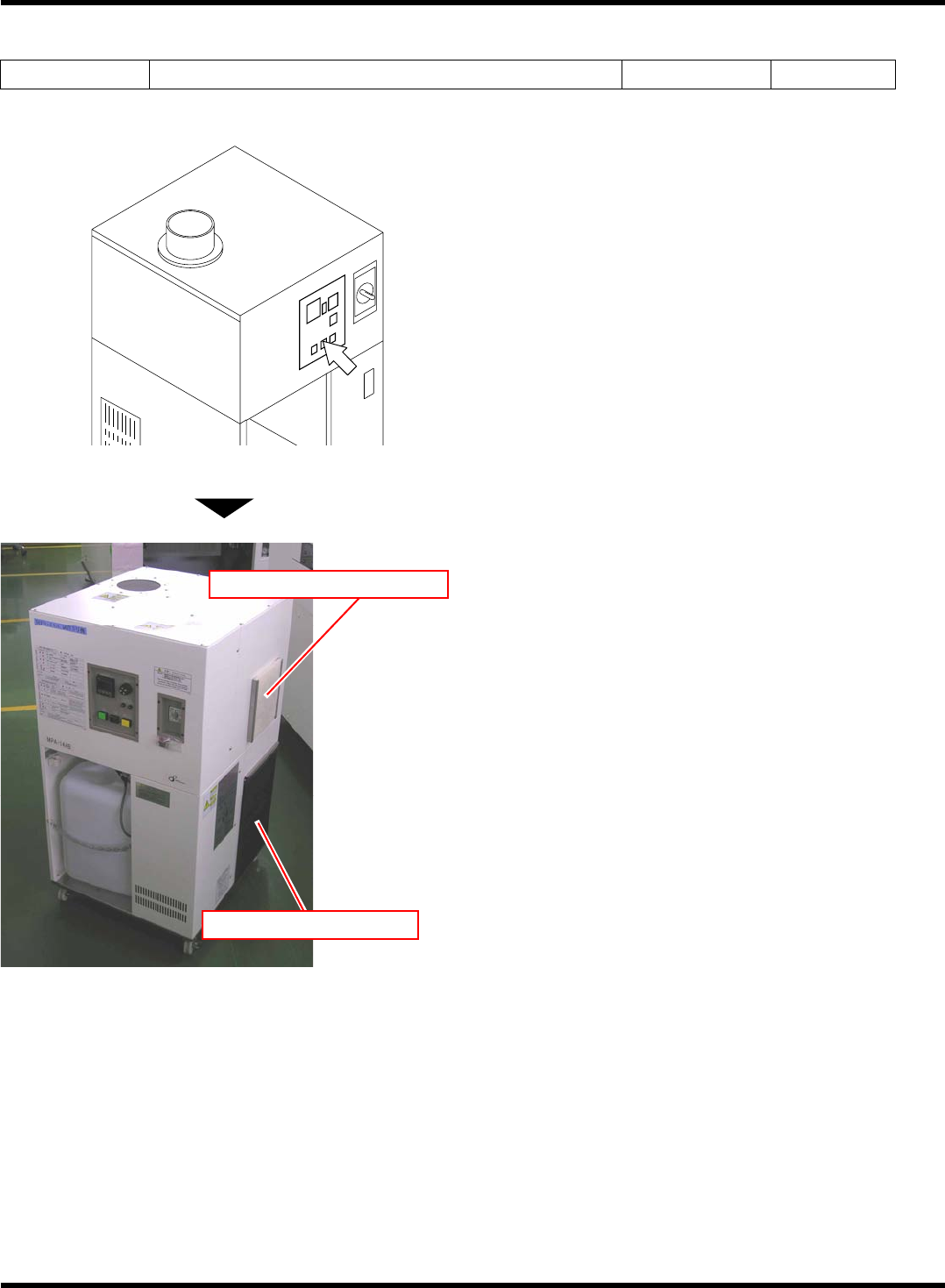

1.
按停止开关。
2.
关机后的运转
3
分钟，送风扇停止。
3.
卸下过滤器
,
。
•
将过滤器
向上拔出卸下。
4.
清扫过滤器。
1.
过滤器
用水清洗过滤器。
清扫后，请进行充分的干燥。
2.
过滤器
请用吸尘器等清扫设备。
5.
安装过滤器
,
。
EJP1A-C-MMA01-A02-02
1D3C-045E
EJP1A-001P
过滤器
(
粗滤器
)
过滤器
(
莎伦网
)
SP18P-L
维修手册
1.5 560
小时检查
(1
个月一次
)
Page 1-37
1.5 560
小时检查
(
1
个月一次
)
1.5.1
各空气压力的确认
使用工具
需要时间
1
分钟

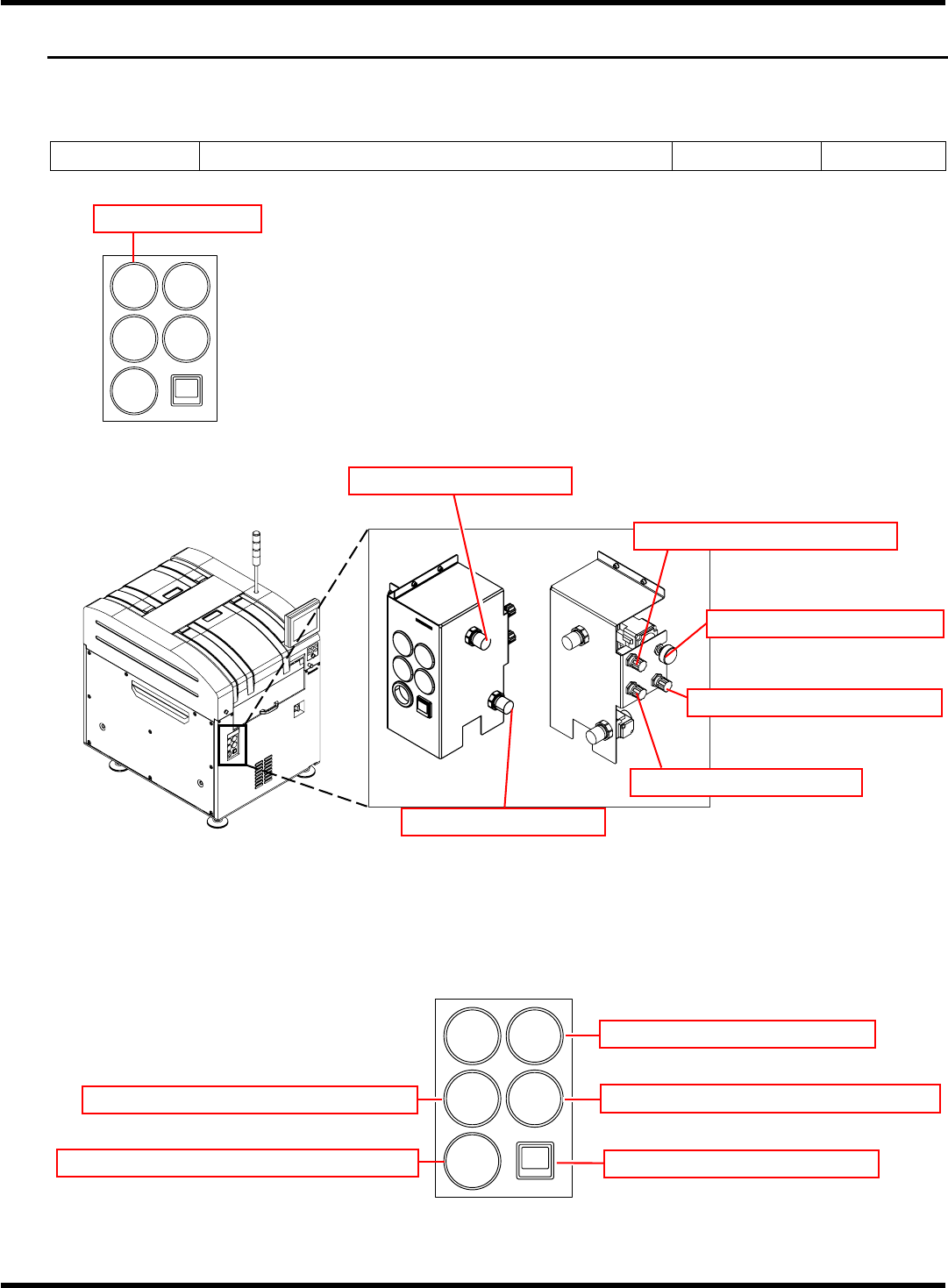

1.
确认刮板上升空气压力。
∗
供给气压为
0.2 MPa
±
0.01 MPa
∗
如果不是
0.2 MPa
，请拧松螺母用螺丝进行调
整。
∗
调整完后，请务必进行印压示教。
其它压力计
请确认各空气压力。
EJP1A-C-MMA01-A02-01
EJP1A-475E
刮板上升气压
EJP1A-475E
基板夹具压力
(0.2 MPa ~ 0.4 MPa)
基板上压紧空气压力
(0.25 MPa ~ 0.40 MPa)
焊料滴落防止压力
(
选购件
) (0 MPa ~ 0.35 MPa)
运转空气压力
(0.5 MPa ~ 0.55 MPa)
清洁溶剂供给压力
(0.2 MPa
±
0.01 MPa)
EJP1A-AA
EJP1A-432E EJP1A-532E
运转空气压力调节器
清洁溶剂供给压力调节器
基板夹具压力调节器
基板上压紧空气压力调节器
焊料滴落防止压力调节器
(
选购件
)
刮板上升气压调节器
